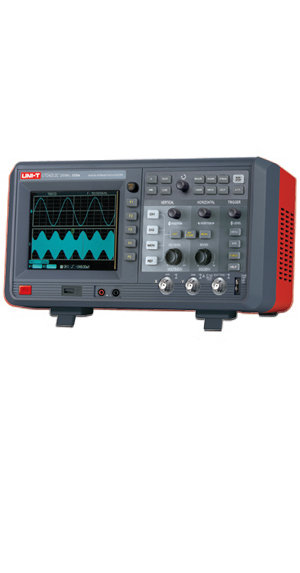

示波器特征

技術指標

通道

雙通道

帶寬

150MHz

上升時間

≤2.3ns

采樣率范圍

2GS/s (單通道)，1GS/s (雙通道)

采樣方式

采樣、峰值檢測、平均、包絡

垂直偏轉系數

2mV/div ～5V/div

記錄長度

采樣率

實時:2GS/s   等效:50GS/s

掃描時基

2ns～50s/div

觸發類型

邊沿、脈寬、視頻、斜率、LA

波形參數自動測量

２７種：大值、小值、頂端值(高)、底端值(低)、中間值、峰峰值、幅度值、平均值、均方根值、周期平均值、周期均方根值、面積、周期面積、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、突發脈寬、過沖、預沖、上升延遲、下降延遲、相位、正占空比、負占空比。

接口

標準配置：USB Device，USB Host，Pass/Fail，LA接口，萬用表接口。選配：LAN和GPIB

數學值

加，減，乘，除，FFT

附加功能

數字萬用表、16通道的邏輯分析儀（采樣率200MS/s）、6位硬件數字頻率計、獨特的雙時基及多種設置功能的數字濾波功能。

應用范圍

大專院校教學，科研，電子產品生產線，工業控制等

顯示

LCD、64K，彩色  320 × 240

萬用表特征

技術指標

直流電壓

400mV/4V/40V/400V

√

交流電壓

400mV/4V/40V/400V

√
