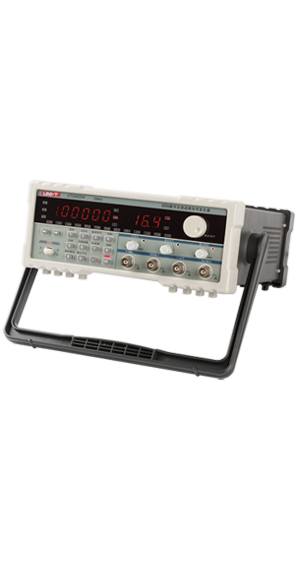

技術指標 UTG9003A （原UT9003A）
|
|
基本功能
|
量程
|
|
上限頻率
|
3 MHz
|
|
輸出特性
|
幅度（至開路）1mVρρ～20Vρρ,(至50 Ω) 0.5mVρρ～10Vρρ。輸出阻抗 50Ω，直流偏置 -10V～10V。具有與輸出同步的TTL電平輸出。
|
|
頻率特性
|
正弦波:0.1Hz～儀器上限，其他波形:0.1Hz～5MHz，高分辨率:0.01Hz或6位數字，長期穩定度:50ρρm，短期穩定度:1ρρm (開機熱穩定后)，精度:1Hz (>3.05kHz)，0.01Hz (≤3.05kHz)。
|
|
頻率計
|
測頻范圍：1Hz～100MHz， 輸入信號：>100mV。
|
|
函數波形
|
基本波形：正弦，方波，三角波，升斜坡，降斜坡，升指數， 降指數。
|
|
正弦波，諧波失真
|
50 Ω負載，1Vρρ輸出：< 20kHz / -55dBc， 20kHz～1MHz /-50dBc，1MHz～10MHz/-40dBc，10MHz～20MHz / -30dBc，20MHz～40MHz / -25dBc。
|
|
頻率參數調制方式
|
線性和對數掃頻、外調幅等調制方式。
|
|
信號特性
|
50 Ω負載, 1Vρρ輸出: 方波的升降時間 <20ns，過沖 <5%，不對稱性1%+20ns。三角波、斜波：線性(1kHz) <0.2%。
|
|
外調幅
|
輸入電阻 1kΩ，調幅深度5Vρρ輸入是100%。
|
|
占空比
|
20%～80%
|
|
設計特點
|
頻率參數可鍵盤輸入，也可旋鈕連續調節，鍵盤和脈沖旋鈕組合操作。
|
|
附加功能
|
具有輸出直流電平調節和方波占空比調節功能。
|
|
|
|
|
一般特征
|
|
|
機身顏色
|
象牙白+灰色
|
|
機身重量
|
約2.5kg
|
|
機身尺寸
|
320(深)×240(寬)×100(高)mm
|
|
標準配件
|
電源線
|
|
標準包裝
|
彩箱，中文說明書
|
|
標準包裝數量
|
6臺
|
|
標準包裝尺寸
|
660(長)×410(寬)×600(高)mm
|
|
標準包裝毛重
|
約18kg
|
