表面熱電偶
在許多場合下，按工藝要求需作現場流動測溫，WREM、WRNM系列表面熱電偶是按上述工藝要求設計的產品，本系列探頭測量各種形狀的固體介質表面溫度，以及測量液體、氣體和橡膠內部的溫度，使用范圍很廣，不受物體表面形狀限制，外形輕巧，攜帶方便，特別是加工現場尤為適用，被廣泛應用在紡織、印染、造紙、塑料、橡膠等工業部門。
分類

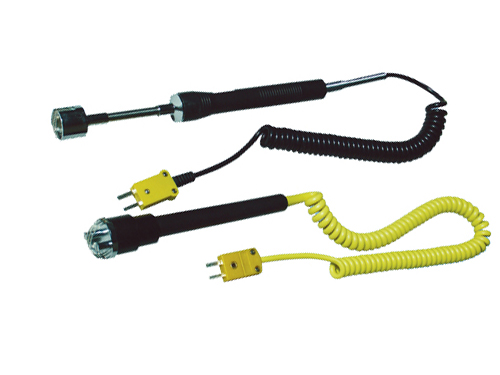

WREM、WRNM系列表面熱電偶分手柄式和直柄式二種手桿，有七種形狀探頭，可根據被測物品不同形狀和需要分別選擇 探頭采用鎳鉻-鎳硅、鎳鉻-銅鎳材料作感溫元件，分度號為E型和K型，熱響應時間 τ0.5小于10秒。
1、WREM、WRNM-101A型手柄式圓柱表面熱電偶
101型探頭頂端部裝有兩對滾珠軸承，以減小帶狀測溫元件與被測物體的磨擦。
探頭適用測量各種直徑130毫米以上光滑金屬體、橡膠、塑料等圓柱體和滾筒表面及外壁的溫度、被測物體動態時的線速度小于100米/分。元件與外殼間的絕緣電阻不小于20MΩ(500V直流)，測溫范圍:0～600℃。
2、WREM、WRNM-102A型手柄式平面表面熱電偶
102A型探頭端部裝有凸起的圓柱體、以限制被測物體與帶狀測溫元件間接觸距離，防止損壞測溫元件。
探頭適合測量鑄模、平面、墻面、玻璃器皿、模具、軸承以及其它靜止的固體表面溫度。元件與外殼間的絕緣電阻不小于20MΩ(500V直流)，測溫范圍:0～600℃。
注: 連續使用時間: 400℃以上，連續使用1分鐘。400℃以下，連續使用3分鐘。
3、WREM、WRNM-201A型直柄式圓柱表面熱電偶
201型探頭端部裝有兩對滾珠軸承，以減小帶狀測溫元件與被測物體磨擦。探頭適用測量各種直徑130毫米以上的光滑金屬體、橡膠、塑料等圓柱體和滾筒表面外壁的溫度，被測物體動態時的線速度小于100米/分。元件與外殼間的絕緣電阻不小于20MΩ(500V直流)，測溫范圍0～600℃。
注: 連續使用時間: 400℃以上，連續使用1分鐘。400℃以下，連續使用3分鐘。
4、 WREM、WRNM-202A型直柄式平面表面熱電偶
202A型探頭端部裝有凸起的圓柱體，以限制被測物體與帶狀測溫元件間的接觸距離，防止損壞測溫元件。探頭適合測量鑄模、平面、墻面、玻璃器皿、模具、軸承以及其它靜止的固體表面溫度。元件與外殼間的絕緣電阻不小于20MΩ(500V直流)，測溫范圍0～600℃。注: 連續使用時間: 400℃以上，連續使用1分鐘。400℃以下，連續使用3分鐘。
5、WREM、WRNM-203A型直柄式、弓形表面熱電偶
203A型端部帶有弓狀的探頭，測量滾軸、管道、圓柱體、凸緣和極其彎曲的物體表面溫度。元件和金屬弓架間的絕緣電阻不小于5MΩ(100V直流)，測溫范圍0～250℃。
6、WREM、WRNM-204A型直柄式指針形熱電偶
204A型探頭的保護管用不銹鋼制成，具有很高的耐腐蝕性能，因此，適合測量空氣、氣流、蒸汽、液體等流動物質的內部溫度。探頭為接殼式，所以熱響應時間非�？�。
★規格: 直徑2毫米探頭長度有50、100mm兩種；直徑3毫米探頭長度有75、125、175mm三種；直徑4毫米探頭長度有250、350mm兩種。
★測溫范圍:0～600℃。
7、WREM、WRNM-205A型直柄式薄片形表面熱電偶
205A型探頭呈薄片狀，厚度僅1毫米左右，因此適合通過狹小的縫隙，它可用來測量模具，軸承以及機械設備的狹縫處表面溫度，如用于滌綸長絲牽伸機狹縫測溫。元件與外殼間的絕緣電阻不小于5MΩ(100V直流)。
★規格: WRM-205A-1 L=40.5mm; WRM-205A-2 L=90.5mm; WRM-205A-3 L=104.5mm�！餃y(cè)溫范圍:0～250℃。
8、WREM、WRNM-206A型直柄式注射形熱電偶
206A型探頭呈注射針狀，保護管用不銹鋼制成，有良好的耐腐蝕性能。探頭適用于測量半固體物質內部的溫度，如橡膠、塑料、膠料、粘土等物質，同樣，也可以用于測量糧食等顆粒狀物質內部的溫度，元件與外殼間的絕緣電阻不小于 5MΩ(100V直流)。
★測溫范圍:0～600℃
★規格: WREM、WRNM-206A-1L=75mm WREM、WRNM-206A-2L=125mm WREM、WRNM-206A-3L=175mm
9、WREM、WRNM-207A型直柄式小直徑表面熱電偶
207A型探頭是用不銹鋼制成，細長而富有剛度，測量端部的感溫元件非常小巧、整個探頭直徑為6毫米，因此，適合通過機械設備的小縫隙，能測量小縫隙內的各種零件、部件的小平面表面溫度。元件與外殼間的絕緣電阻不小于5MΩ(100V直流)。測溫范圍:0～600℃。
10、WREM、WRNM-301型固定式滾筒表面熱電偶
301型探頭能固定在機械設備上，對滾筒表面溫度作連續測量，通過導線與顯示儀或調節儀相聯接，可對溫度參數進行顯示或直接控制。元件與外殼間的絕緣電阻不小于5MΩ(100V直流)。安裝方法由用戶自定。
測溫范圍:0～250℃
|
