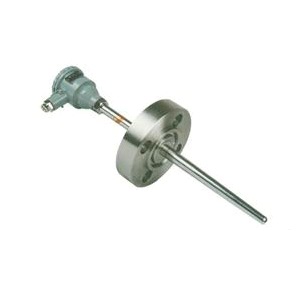

拱頂熱電偶
WRCK-281, WRCK-291, WRCK-202, WRCK-222, WRCK-232, WRCK-282, WRCK-292. WRCK2-221, WRCK2-231, WRCK2-222, WRCK2-232WREK-301, WREK-321, WREK-331, WREK-381, WREK-387, WREK-391, WREK-302, WREK-322, WREK-332, WREK-382, WREK-388, WREK2-321, WREK2-331, WREK2-322 WREK2-332 ,WRNK-301,
工作原理
兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就 是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。結構拱頂熱電偶是為了適應高爐拱頂溫度的檢測，而進行設計制造的新型熱電偶。
熱電偶保護管選用進口SiC再結晶材料能夠滿足高爐測溫的特殊要求，在構造上，有密封、耐振動、可以垂直安裝和有快速裝卸的法蘭結構。
安裝
對熱電偶與熱電阻的安裝,應注意有利于測溫準確,安全可考及維修方便,而且不影響設備運行和生產操作.要滿足以上要求,在選擇對熱電偶和熱電阻的安裝部位和插入深度時要注意以下幾點:
1、為了使熱電偶和熱電阻的測量端與被測介質之間有充分的熱交換,應合理選擇測點位置,盡量避免在閥門,彎頭及管道和設備的死角附近裝設熱電偶或熱電阻.
2、帶有保護套管的熱電偶和熱電阻有傳熱和散熱損失,為了減少測量誤差,熱電偶和熱電阻應該有足夠的插入深度:
(1)對于測量管道中心流體溫度的熱電偶,一般都應將其測量端插入到管道中心處(垂直安裝或傾斜安裝).如被測流體的管道直徑是200毫米,那熱電偶或熱電阻插入深度應選擇100毫米;
(2)對于高溫高壓和高速流體的溫度測量(如主蒸汽溫度),為了減小保護套對流體的阻力和防止保護套在流體作用下發生斷裂,可采取保護管淺插方式或采用熱套式熱電偶.淺插式的熱電偶保護套管,其插入主蒸汽管道的深度應不小于75mm;熱套式熱電偶的標準插入深度為100mm;
(3)假如需要測量是煙道內煙氣的溫度,盡管煙道直徑為4m,熱電偶或熱電阻插入深度1 m即可.
(4)當測量原件插入深度超過1m時,應盡可能垂直安裝,或加裝支撐架和保護套管.
技術參數
電氣出口：M20×1.5，NPT1/2
分度號：S
測溫范圍：0～1300℃
公稱壓力：0.3MPa
熱響應時間：τ0.5＜360S
允許誤差△t：±1.5℃或±0.25%,
|
