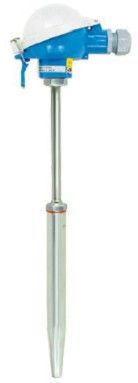

超臨界電站用熱電偶 WRNK2-332
WRNK2-332型熱電偶是專為超臨界電站高溫高壓工況設計的溫度測量裝置，采用模塊化結構設計與特種合金材料技術，能夠滿足現代高效發電機組對溫度監測的嚴苛要求。產品通過優化傳感器結構與信號傳輸路徑，顯著提升了在復雜熱力環境下的測量穩定性與響應速度。
該產品核心測溫元件選用耐高溫復合材質，結合多層防護結構設計，可在0-1300℃范圍內實現精準的溫度信號采集。針對超臨界機組蒸汽參數高、介質流速快的特點，特別強化了保護套管與連接部件的機械強度，通過多道密封工藝有效防止高溫介質滲透，確保測量單元在長期振動工況下的結構完整性。
在熱力循環系統關鍵節點應用中，WRNK2-332采用分體式安裝設計，支持垂直、傾斜等多種安裝方式，適配不同規格的工藝管道接口。其模塊化接線盒組件采用雙層隔離結構，內置信號補償系統，可有效抑制電磁干擾對測量精度的影響，特別適用于鍋爐受熱面、主蒸汽管道等強擾動區域的溫度監控。
產品經過特殊表面處理工藝，具備優異的抗高溫氧化與抗腐蝕性能，在啟停頻繁的調峰工況下仍能保持穩定的熱電特性。維護方面采用可更換式測量芯體設計，支持在線維護操作，顯著降低設備全生命周期使用成本。目前該型號產品已在多個超超臨界機組項目中實現規�；瘧�(yīng)用，為發電設備的安全經濟運行提供了可靠的溫度監測解決方案。
超臨界電站用熱電偶
WRNK-321, WRNK-331, WRNK-391, WRNK-381, WRNK-387, WRNK-302, WRNK-322, WRNK-332, WRNK-392, WRNK-382, WRNK-388, WRNK2-321, WRNK2-331, WRNK2-322, WRNK2-332, WRCK-301, WRCK-321, WRCK-331, WRCK-391,WRCK-381, WRCK-387, WRCK-302, WRCK-322, WRCK-392, WRCK-382, WRCK-388,WRCK2-321，WRCK2-331，WRCK2-322，WRCK2-332，WREK-401，WREK-421，WREK-431，WREK-481, WREK-491, WREK-402,
工作原理
兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，
當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
熱電偶實際上是一種能量轉換器，它將熱能轉換為電能，用所產生的熱電勢測量溫度，對于熱電偶的熱電勢，應注意如下幾個問題：
1：熱電偶的熱電勢是熱電偶工作端的兩端溫[2]度函數的差，而不是熱電偶冷端與工作端，兩端溫度差的函數；
2 ：熱電偶所產生的熱電勢的大小，當熱電偶的材料是均勻時，與熱電偶的長度和直徑無關，只與熱電偶材料的成份和兩端的溫差有關；
3：當熱電偶的兩個熱電偶絲材料成份確定后，熱電偶熱電勢的大小，只與熱電偶的溫度差有關；若熱電偶冷端的溫度保持一定，這進熱電偶的熱電勢僅是工作端溫度的單值函數。將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。
|
