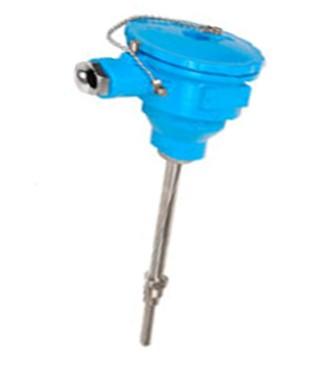

隔爆型、本安型熱電偶WREK-521
產品概述
隔爆型、本安型熱電偶WREK-521是一種專為易燃易爆環境設計的溫度傳感器，廣泛應用于化工、石油、冶金等工業領域的溫度測量與控制。該產品采用特殊結構設計，能在含有爆炸性氣體或蒸汽的場所安全穩定工作，有效避免因電火花或高溫引發的安全隱患。其核心部件由鎳鉻-銅鎳（E型）或鎳鉻-鎳硅（K型）熱電極材料構成，通過將溫度信號轉換為電信號，實現對介質溫度的精確監測。620
結構特點
WREK-521熱電偶采用高強度鋁合金壓鑄接線盒，內部空間布局合理，壁厚和機械強度經過優化，確保在爆炸性環境中能承受內部壓力沖擊。接線盒與保護管之間通過橡膠密封圈實現緊密連接，密封性和熱穩定性良好。產品設計注重抗震性能，壓簧式感溫元件可有效減少機械振動對測量精度的影響。保護管材質可根據使用環境選擇不銹鋼或耐腐蝕合金，適用于0~600℃（E型）或0~800℃（K型）的測溫范圍，誤差控制在±2.5℃或±0.75%t以內。47
功能優勢
該熱電偶響應速度快，熱響應時間T0.5（階躍變化50%所需時間）在常規工況下表現優異，能迅速反饋溫度變化。其一體化設計便于安裝維護，可直接與顯示儀表、記錄儀或控制系統配套使用，支持長距離信號傳輸。產品通過合理的熱電偶補償技術，減少冷端溫度對測量的干擾，確保數據準確性。在化工廠、油氣儲運等場景中，WREK-521能穩定監測管道、反應釜等設備的溫度狀態，為安全生產提供可靠保障。510
應用場景
WREK-521特別適用于存在易燃易爆氣體（如甲烷、乙烯等）的環境，例如化肥生產中的合成塔、煉油廠的加氫裝置或制藥行業的溶劑回收系統。其防爆結構能有效隔離內部電路與外部危險介質，即使接線盒內發生氣體燃爆，也能通過間隙散熱和冷卻阻止火焰擴散。用戶可根據實際需求選擇固定螺紋、法蘭或焊接等安裝方式，適配不同管徑和設備接口要求。產品在-40℃~+800℃寬溫域內均能保持穩定性能，滿足多種工業場景的測溫需求。21218
隔爆型、本安型熱電偶
WRCK2-432, WREK-501, WREK-521, WREK-531,WREK-581, WREK-591, WREK-502, WREK-522, WREK-532, WREK-582, WREK-592. WREK2-521, WREK2-531, WREK2-522, WREK2-532, WRNK-501, WRNK-521, WRNK-531,WRNK-581，WRNK-591，WRNK-502，WRNK-522，WRNK-532，WRNK-592，WRNK-582，WRNK2-521，WRNK2-531，WRNK2-522，WRNK2-532，WRCK-501，WRCK-521，WRCK-531，WRCK-591，WRCK-581，
產品介紹： 工業用隔爆或本安型熱電偶是一種溫度傳感器，在化學工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變?yōu)殡娦盘?hào)，傳遞給顯示，記錄和調節儀表，對系統實行檢測，調節和控制。在化工廠，生產現場常伴有各種易燃、易爆等化學氣體、蒸汽，如果使用普通熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆或本安型熱電偶作溫度傳感器，本廠生產的隔爆或本安型熱電偶產品適用在dIIBT4～dIICT6、ibIIBT4、iaIIBT4、iaIICT6溫度組別區間內具有爆炸性氣體危險的場所內。
產品簡介
在化工廠，生產現場常伴著各種易燃，易爆等化學氣體、蒸汽，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸，因此，在這些場合必須使用隔爆熱電偶作溫度傳感器，隔爆型熱電偶產品適用在dIIBT4~dIICT6溫度組別區間內具有爆炸性氣體危險的場所內。
隔爆熱電偶技術性能符合ZBN11002-87工業熱電偶技術條件和ZBY300-85工業熱電偶分度表及允許誤差，同時產品均符合爆炸性環境用防爆電氣設備通用要求GB3836.1-83標準。
工業用隔爆熱電偶有鎳鉻-鎳硅(.K型）和鎳鉻-銅鎳（E型）兩種。
工作原理
隔爆熱電偶和裝配式熱電偶的結構，原理基本相同，所區別的是，隔爆型產品接線盒（外殼）在設計上采用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機構強度；橡膠密封圈的熱穩定性均符合國家防爆標準。所以，當接線盒內部的爆性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散-傳爆。
由于產品采用上述防爆特殊結構，使產品完全符合使用在 dIIBT4 至或 dIICT6 防爆類別范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。
|
