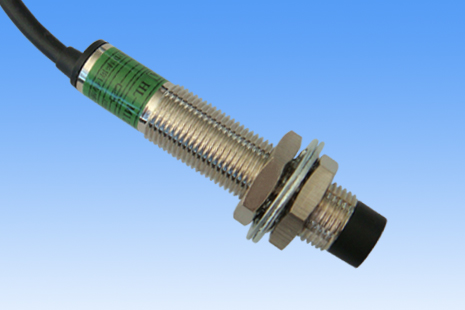

模擬，霍爾式接近開關JCW-30QA 價格
產品概述
JCW-30QA是一款基于霍爾效應原理設計的非接觸式位置檢測傳感器，采用高靈敏度磁感應元件，可實現穩定可靠的物體接近檢測。該產品通過磁性物體觸發工作，無需物理接觸即可輸出開關信號，適用于各類自動化控制場景。產品結構采用環氧樹脂一體化封裝，具有良好的環境適應性。110
核心特點
該產品具有響應速度快、使用壽命長、抗干擾能力強等特點。其工作原理是通過檢測永磁體或?qū)Т朋w產生的磁場變化來實現開關功能，輸出信號純凈穩定。產品采用直流三線NPN輸出方式，可與PLC等控制系統直接兼容。內部集成了狀態指示燈，便于現場工作狀態觀察。產品設計緊湊，安裝方式靈活，支持M12螺紋固定或支架安裝。1416
技術參數
JCW-30QA工作電壓范圍為DC12-24V，檢測距離可根據需求在0.1-3mm范圍內調節。產品采用耐用的金屬外殼，防護性能良好，可適應一定程度的振動、塵埃和濕度環境。輸出形式提供常開/常閉可選，響應頻率滿足大多數工業場景需求。產品工作溫度范圍覆蓋-20℃至70℃，能滿足常規工業環境使用要求。726
應用場景
該產品廣泛應用于機械加工、自動化產線、包裝設備等領域，特別適合需要非接觸檢測的場合。在汽車制造中可用于車門位置檢測，在紡織機械中可用于紗線張力控制，在食品包裝設備中可用于物料到位檢測。產品還可應用于電子設備、閥門控制等需要對金屬物體進行位置檢測的工業場景。215
使用說明
產品安裝時應確保感應面與被測物體保持適當距離，避免強磁場干擾。接線時需注意極性，建議使用屏蔽電纜以減少信號干擾。在使用過程中可透過指示燈確認工作狀態，定期清潔感應面可保持最佳檢測性能。產品適用于大多數工業自動化控制系統的信號采集需求。1623
模擬，霍爾式接近開關
J4-D8V JCW-30QA JCW-40QA JCW-48QA NJK-5001C NJK-5001D NJK-5001A
NJK-5001B NJK-5002C NJK-5002D NJK-5002CD NJK-5002A NJK-5002B NJK-5002AB
NJK-8002C NJK-8002D NJK-8002CD NJK-8002A NJK-8002B NJK-8002AB NJK-5003C NJK-5003D NJK-5003CD NJK-5003A NJK-5003B NJK-5003AB
位移量線性傳感器, 霍爾位移傳感器 ,電容式接近開關 ,磁感應線性傳感器,模擬量接近開關
外形編號: XTH XTL XTM
外形尺寸: M18X1X70 M30X1.5X75 40X40X118......
檢測距離: 埋入式:5mm 非埋入式:8mm - 埋入式:15mm非埋入式:20mm
電流型型號: XTH-05P1,XTH-K08P1,XTM-15P1,XTM-K20P1......
電壓型型號: XTH-05P2,XTH-K08P2,XTM-15P2,XTM-K20P2......
功耗 檢測時 ≤20mA ... < 4mA
功耗 無檢測時 ≤20mA
電壓范圍: 15-30V DC
負載電阻 電 流 型: 0 ～ 300 Ω
負載電阻 電 壓 型: ≥500KΩ
輸 出 電 流 型: 4 ～ 20 mA
輸 出 電 壓 型: 0 ～ 10 V
輸出特性曲線: 略
允許電壓波動: ≤ 5%
空載電流（24V時） 40mA
輸出信號: PNP模擬
線性誤差: ≤2%
外殼材料: 金屬表面處理/ABS塑料
溫度飄移: ≤0.01mm／℃
重復精度: ≤１％
環境溫度: －25℃ ～85℃
防護等級 IP67
霍爾式接近開關原理簡介
具當一塊通有電流的金屬或半導體薄片垂直地放在磁場中時，薄片的兩端就會產生電位差，這種現象就稱為霍爾效應。兩端具有的電位差值稱為霍爾電勢U，其表達式為
U=KIB/d
其中K為霍爾系數，I為薄片中通過的電流，B為外加磁場（洛倫慈力Lorrentz）的磁感應強度，d是薄片的厚度。
由此可見，霍爾效應的靈敏度高低與外加磁場的磁感應強度成正比的關系。
霍爾開關的輸入端是以磁感應強度B來表征的，當B值達到一定的程度時，霍爾開關內部的觸發器翻轉，霍爾開關的輸出電平狀態也隨之翻轉。輸出端一般采用晶體管輸出，和接近開關類似有NPN、PNP、常開型、常閉型、鎖存型（雙極性）、雙信號輸出之分。
霍爾開關具有無觸電、低功耗、長使用壽命、響應頻率高等特點，內部采用環氧樹脂封灌成一體化，所以能在各類惡劣環境下可靠的工作�；魻栭_(kāi)關可應用于接近開關，壓力開關，里程表等，作為一種新型的電器配件。
|
