拉繩開關JY3/PK-12-30 廠家
中文介紹
JY3/PK-12-30拉繩開關是一種廣泛應用于工業輸送系統的安全保護裝置，主要用于在緊急情況下快速停止輸送設備，以保障設備和人員的安全。該產品采用堅固的鑄鋁外殼，防護等級達到IP65，能夠有效抵御灰塵和水分的侵入，適合在惡劣的工業環境中長期使用。
其工作原理是通過拉繩觸發開關動作，當輸送系統出現異常情況時，操作人員可以通過拉動拉繩使開關動作，從而切斷電源或發出警報信號。該拉繩開關具有雙向觸動功能，既可安裝在輸送機中間位置，也可安裝在其兩端，通用的安裝設計使其能夠靈活適應不同的安裝需求。此外，其整體式蓋板設計使得接線及開關調整方便簡單，無需拆卸開關，結構緊湊。
JY3/PK-12-30拉繩開關適用于多種工業場景，如礦山、冶金、港口、電力等行業的物料輸送系統。它能夠在設備出現故障或人員需要緊急停機時提供可靠的保護，減少事故損失，提升系統的安全性和可靠性。
English Introduction
The JY3/PK-12-30 pull cord switch is a safety protection device widely used in industrial conveying systems. It is primarily designed to quickly stop conveying equipment in emergency situations to ensure the safety of both equipment and personnel. This switch features a robust cast aluminum housing with an IP65 protection rating, which effectively guards against dust and moisture ingress. This makes it suitable for long-term use in harsh industrial environments.
The working principle of the JY3/PK-12-30 pull cord switch involves triggering the switch action by pulling the cord. When an abnormal situation occurs in the conveying system, operators can pull the cord to activate the switch, thereby cutting off the power supply or sending an alarm signal. This pull cord switch has a bidirectional triggering function and can be installed either in the middle of the conveyor or at its ends. Its universal installation design allows for flexible adaptation to different installation requirements. Additionally, the integral cover design makes wiring and switch adjustment convenient and simple without the need to disassemble the switch.
The JY3/PK-12-30 pull cord switch is suitable for a variety of industrial applications, such as material conveying systems in mining, metallurgy, ports, and power generation industries. It provides reliable protection by quickly stopping the equipment in case of failure or when an emergency stop is required by personnel, reducing accident losses and enhancing the safety and reliability of the system.

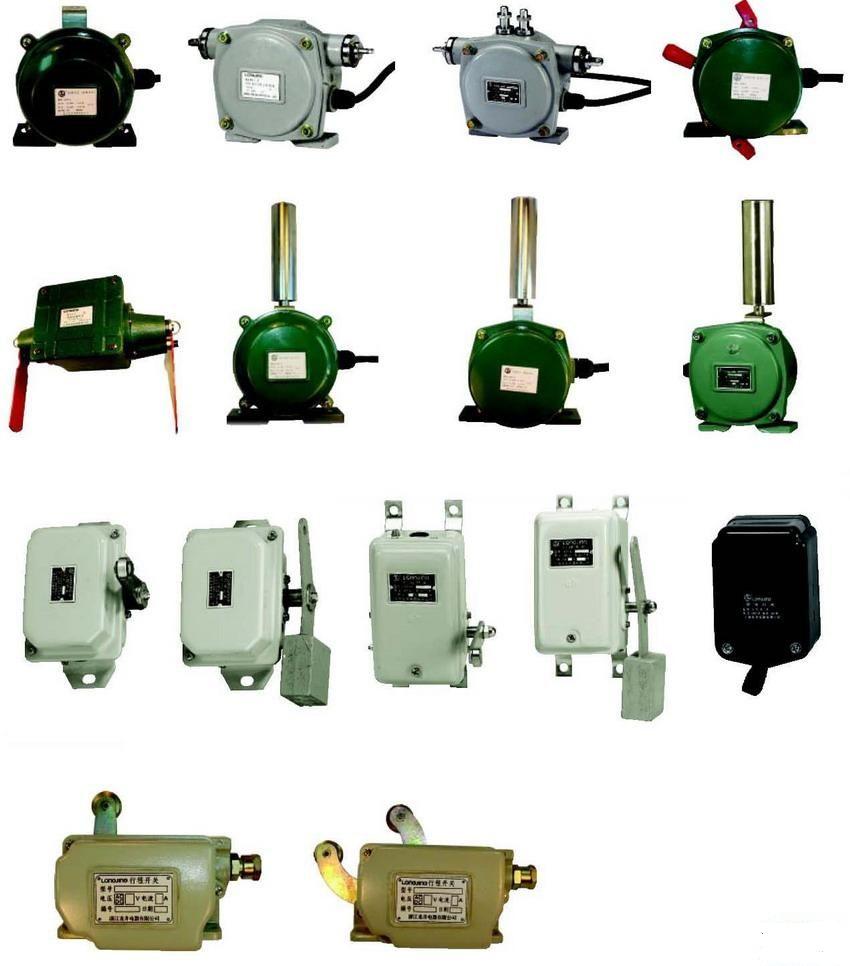

拉繩開關
JKPT1，JKPT2，JLK2-S，JLK3-S，JSB-KPP，JY3/PK-12-30，JJLK1-AW，JSB/KLS-1，JSB/KLS-2，JSB/KPP-12-30，JSB/KPP12-30，LP2-2，LL-A，LX-52，LXA-01GKH-T1-A，LXA-01GKH-T2-A，LXA-02GKH-T1-F，LXA-02GKH-T2-F，LXA-02GKH-T2-A，LS-I，LS-II，L18-1A，PK-10-45，PLS，SPS-2D，SLSFT2系列，XDFL2-ZS，XLLS-D，XTD-LS，XTD-PK，XTD-SH，XTD-SJ，XDT-SL，XTD-ZL，YLXA-10A，YH25-1，YLSD-2，ZS71，ZS73，ZS75，HFKLT2系列，GYLS-I，GRB-19150，GRB-17088，GRB-19670，F(xiàn)KLT2系列，DLK2-15AD-H，DLK2-15B-H，DLK2-15A ,，BLK-2，BLK-1，
拉繩開關（Pull Cord Switch）俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。
適用范圍：
拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等域的各種專門從事散料輸送的輸送設備。
簡介
拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。
自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。
手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。
拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用。
結構和基本原理
拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。
拉繩開關安裝于皮帶輸送機的兩側的機架上，用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使精密凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機停止運行。
安裝和調整
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。
1、將拉繩開關固定在機架上。
2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）
|
