磁性開關AL-03R
磁性開關AL-03R產品概述

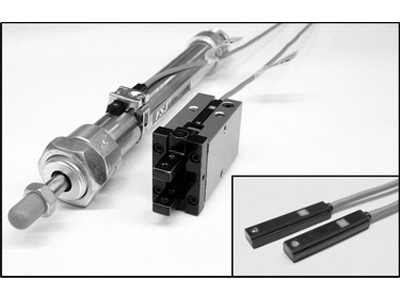

磁性開關AL-03R是一種采用磁感應原理設計的非接觸式位置檢測裝置，專為自動化控制系統中氣缸活塞位置檢測而優化。該產品通過內置磁簧管或晶體管元件實現信號切換，當氣缸活塞上的磁環接近時觸發開關動作。其核心特點包括無機械磨損、響應速度快（可達50Hz）以及IP67防護等級，適用于-10℃至70℃的工業環境。產品采用耐油PVC電纜（2.8mm²，2-3芯）和LED狀態指示燈，提供直觀的工作狀態反饋。4921
技術特性與工作原理
該產品具備5-240V寬電壓兼容性（DC/AC），支持SPST常開型邏輯輸出。電子式無接點版本采用晶體管技術，典型內部壓降低于2.5V@100mA。磁感應靈敏度維持在55-65高斯范圍，通過密封的玻璃管磁簧結構或半導體元件實現磁場信號檢測。特別設計的綁帶式安裝結構適配圓形氣缸，無需直接機械接觸即可完成位置監測，有效避免傳統限位開關的物理?yè)p耗問題。41624
產品結構與材質
AL-03R采用圓柱形塑料外殼（PBT材料），包含灰色或黑色耐油護套電纜選項。內部配置包含磁敏元件、信號處理電路及抗干擾屏蔽層，整體結構緊湊（典型直徑8-12mm）。導線引出端采用應力消除設計，磁鐵組件選用釹鐵硼或橡膠磁材料，確保在金屬粉塵環境下的穩定性能。產品可選1米或2米線長規格，滿足不同安裝距離需求。92327
典型應用場景
本產品廣泛應用于包裝機械、注塑設備、機床定位等工業自動化領域。在冶金行業中用于軋機輥縫控制，在物流系統中實現分揀氣缸位置反饋，在食品機械中完成灌裝閥行程檢測。其非接觸式特性特別適合高頻次動作場合（如每分鐘300次循環），相較機械開關可顯著降低維護頻率。21418
AL-03R Magnetic Switch Overview
The AL-03R magnetic switch is a reed relay or solid-state based proximity sensor designed for pneumatic cylinder position detection. Utilizing magnetic field induction principle, it provides contactless operation with 10W max switching capacity. The device features universal voltage compatibility from 5VDC to 240VAC, achieving over 100,000 operation cycles without mechanical wear. Standard models include IP67-rated housing and visible LED status indication for easy maintenance.421
Technical Specifications
This switch series offers multiple variants: SPST-NO reed type (AL-03R), NPN transistor output (AL-03N), and PNP transistor output (AL-03P). Key parameters include ≤17mA power consumption @24VDC, 55-65 Gauss trigger sensitivity, and -10°C to +70°C operating temperature range. The 2-wire DC version demonstrates <4V internal voltage drop, while 3-wire models provide active low/high output options. Cable choices include 2-core or 3-core configurations with oil-resistant PVC sheath.416
Installation & Performance
Mounting involves securing the switch body via stainless steel band clamp on cylinder barrel, with recommended 8-10mm gap between sensor and magnetic piston ring. The breakaway force design prevents cable damage during movement. Typical response time is <1ms, suitable for high-speed automation lines. Anti-interference shielding ensures stable operation near inverters or welding equipment. Optional high-temperature version (AL-39DF-HT) extends range to 170℃ for special applications.1624
Industry Applications
Widely implemented in automotive welding robots for tooling position feedback, packaging machinery for seal bar control, and material handling systems for actuator end-position confirmation. The non-contact principle eliminates mechanical bounce issues in vibratory environments like crushers or shaking conveyors. Compared to mechanical limit switches, it reduces downtime by 60% in continuous production scenarios.214
磁性開關
AL-03R磁性開關是上海雙旭電子有限公司供應的一款磁感應控制元件，主要用于氣缸活塞位置檢測或自動化設備的行程控制。該產品通過磁場信號觸發開關動作，適用于工業自動化場景中的非接觸式位置反饋14。
產品特點
-
結構緊湊
體積小巧，適合安裝空間受限的場合，尤其適配薄型氣缸或其他緊湊型設備1210。
-
抗干擾性
采用磁感應原理設計，對電場干擾有較強的抗性，信號穩定性較好144。
-
防護性能
密封結構可適應粉塵、潮濕等復雜工業環境，部分型號防護等級達到IP67912。
-
寬電壓兼容
支持5-240V的寬電壓輸入范圍，適配不同控制系統需求1012。
-
安裝靈活
提供綁帶、安裝夾等多種固定方式，支持水平或垂直安裝，兼容標準氣缸槽位712。
技術參數
- 工作電流：0.4-2A10
- 溫度范圍：-20℃~70℃（工作）；-40℃~80℃（存儲）912
- 接線方式：雙線制或三線制可選，直流電源需注意極性匹配414
- 材質：外殼通常采用耐高溫工程塑料，內部含磁敏元件14。
應用場景
- 機械控制：用于氣缸活塞位置檢測、輸送帶限位保護等47。
- 自動化產線：配合PLC系統實現設備啟停、計數或狀態反饋110。
- 工業設備：適用于冶金、礦山、化工等領域的重型機械39。
使用注意事項
- 需串聯負載（如繼電器）使用，避免直接連接電源4。
- 安裝時遠離強磁場或大電流設備，必要時增加屏蔽措施414。
- 定期檢查接線端子是否松動，確保長期穩定性412。
AL-44R，AL-43R，AL-42R，AL-41R，AL-17R，AL-13R，AL-11R，AL-09R，D-C80，D-A80，CKD-T2H，LJC2-3/60，LJC1-3/24，QCK2422，CK-3，NJK-5002P， CST-220，CS1-G，CS1-S，CS1-J，CS1-U，CS1-F，D-A73，D-C73，D-Z73，D-A54，D-B54，HX-20R，F(xiàn)D-50R，ZE-135，ZC-230，KT-50R，KT-33R，KT-32R，KT-21R，KT-21RY，KT-20R，KT-16R，KT-15R，KT-11R，KT-07R，KT-06R，KT-03R，KL-3045，P1-1A151，4621A，110E681，YIDA-50，YIDA-40，YIDA-35，YIDA-32，YIDA-31，YIDA-21，YIDA-20，YIDA-16，YIDA-15，YIDA-12，YIDA-11，YIDA-09，YIDA-08，YIDA-07，YIDA-06，YIDA-03，YSD-T3，YS-72，YS-32，YS-07，YS-06，YS-03，YGMB-1A，YC-16，TAIYO-YR101, TCS1-D, TCS1-E, TCS1-F, SR-401,SL-26，MG-12，MR-3019，LN-09D，LN-01D，LN-15T，LS-BD2，LY-D73，LY-67A，LY-63，LY-43-1，LY-43，LY-9D-1，LY-9D，LYD-72R，LYD-50R，LYD-35R，LYD-32R，LYD-31R，LYD-21R，LYD-20R，LYD-16R，LYD-15R，LYD-12R，LYD-11R，LYD-07R，LYD-06R，HWK-23，GA-3，GA-2，GLS-KBI，GLS-KAI，GMK-2A，GMD-2A，GMF-2A，GME-2A，GMT-2A，GMC-2A，GMB-2A，GMA-2A，DX-21R，DX-20R，DX-03R，DSM-2C，D-R731L，D-SM2C，D-A93V，D-A93L，D-A93，D-93A，D-Z80，D-Z73L，D-C73L，D-A73L，D-Y69B，D-Y69A，D-Y59A，D-K59，D-B50，D-H7B，C7Y-28G，C7-Z20G，CK-J2R，CKD-RO，CK-2422，CS-100，CS-80B，CS-50B，CS-32B，CS-30E，CS-9D， AL-72R，AL-30R，AL-21R，AL-20R，AL-15R，AL-07R，AL-03R，AL-02R，AL-01R，AN-72R，AN-50R，AN-36R，AN-32R，AN-31R
AN-22R，AN-21R，AN-20R，AN-11R，AN-10R，AN-07R，AN-06R，AN-03R，AN-01R，
特點 ：
有PP、PVDF材質可適用于強酸堿場所；SUS 304/316金屬材質適用于高溫高壓桶槽。
接線盒規格齊全，有塑料、鋁合金、不銹鋼防爆型，防護等級IP-65以上。
接點容量50W/250VAC SPST或 30W/200VDC SPDT。
接續法蘭有JIS、DIN、ANSI規格；牙口有 NPT、PF、BSP等規格。
有ABS、GL、CR國際船籍認證及Ex防爆認證。
可做多點控制、安裝容易、節省成本。
|
