鉑電阻元件WZPK-265S 供應
產品概述

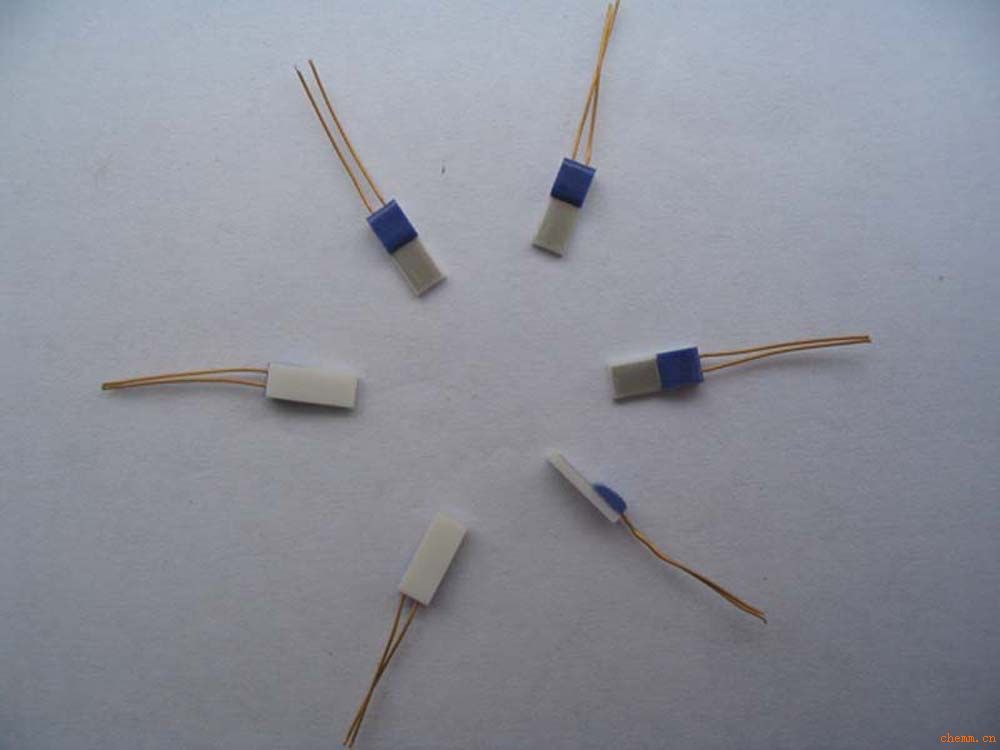

鉑電阻元件WZPK-265S是一種高性能的溫度傳感器，專為工業領域的高精度溫度測量需求設計。該產品采用微型陶瓷管作為保護管，內部繞制鉑電阻絲，感溫元件體積小巧（最小外徑可至Φ1.6mm），適用于空間受限或需要快速響應的場合。其結構緊湊且抗震性能優異，可靈活安裝于傳統裝配式鉑電阻難以適配的環境，如狹窄管道、高溫高壓設備或振動較強的機械裝置。產品測量范圍為-200℃至500℃，能夠穩定輸出與溫度變化線性對應的電阻信號，適合氣體、液體及固體表面的溫度監測。
WZPK-265S的核心優勢在于其靈敏度和穩定性。內部鉑電阻絲采用高純度材料，配合高密度氧化物質絕緣填充，確保機械強度與抗污染能力，可在惡劣工況下長期使用。熱響應時間短（典型值15秒），能快速捕捉溫度變化，減少動態誤差。產品外殼采用不銹鋼材質，兼顧耐腐蝕性與耐用性，支持直接通過銅導線連接二次儀表或控制系統，兼容顯示儀、記錄儀、PLC等設備。
Product Overview
The WZPK-265S platinum resistance element is a high-performance temperature sensor designed for precision industrial temperature measurement. Featuring a micro-ceramic protective tube with internally wound platinum resistance wire, its compact sensing element (minimum outer diameter of Φ1.6mm) suits space-constrained or rapid-response applications. The robust and vibration-resistant structure enables flexible installation in environments where traditional assembled platinum resistors are impractical, such as narrow pipelines, high-temperature/pressure equipment, or high-vibration machinery. With a measurement range of -200°C to 500°C, it provides stable resistance output linearly correlated to temperature, ideal for monitoring gases, liquids, and solid surfaces.
Key advantages of the WZPK-265S include sensitivity and long-term stability. The high-purity platinum wire, combined with dense oxide insulation, ensures mechanical strength and contamination resistance for reliable operation in harsh conditions. Its short thermal response time (typically 15 seconds) minimizes dynamic errors during rapid temperature shifts. The stainless steel housing offers corrosion resistance and durability, while direct copper wire connectivity simplifies integration with secondary instruments or control systems, including displays, recorders, and PLCs.
136161822
鉑電阻元件
WZPK2-165SA，WZPK2-166SA，WZPK-263S，WZPK-264S，WZPK-265S，WZPK-266S，WZPK2-265SA，WZPK2-266SA，WZPK-363S，WZPK-364S，WZPK-365S，WZPK-366S，WZPK2-365SA，WZPK2366SA，WZPK-463S，WZPK-464S，WZPK-465S，WZPK-466S，WZPK2-465SA，WZPK2466SA，WZPK-563S，WZPK-564S，WZPK-565S，WZPK-566S，WZPK2-565SA，WZPK2566SA，WZPK-173S，WZPK-174S，WZPK-175S，WZPK-176S，WZPK2-175SA，WZPK2-176SA，WZPK-273S，WZPK-274S，WZPK-275S，WZPK-276S，WZPK2-275SA，WZPK2-276SA，WZPK-373S，WZPK-374S，WZPK-375S，WZPK-376S，WZPK2-375SA，WZPK2376SA，WZPK-473S，WZPK-474S，WZPK-475S，WZPK-476S，WZPK2-475SA，WZPK2476SA，WZPK-573S，WZPK-574S，WZPK-575S，WZPK-576S，WZPK2-575SA，WZPK2576SA，WZPM-101U，WZPM-201U，WZPM—002U，WZPM-102U，WZPM-202U，WZPM—001，WZPM-101S，WZPM-201S，WZPM-002，WZPM-102，WZPM-202，WZPM—301，WZP-011S，WZP-012S，WZP-013S，WZP-014S，WZP-015S，WZP-203S，WZP-205S，WZP-018，WZP-0110，WZP-2012，
熱電阻是利用鉑絲的電阻值隨著溫度的變化而變化這一基本原理設計和制作的，按0℃時的電阻值R(℃)的大小分為10歐姆（分度號為Pt10）和100歐姆（分度號為Pt100）等，測溫范圍均為-200~850℃.10歐姆鉑熱電阻的感溫原件是用較粗的鉑絲繞制而成，耐溫性能明顯優于100歐姆的鉑熱電阻，主要用于650℃以上的溫區：100歐姆鉑熱電阻主要用于650℃以下的溫區，雖也可用于650℃以上溫區，但在650℃以上溫區不允許有A級誤差。100歐姆鉑熱電阻的的分辨率比10歐姆鉑熱電阻的分辨率大10倍，對二次儀表的要求相應地一個數量級，因此在650℃以下溫區測溫應盡量選用100歐姆鉑熱電阻。
感溫元件骨架的材質也是決定鉑熱電阻使用溫區的主要因素，見的感溫元件有陶瓷元件，玻璃元件，云母元件，它們是由鉑絲分別繞在陶瓷骨架，玻璃骨架，云母骨架上再經過復雜的工藝加工而成。由于骨架材料本身的性能不同，陶瓷元件適用于850℃以下溫區，玻璃元件適用于550℃以下溫區。近年來市場上出現了大量的厚膜和薄膜鉑熱電阻感溫元件，厚膜鉑熱電阻元件是用鉑漿料印刷在玻璃或陶瓷底板上，薄膜鉑熱電阻元件是用鉑漿料濺射在玻璃或陶瓷底板上，再經光刻加工而成，這種感溫元件僅適用于-70~500℃溫區，但這種感溫元件用料省，可機械化大批量生產，效率高，價格便宜。
就結構而言，鉑熱電阻還可以分為工業鉑熱電阻和鎧裝鉑熱電阻。工業鉑熱電阻也叫裝配鉑熱電阻，即是將鉑熱電阻感溫元件焊上引線組裝在一端封閉的金屬管或陶瓷管內，再安裝上接線盒而成；鎧裝鉑熱電阻是將鉑熱電阻元件，過渡引線，絕緣粉組裝在不銹鋼管內再經模具拉實的整體，具有堅實，抗震，可繞，線徑小，使用安裝方便等優點。
系統組成
（1）熱電阻測溫系統一般由熱電阻、連接導線和顯示儀表等組成。必須注意以下兩點：
①熱電阻和顯示儀表的分度號必須一致
②為了消除連接導線電阻變化的影響，必須采用三線制接法。具體內容參見本篇第三章。
（2）鎧裝熱電阻 鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ1~φ8mm，小可達φmm。 與普通型熱電阻相比，它有下列優點：
①體積小，內部無空氣隙，熱慣性上，測量滯后�。�
②機械性能好、耐振，抗沖擊；
③能彎曲，便于安裝
④使用壽命長。
（3）端面熱電阻 端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。
（4）隔爆型熱電阻 隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影 電阻體的斷路修理必然要改變電阻絲的長短而影響電阻值，為此更換新的電阻體為好，若采用焊接修理，焊后要校驗合格后才能使用。
|
