鉑電阻元件WZPK-173S 供應

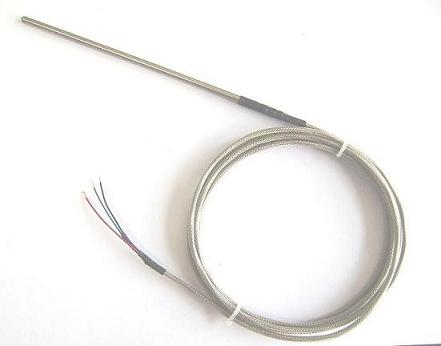

WZPK-173S Platinum Resistance Thermometer Element
Introduction
The WZPK-173S platinum resistance thermometer element is a high-quality temperature sensing component designed for precise temperature measurement in a variety of industrial applications. It is crafted with meticulous attention to detail to ensure reliability and accuracy in temperature detection.
Design and Construction This platinum resistance thermometer element features a robust design that can withstand harsh industrial environments. The use of platinum as the sensing material ensures high stability and repeatability of measurements over a wide temperature range. The element is carefully assembled to maintain its integrity and performance, with protective sheaths that shield it from potential damage while allowing for accurate temperature sensing.
Applications The WZPK-173S is suitable for a broad spectrum of industries where precise temperature control is crucial. It can be utilized in chemical processing plants to monitor the temperature of reactors, in power generation facilities to ensure optimal operating temperatures of equipment, and in HVAC systems to regulate indoor climate conditions. Its versatility makes it an essential component for maintaining process efficiency and safety.
Performance Characteristics With a well-defined temperature-resistance relationship, the WZPK-173S offers accurate and consistent temperature readings. It has a quick response time, enabling it to rapidly detect temperature changes and provide timely feedback for control systems. This ensures that processes can be closely monitored and adjusted as needed to maintain desired temperature levels.
Customer Benefits For customers, the WZPK-173S provides a reliable and durable solution for temperature measurement needs. Its accurate readings help in optimizing processes, reducing energy consumption, and enhancing overall operational efficiency. The element s robust construction also means it requires minimal maintenance, reducing downtime and associated costs.
In summary, the WZPK-173S platinum resistance thermometer element is a valuable asset for industries requiring precise and reliable temperature measurement. Its high performance and durability make it a preferred choice for ensuring process control and safety.
WZPK-173S 鉑電阻元件
產品介紹
WZPK-173S 鉑電阻元件是一種用于精確溫度測量的高品質溫度感應元件，適用于多種工業應用場合。該元件在設計和制造過程中注重細節，以確保其在溫度檢測方面的可靠性和準確性。
設計與構造 WZPK-173S 鉑電阻元件采用堅固耐用的設計，能夠在惡劣的工業環境中穩定工作。選用鉑作為感溫材料，確保了元件在較寬溫度范圍內的高穩定性和測量重復性。元件經過精心組裝，具備良好的整體性與性能表現，其外部的保護套管既能防止元件受損，又不影響溫度感應的準確性。
應用領域 該鉑電阻元件適用于眾多對精確溫度控制至關重要的行業。它可用于化工生產裝置中監測反應器的溫度，也可在電力生產設施中保障設備處于最佳運行溫度，還能在暖通空調系統中調節室內氣候條件。其多功能性使其成為維持工藝流程效率與安全的關鍵部件。
性能特點 WZPK-173S 具有明確的溫度 - 電阻關系，能夠提供準確且穩定的溫度讀數。它反應迅速，能夠快速感知溫度變化，并及時為控制系統提供反饋信息，從而確保工藝流程能夠根據需要密切監控并調整溫度。
客戶益處 對于客戶而言，WZPK-173S 提供了一種可靠且耐用的溫度測量解決方案。其精準的讀數有助于優化工藝流程、降低能耗并提升整體運行效率。此外，該元件堅固的構造意味著其維護需求極低，可減少停機時間及相關成本。
總之，WZPK-173S 鉑電阻元件是工業領域中精確、可靠溫度測量需求的理想選擇。其卓越的性能與耐用性使其成為保障工藝控制與安全的首選元件。
鉑電阻元件
WZPK2-165SA，WZPK2-166SA，WZPK-263S，WZPK-264S，WZPK-265S，WZPK-266S，WZPK2-265SA，WZPK2-266SA，WZPK-363S，WZPK-364S，WZPK-365S，WZPK-366S，WZPK2-365SA，WZPK2366SA，WZPK-463S，WZPK-464S，WZPK-465S，WZPK-466S，WZPK2-465SA，WZPK2466SA，WZPK-563S，WZPK-564S，WZPK-565S，WZPK-566S，WZPK2-565SA，WZPK2566SA，WZPK-173S，WZPK-174S，WZPK-175S，WZPK-176S，WZPK2-175SA，WZPK2-176SA，WZPK-273S，WZPK-274S，WZPK-275S，WZPK-276S，WZPK2-275SA，WZPK2-276SA，WZPK-373S，WZPK-374S，WZPK-375S，WZPK-376S，WZPK2-375SA，WZPK2376SA，WZPK-473S，WZPK-474S，WZPK-475S，WZPK-476S，WZPK2-475SA，WZPK2476SA，WZPK-573S，WZPK-574S，WZPK-575S，WZPK-576S，WZPK2-575SA，WZPK2576SA，WZPM-101U，WZPM-201U，WZPM—002U，WZPM-102U，WZPM-202U，WZPM—001，WZPM-101S，WZPM-201S，WZPM-002，WZPM-102，WZPM-202，WZPM—301，WZP-011S，WZP-012S，WZP-013S，WZP-014S，WZP-015S，WZP-203S，WZP-205S，WZP-018，WZP-0110，WZP-2012，
熱電阻是利用鉑絲的電阻值隨著溫度的變化而變化這一基本原理設計和制作的，按0℃時的電阻值R(℃)的大小分為10歐姆（分度號為Pt10）和100歐姆（分度號為Pt100）等，測溫范圍均為-200~850℃.10歐姆鉑熱電阻的感溫原件是用較粗的鉑絲繞制而成，耐溫性能明顯優于100歐姆的鉑熱電阻，主要用于650℃以上的溫區：100歐姆鉑熱電阻主要用于650℃以下的溫區，雖也可用于650℃以上溫區，但在650℃以上溫區不允許有A級誤差。100歐姆鉑熱電阻的的分辨率比10歐姆鉑熱電阻的分辨率大10倍，對二次儀表的要求相應地一個數量級，因此在650℃以下溫區測溫應盡量選用100歐姆鉑熱電阻。
感溫元件骨架的材質也是決定鉑熱電阻使用溫區的主要因素，見的感溫元件有陶瓷元件，玻璃元件，云母元件，它們是由鉑絲分別繞在陶瓷骨架，玻璃骨架，云母骨架上再經過復雜的工藝加工而成。由于骨架材料本身的性能不同，陶瓷元件適用于850℃以下溫區，玻璃元件適用于550℃以下溫區。近年來市場上出現了大量的厚膜和薄膜鉑熱電阻感溫元件，厚膜鉑熱電阻元件是用鉑漿料印刷在玻璃或陶瓷底板上，薄膜鉑熱電阻元件是用鉑漿料濺射在玻璃或陶瓷底板上，再經光刻加工而成，這種感溫元件僅適用于-70~500℃溫區，但這種感溫元件用料省，可機械化大批量生產，效率高，價格便宜。
就結構而言，鉑熱電阻還可以分為工業鉑熱電阻和鎧裝鉑熱電阻。工業鉑熱電阻也叫裝配鉑熱電阻，即是將鉑熱電阻感溫元件焊上引線組裝在一端封閉的金屬管或陶瓷管內，再安裝上接線盒而成；鎧裝鉑熱電阻是將鉑熱電阻元件，過渡引線，絕緣粉組裝在不銹鋼管內再經模具拉實的整體，具有堅實，抗震，可繞，線徑小，使用安裝方便等優點。
系統組成
（1）熱電阻測溫系統一般由熱電阻、連接導線和顯示儀表等組成。必須注意以下兩點：
①熱電阻和顯示儀表的分度號必須一致
②為了消除連接導線電阻變化的影響，必須采用三線制接法。具體內容參見本篇第三章。
（2）鎧裝熱電阻 鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ1~φ8mm，小可達φmm。 與普通型熱電阻相比，它有下列優點：
①體積小，內部無空氣隙，熱慣性上，測量滯后��；
②機械性能好、耐振，抗沖擊；
③能彎曲，便于安裝
④使用壽命長。
（3）端面熱電阻 端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。
（4）隔爆型熱電阻 隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影 電阻體的斷路修理必然要改變電阻絲的長短而影響電阻值，為此更換新的電阻體為好，若采用焊接修理，焊后要校驗合格后才能使用。
|
