電站測溫用熱電阻WZP-420B 廠家
產品概述

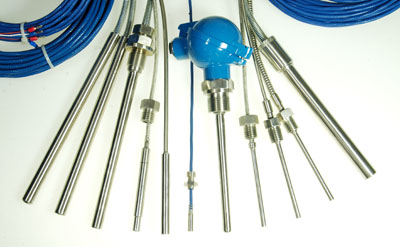

WZP-420B電站測溫用熱電阻是專為電力行業設計的高精度溫度測量儀表，適用于30萬至60萬千瓦發電機組及輔機設備的溫度監測需求。該產品采用裝配式結構設計，由感溫元件、不銹鋼保護管、接線盒及安裝固定裝置組成，可穩定測量-200℃至500℃范圍內的液體、蒸汽和氣體介質溫度。產品通過優化結構設計和材料選擇，在電力行業高溫高壓環境下表現出優異的抗震性和耐壓性能，能夠真實反映被測介質的溫度變化。[1][9][11]
技術特點
該熱電阻采用鉑電阻感溫元件(Pt100分度號)，通過特殊工藝將金屬絲均勻雙繞在絕緣骨架上，確保測量結果為感溫區域的平均溫度。產品具有壓簧式感溫結構，抗機械振動性能突出，保護管采用1Cr18Ni9Ti不銹鋼材質，可承受1.5倍公稱壓力的靜態外壓。在15-35℃環境溫度下，電極與外套管之間的絕緣電阻≥100MΩ，熱響應時間根據工況可在10-180秒之間調整。產品提供固定螺紋、法蘭等多種安裝方式，插入深度可按8-10倍保護管外徑靈活定制。[6][13][15]
應用領域
WZP-420B廣泛應用于火力發電廠的鍋爐、汽輪機、蒸汽管道等關鍵部位的溫度監測，特別適用于需替代進口測溫設備的電站項目。其測量數據可與顯示儀表、記錄儀及DCS系統直接配套使用，滿足石油、化工、冶金等工業領域的溫度控制需求。產品通過結構優化解決了傳統熱電阻在高壓流速介質中易損壞的問題，在電機繞組、軸承溫度等特殊測溫場景中表現穩定。[10][16][19]
Product Introduction
The WZP-420B thermocouple is specially engineered for temperature measurement in power plant applications, including 300MW to 600MW generating units and auxiliary equipment. This assembled-type resistance temperature detector (RTD) consists of a sensing element, stainless steel protective tube, junction box and mounting fixtures, providing reliable measurement from -200°C to 500°C for liquids, vapors and gases. Its robust construction ensures accurate readings under high-pressure conditions in thermal power systems.[1][9][14]
Key Features
This RTD utilizes platinum sensing elements (Pt100) wound on insulated frames using specialized techniques to deliver average temperature readings across the detection zone. The spring-loaded sensor design enhances vibration resistance, while 1Cr18Ni9Ti stainless steel protection tubes withstand 1.5 times rated static pressure. With insulation resistance ≥100MΩ between electrodes and sheath at 15-35°C, its thermal response time adjusts from 10 to 180 seconds based on operating conditions. Multiple installation options include fixed threads and flanges, with insertion depths customizable at 8-10 times tube diameter.[6][13][21]
Applications
The WZP-420B is widely implemented for monitoring critical components like boilers, turbines and steam pipelines in fossil fuel power plants. It serves as a domestic alternative to imported temperature sensors and interfaces directly with display instruments, recorders and DCS systems. The optimized structure addresses common failure issues in high-pressure fluid applications, demonstrating particular reliability for measuring bearing temperatures and motor winding heat in demanding industrial environments.[11][16][24]
電站測溫用熱電阻
WZC-130B，WZP-220B，WZP-221B，WZP-230B，WZP-231B，WZP2-220B，WZP2-221B，WZP2-230B，WZP2-231B，WZP-220AB，WZP2-220AB。WZC-220B，WZC-230B，WZC-220AB，WZP-320B，WZP-321B，WZP-330B，WZP-331B，WZP2-320B，WZP2-321B，WZP2-330B，WZP2-330B，WZC-320B，WZC-320B，WZP-420B，WZP-421B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZC-420B，WZC-430B，WZP-420B，WZP-421B，WZP-430B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZP-420B，WZC-430B，WZP-621B，WZP-621AB，WZP-631B，WZP2 -621B，WZP2 -621B，WZP2 -631B，WZP-621B，WZP-631B，WZP-621B，WZP2 -631B，WZP-621AB，WZP2-621AB，WZP-002，WZP-003，WZP-003A，WZCM-201，WZPM-201，WZPM-201，WZP-270S，WZP-26S，WZP-236SB，
量程規格
名 稱 分度號 測溫范圍 ℃ 精度等級 允 差Δt
鎳鉻－鎳硅熱電偶 K 0～800 2 ±2.5℃或 ±0.75％t
鎳鉻－銅鎳熱電偶 E 0～600 2 ±2.5℃或 ±0.75％t
鉑熱電阻 Pt100 -200～500 B ±（0.3＋0.005|t|）
注：t為感溫元件實測溫度或?qū)崪y溫度的值。
□公稱壓力
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
□熱電偶絕緣電阻
常溫絕緣電阻的試驗電壓為直流500Ｖ。測量常溫絕緣電阻的大氣條件為：溫度15～35℃，相對濕度45％RH，大氣壓力86～106kPa。
對于長度超過1米的熱電偶，它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ•m，
即：Rr•L＞100MΩ•mL＞1m
式中：Rr-熱電偶的常溫絕緣電阻值，MΩ；
L－熱電偶的長度，m。
對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100MΩ。
□熱電阻絕緣電阻
常溫絕緣電阻的試驗電壓可取直流10～100Ｖ任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％RH，常溫絕緣電阻值應不小于100MΩ。
□熱電阻允許通過電流
通過鉑電阻的測量電流大不超過5mＡ。
