裝配式薄膜鉑熱電阻WZP-24SA 價格
產品概述
裝配式薄膜鉑熱電阻WZP-24SA是一款采用先進薄膜鉑電阻技術的高精度溫度傳感器，專為工業環境中的溫度測量需求設計。該產品通過鉑薄膜感溫元件實現精確的溫度信號轉換，適用于液體、蒸汽、氣體介質及固體表面的溫度監測，測量范圍覆蓋-200℃至500℃。其不銹鋼保護管結構兼顧抗腐蝕性與機械強度，可適應多種復雜工況。產品提供固定螺紋安裝方式（M27×2螺紋規格），便于現場安裝與維護。1125
技術特點
WZP-24SA采用激光噴濺工藝制成的鉑薄膜感溫元件，具有響應速度快（熱響應時間T0.5≤90秒）、穩定性高的優勢。產品內置陶瓷絕緣層，有效提升電氣絕緣性能與抗震能力。雙支元件版本（WZP2-24SA）可同步輸出兩組獨立電阻信號，滿足冗余測量需求。產品接線盒提供防濺式與防水式兩種選擇，適應不同環境防護要求。特殊設計的錐形保護管結構能承受29.4MPa公稱壓力，適用于高壓流體測溫場景。62126
應用場景
該產品廣泛應用于石油化工、電力能源、制藥等行業的流程控制系統中，典型應用包括反應釜溫度監控、管道介質溫度檢測、鍋爐蒸汽溫度測量等。其緊湊型結構特別適合空間受限的安裝環境，如壓縮機房、泵閥組等振動較大區域。產品與顯示儀表、記錄儀、PLC等設備兼容，可無縫接入自動化控制系統。1219
產品規格說明
標準型號WZP-24SA采用1Cr18Ni9Ti不銹鋼保護管，感溫元件符合Pt100分度特性，0℃標稱電阻值100Ω±0.12Ω（B級精度）。用戶可根據需要選擇單支或雙支型號，插入深度范圍100-1000mm可選。產品出廠前經過嚴格溫度特性測試，確保在全程溫區內的線性輸出特性符合工業測量要求。3712
English Product Introduction
The WZP-24SA assembled thin-film platinum RTD is a precision temperature sensor designed for industrial applications. Utilizing advanced thin-film platinum technology, it delivers accurate temperature measurement for liquids, vapors, gases and solid surfaces within -200°C to 500°C range. The stainless steel protective tube ensures corrosion resistance and mechanical durability in harsh environments. Standard models feature M27×2 threaded fixation for easy installation. 2526
Key Features
With laser-sputtered platinum sensing element, the WZP-24SA achieves fast response (T0.5≤90s) and excellent long-term stability. The ceramic insulation layer enhances electrical performance and vibration resistance. Dual-element version (WZP2-24SA) provides redundant measurement channels. Optional splash-proof or waterproof junction boxes accommodate different environmental requirements. The tapered protection tube design withstands up to 29.4MPa working pressure. 621
Typical Applications
This product is widely adopted in petrochemical plants, power stations and pharmaceutical facilities for process monitoring, including reactor temperature control, pipeline media measurement and boiler steam temperature detection. Its compact structure suits space-constrained installations like compressor rooms and pump valves. Compatible with display instruments, recorders and PLC systems for automated control integration. 211
Technical Specifications
Standard WZP-24SA models use 1Cr18Ni9Ti stainless steel sheath with Pt100 sensing element (R0=100Ω±0.12Ω at 0°C). Single or dual-element configurations are available with insertion depths ranging from 100mm to 1000mm. Rigorous temperature calibration ensures linear output characteristics across the entire operating range. 3719
裝配式薄膜鉑熱電阻
WZP-621, WZP-631, WZP2-621, WZP2-631., WZP-621A, WZP2-621A, WZP-002 WZP-621A, WZP-631, WZP2-621, WZP2-621A, WZP2-631,, WZP-003, WZP-003A, WZP-010, WZP2-010, WZP-011, WZP2-011, WZC-010A, WZP-035S, WZC-001, WZC-200, WZP-260, WZP2-260, WZPM-267,WZP-269, WZP2-260, WZC-269, WZP-270, WZC-270, WZP-280, WZP-260, WZP2-260, WZP-269, WZP2-269, WZC-269, WZC-190, WZC-890J, WZP-892, WZP2-892, WZP2-3212A，WZP2-421B，SBWZ-2481/44SI，WRN-74S，WZPK-426S，WZP-3312A，WZPK2-326SA，WZP2-6312A，WZP-6312A，WZP2-24SA，WZP-24SA，WZP2-6212A，WZP-6212A，WZP-4312A，WZP-4212A，WZP2-3312A，WRNR-01，
概述
工業用薄膜鉑熱電阻作為新一代的溫度測量和調節傳感器，通常用來和顯示儀表等配套，以直接測量各種生產過程中-79℃～600℃范圍內液體，蒸汽和氣體介質及固定表面等溫度。 裝配式鉑電阻采用引進鉑電阻元件作測溫元件。因此，它具有良好的電輸出性能，可為顯示儀、記錄儀、調節儀、掃描儀、數據記錄儀以及電腦提供精確的溫度變化輸入信號。
結構原理

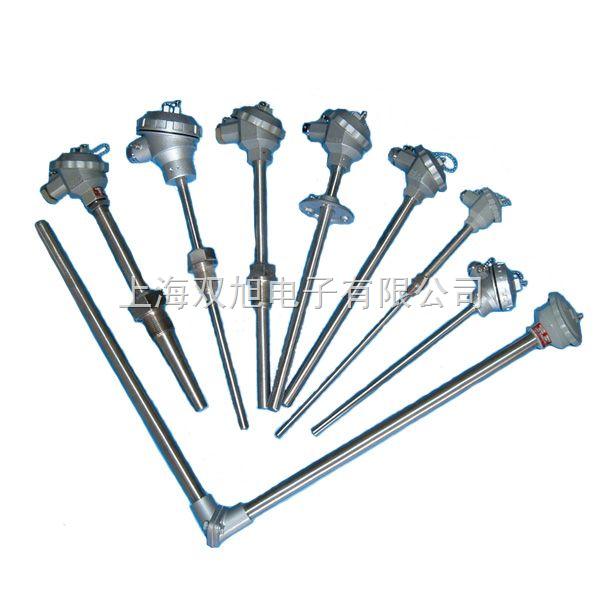

裝配式鉑電阻是由感溫元件、不銹鋼外保護管、接線盒以及各種用途的固定裝置組成，有雙支和單支元件兩種規格，雙支鉑電阻可以同時輸出二組相同電阻信號供使用。
鉑電阻是一種溫度傳感器，它是利用鉑絲在溫度變化時自身電阻也隨著變化的特性來測量溫度的，不銹鋼保護管不但具有抗腐蝕性能，而且具有足夠的機械強度，保證鉑電阻能安全地使用在各種場合，裝配式鉑電阻接線盒分防濺式和防水式兩種類型供選擇。安裝固定裝置有固定螺紋、活動法蘭盤、固定安裝法蘭盤和帶固定螺栓錐形保護管裝置等形式。
|
