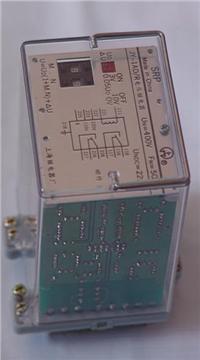

JD-2C電壓繼電器產品介紹

JD-2C是一款專為電力系統監測與控制設計的智能化電壓保護裝置，適用于交流50Hz/60Hz、額定電壓380V及以下的配電網絡。產品采用模塊化設計理念，具備電壓異常保護、過壓/欠壓監測、故障報警等核心功能，為電力設備的安全運行提供可靠保障。

本產品搭載高精度電壓采樣電路，能夠?qū)崟r捕捉電網電壓波動，響應時間小于20ms，確保在電壓偏離設定閾值時快速觸發保護動作。其動作值可通過面板旋鈕或外部端子進行連續調節，調節范圍覆蓋額定電壓的60%-130%，滿足不同場景的定制化需求。雙回路觸點輸出設計（1常開+1常閉）支持多種控制邏輯組合，適配各類自動化控制系統。

在結構設計方面，JD-2C采用阻燃工程材料外殼，內部布局經過優化散熱處理，可在-25℃至+55℃寬溫環境下穩定工作。緊湊的導軌式安裝結構（符合35mm標準導軌規格）節省配電柜空間，透明視窗配合LED狀態指示燈，使設備運行狀態一目了然。產品特別強化了抗電磁干擾能力，在復雜電氣環境中仍能保持測量精度，適用于工業生產、建筑配電、新能源并網等多個領域。

該繼電器具備良好的環境適應性，防護等級達到IP40標準，可有效抵御粉塵侵入。人性化的操作界面配合清晰的刻度標識，便于工程人員快速完成參數設置。經過嚴格的出廠檢測流程，產品平均無故障工作時間超過10萬小時，為配電系統的連續穩定運行提供長效支持。

JD-2C電壓繼電器

1 概述

1.1 用途

JD系列電壓繼電器（以下簡稱繼電器）適用于電機、變壓器和輸電線路等設備的保護裝置中作過電壓保護或低壓閉鎖的動作元件。

1.2 特點

1.2.1 主回路由集成電路構成具有很高的準確度和返回系數，且動作速度快，功耗小，整定范圍寬。該繼電器在使用中，無震動，不存在觸點粘連及脫軸等現象。

1.2.2 采用BCD碼撥盤開關整定，直觀方便，改變整定值時無需校驗。

1.2.3 具有較高的抗干擾能力和可靠性。

1.3 型號含義

2 結構和工作原理

2.1 結構

JD–1A、2A采用固定安裝式屏前接線和屏后接線殼體。其外型及安裝開孔尺寸分別見《附錄》。

2.2 工作原理

本繼電器是以集成電路為核心器件構成的靜態式繼電器，被測量的交流電壓U~ 經隔離采樣變壓器降壓后得到與被測電壓成正比的U_i。U_i由整流器進行全波整流、定值整定回路輸出脈動電壓，再經濾波電路得到與U_i成正比的直流電壓U₀。在邏輯判別電路中U₀與直流參考電壓U_e進行比較：（1）在過電壓繼電器中，若直流電壓U₀高于參考電壓U_e，邏輯判別電路輸出正信號，出口繼電器動作，信號燈亮；（2）在低電壓繼電器中，若直流電壓U₀低于參考電壓U_e，邏輯判別電路輸出正信號，出口繼電器動作，信號燈亮。反之，邏輯判別電路輸出負信號，出口繼電器處于不動作狀態，信號燈滅。

繼電器的原理框圖見圖1，端子內部接線圖見圖2。（正視）

圖 1 原理框圖

圖 2 端子內部接線圖（正視）（未動作狀態）

3 主要技術數據

3.1 電壓調整范圍

本繼電器具有 1~60V、50~460V兩種電壓調整范圍，見表1 。

3.2 直流輔助電源

220V、110V（允許80~260V使用）；48V（允許變化±10%）。

3.3 整定誤差：在調整范圍內均不大于±3% 。

3.4 返回系數

低電壓繼電器不大于1.1，可調；過電繼電器不小于0.9，可調。

3.5 動作時間和返回時間

低電壓繼電器： 0.5倍整定值的動作時間不大于20ms；返回時間不大于27ms。

過電壓繼電器： 1.2倍整定值的動作時間不大于25ms；2倍整定值的動作時間不大于20ms；返回時間不大于30ms。

3.6 功率消耗

交流回路：在加動作值時不大于1.5VA；直流回路：動作前不大于1.5W，動作后不大于2.5W。

3.7 觸點性能

繼電器在電壓不大于250V，電流不大于1A的直流有感負荷、時間常數為5ms的電路中，觸點的斷開容量為30W。觸點允許長期接通電流為2A的負載。

3.8 電壽命不小于10⁴次。

3.9 絕緣電阻：在標準試驗大氣條件下，各導電電路對外露非帶電金屬部分及外殼之間，用開路電壓為500V的測試儀器分別測定其絕緣電阻值，應不小于300MΩ。

3.10 介質強度

在標準試驗大氣條件下，繼電器導電電路對外露非帶電金屬部分及外殼之間，以及在電氣上無聯系的不同電路之間，應能承受交流2kV(有效值)50Hz試驗電壓，歷時1min無絕緣擊穿或閃絡現象。

3.11 重量：JD–1A、2A重約0.5kg。

3.12 可替換相應產品對照表見表1。

3.13 繼電器的抗高頻干擾符合DL478–92（靜態繼電保護及安全自動裝置通用技術條件）。

表 1

型號	電壓整定范圍（V、AC）	觸點與數量		輔助電源	輔助電源端子號		可替代的繼電器型號	備注
型號	電壓整定范圍（V、AC）	動合	動斷	輔助電源	輔助電源端子號		可替代的繼電器型號	備注
JD–1A1	1~60 50~460	2		220V 110V 48V	4	6	DJ–122A	低電壓
JD–2A1	1~60 50~460	2			4	6	DJ–111	過電壓
JD–1A2	1~60 50~460		2		4	6	DJ–112A	低電壓
JD–2A2	1~60 50~460		2		4	6	DJ–121	過電壓
JD–1A3	1~60 50~460	1	1		4	6	DJ–112A DJ–122A DJ–132A	低電壓
JD–2A3	1~60 50~460	1	1		4	6	DJ–111 DJ–121 DJ–131	過電壓

4 整定方法

4.1 繼電器用BCD碼撥盤開關進行整定，其百位、十位、個位的讀數與整定值是一致的，單位是“伏”。例如：讀數為055（50~460V規格），則整定值為55V其它規格整定類似。

5 使用與維護

5.1 使用本繼電器時需加直流輔助電壓，接入直流電壓時，無需考慮電壓的極性，但應注意與額定電壓是否相符。

5.2 對于低電壓繼電器，當只加直流輔助電源時，因交流電壓為零而低于動作值，繼電器處于動作狀態。

5.3 在調整繼電器定值時，必須使輸入端斷電，嚴禁帶電插拔內部元件。

5.4 繼電器采用CMOS集成電路元件構成，在調試使用過程中應按照有關要求進行，例如所接儀器必須良好接地等。

6 供應成套性

隨產品一起供應的有：

a. 產品合格證；

b. 按合同規定供應的備品，備件及安裝附件。

7 訂貨須知

訂貨時請指明：

a. 產品型號、名稱、數量；

b. 輔助直流電壓額定值；

c. 整定范圍；

d. 特殊技術要求；

e. 交貨日期和地址。
