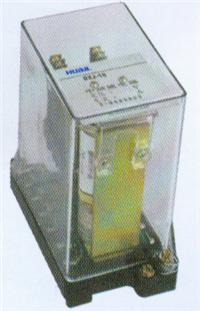

中間繼電器， DZS-15B
產品概述
DZS-15B中間繼電器是一款電磁式延時繼電器，專為直流操作電路設計，廣泛應用于電力系統保護及工業自動化控制領域。該繼電器通過增加觸點數量和容量，有效擴展控制線路功能，適用于需要延時動作和電流保持的場合。產品采用阻尼環技術實現動作延時，并支持電壓信號觸發后的穩定保持功能。258
結構與工作原理
繼電器采用電磁鐵控制原理，線圈通電后銜鐵吸合帶動觸點動作，斷電后通過彈簧復位。其核心特點是內置阻尼環，當線圈通電或斷電時，阻尼環產生的感應電流會阻礙主磁通變化，從而實現0.06秒以上的延時動作。DZS-15B支持電壓觸發（30%-70%額定電壓）與電流保持（不大于80%額定電流）兩種工作模式，可靈活適配不同控制需求。51721
技術特點
該產品提供DC12V-220V多電壓規格選擇，觸點容量為250V/5A直流有感負載50W。繼電器采用JK-1標準殼體結構，提供前接線、后接線及嵌入式安裝方式。改進型設計將繞組線徑優化至0.06-0.07mm，增強運輸抗震性，同時保持原有內部接線和功能不變。觸點系統可穩定動作5萬次以上，在-20℃至+40℃環境下可靠工作。6911
應用場景
主要應用于電力系統繼電保護、自動化控制設備的信號中轉、延時啟動等場景，特別適合需要時間延遲與狀態保持的直流控制回路。例如在變電站保護裝置中實現時序邏輯控制，或在工業生產線中協調設備分步啟動。產品通過電磁式結構確保動作穩定性，阻尼環設計使延時精度不受電壓波動影響。81418
使用注意事項
安裝時需確保工作電壓與線圈額定值匹配，保持電流不超過標定值的80%。觸點負載應控制在250V/5A范圍內，避免感性負載瞬時沖擊。長期使用需定期檢查觸點氧化情況，嵌入式安裝需預留不小于2mm的觸點間隙。產品不支持交流電源直接驅動，直流供電建議配置濾波電路。61316
簡單介紹
DZS-15B中間繼電器 DZS-10B系列中間繼電器用于直流操作的各種保護和自動控制線路中，作為輔助繼電器以增加觸點數量和觸點容量。DZS-15B為電壓延時動作和電流保持繼電器。
DZS-15B中間繼電器
的詳細介紹
DZS-15B中間繼電器
1.應用范圍
DZS-10B系列中間繼電器用于直流操作的各種保護和自動控制線路中，作為輔助繼電器以增加觸點數量和觸點容量。DZS-11B、13B為動作延時繼電器；DZS-12B、14B為返回延時繼電器；DZS-15B、16B為電壓延時動作和電流保持繼電器。
2.主要技術數據
| ● |
額定電壓：DC 220V、110V、48V、24V、12V。 |
| ● |
額定電流：lA、2A、4A、6A。 |
| ● |
動作值：動作電壓為額定電壓值的30～70％。 |
| ● |
保持值：保持電流不大于80％額定電流。 |
| ● |
返回值：不小于額定值的5％。 |
| ● |
動作時間：DZS-11B、13B、15B、16B在額定電壓下，動作時間不小于0.06s。 |
| ● |
返回時間：DZS-12B、14B不小于0.6s。 |
| ● |
功率消耗：不大于7W。 |
| ● |
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。 |
|
