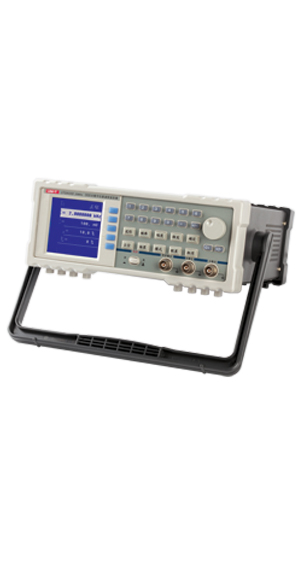

技術指標 UTG9020B （原UT9020B）
|
|
基本功能
|
量程
|
|
上限頻率
|
20MHz
|
|
雙通道輸出特性
|
通道A :幅度（至開路）2mVρρ～20Vρρ,(至50 Ω)1mVρρ～10Vρρ。輸出阻抗 50Ω，調節細度 5%,正弦平坦度 5%,直流偏置 -100%～100% 峰值。
通道B :機內波形，幅度（至開路）200mVρρ～20Vρρ，輸出阻抗：600 Ω，頻率范圍：0.1Hz～20kHz。
|
|
頻率特性
|
正弦波:1μHz～儀器上限頻率,方波:1μHz～5MHz,其它波形:1μHz～1MHz,高分辨率:0.1μHz或8位數字,長期穩定度:50ρρm (0°C~40°C )，短期穩定度:1ρρm (開機熱穩定后), 精度:0.4Hz (>100Hz)，0.1μHz (<100mHz)。
|
|
頻率計
|
測頻范圍：1Hz～100MHz， 輸入信號：>100mV。
|
|
函數波形
|
基本波形：正弦，方波，三角波，升斜坡，降斜坡，隨機噪聲，SIN(X)/X，升指數, 降指數, 脈沖波, 可擴展36種波形。
|
|
正弦波，諧波失真
|
50 Ω負載, 1Vpp輸出：< 20kHz -60dBc, 20kHz～1MHz -50dBc, 1MHz～10MHz -40dBc, 10MHz～20MHz -30dBc。
|
|
頻率參數調制方式
|
線性和對數掃頻、FSK、ASK、PSK、FM，內、外調頻，調幅，調相等十多種調制方式。掃頻：掃頻范圍 1Hz～儀器上限頻率，小步進 1Hz，掃頻速率 10ms～10s 。 FSK、 PSK、 ASK、 BURST：脈寬、間隔 10μs～100s，載波頻率 1Hz～儀器上限頻率，相位 -360～360度，觸發脈沖數量 1 ～ 65535。
|
|
觸發方式
|
掃頻、FSK、PSK、ASK和BURST脈沖，可實現手動單次觸發和外部電平或邊沿觸發。
|
|
信號特性
|
方波：(50Ω負載 1Vρρ輸出)，升降時間 <15ns，過沖 <5%，不對稱性1%+20ns。脈沖波，三角波、斜波：線性（1kHz） <0.1%。
|
|
數字脈沖
|
輸出端口：ASK時，同步輸出口，電平TTL，脈寬tw ：10μs< tw <100s，間隔ts ：10μs< ts <100s。
|
|
內調幅
|
調制/載波:機內波形(方波除外)，載波頻率為 1μHz～儀器上限頻率，調制頻率 100mHz～20kHz， 調制頻率穩定度 50ρρm，調幅深度 0%～100%。
|
|
外調幅
|
輸入電阻 1kΩ，調幅深度受控于本機輸出幅度和外調制信號幅度。
|
|
內調頻
|
調制/載波為機內波形，載波頻率及頻率偏移范圍為 1Hz～儀器上限頻率，調制頻率 100mHz～10kHz，調制頻率穩定度 50ρρm。
|
|
內調相
|
載波波形有正弦和方波,載波頻率為1Hz～儀器上限頻率,調制波形為機內波形,調制頻率 100mHz～10kHz,調制頻率穩定度50ρρm,大相位偏移 360度。
|
|
接口
|
標準配置：RS-232，選配：USB和GPIB。
|
|
占空比
|
0.1%～99.9% (<10kHz)，1%～99% (<100kHz)，3%～97% (<1MHz)。
|
|
設計特點
|
全數字化設計，所有參數軟件校準，人性化菜單操作方式。
|
|
|
|
|
一般特征
|
|
|
LCD尺寸
|
62×62 mm
|
|
機身顏色
|
象牙白+灰色
|
|
機身重量
|
約2.5kg
|
|
機身尺寸
|
320(深)×240(寬)×100(高)mm
|
|
標準配件
|
雙Q9連接線，電源線
|
|
標準包裝
|
彩箱，中文說明書
|
|
標準包裝數量
|
6臺
|
|
標準包裝尺寸
|
660(長)×410(寬)×600(高)mm
|
|
標準包裝毛重
|
約18kg
|
