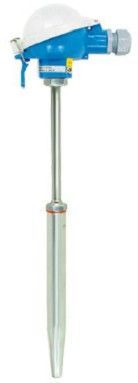

超臨界電站用熱電偶 WRCK-301,
產品概述
WRCK-301超臨界電站用熱電偶是專為超臨界機組高溫高壓環境設計的溫度測量裝置，采用耐高溫合金材料制造，適用于主蒸汽溫度高達610℃、工作壓力≤40Mpa的嚴苛工況。該產品通過優化保護管結構與材料配比，確保在超臨界參數下長期穩定運行，滿足現代火電機組高效節能與環保需求。15
技術特點
該熱電偶采用特殊設計的保護管材質（如1Cr18Ni9Ti不銹鋼），具備優異的抗高溫氧化性和機械強度，可承受≤100m/s的高速流體沖刷。其測溫范圍為0-610℃，通過二線制4-20mA信號輸出實現抗干擾傳輸，內置冷端溫度自動補償功能，配合非線性校正電路提升測量精度。產品支持單支或雙支配置（型號后綴加"2"），置入長度提供50/100/150mm標準規格，特殊長度可定制。469
結構設計
WRCK-301采用模塊化結構，包含接線盒、保護管、絕緣套管和熱電極組件。保護管經過加厚處理以適應高壓環境，接線盒采用防塵防濺設計，確保在電站復雜環境中可靠工作。產品通過間隙隔爆原理實現安全防護，當內部發生異常時可有效阻隔高溫傳導。常溫絕緣電阻值≥100MΩ（500V DC測試條件下），符合工業現場電氣安全要求。4715
應用場景
該產品主要應用于超臨界機組的主蒸汽管道、再熱器、鍋爐等關鍵部位的溫度監測，通過實時精確測溫幫助優化蒸汽參數控制，提升機組熱效率。其設計參考了國際先進規范，兼容各類DCS系統和顯示儀表，可替代進口設備用于600MW及以上容量機組的配套與改造項目。1526
質量控制
生產過程中采用嚴格的熱處理工藝和老化測試，確保熱電偶在溫度循環變化下的穩定性。出廠前每支產品均經過多段溫度點標定和壓力測試，保證在40Mpa工作壓力下的密封性能與測量一致性。用戶可根據實際需求選擇不同材質保護管和安裝方式。6915
超臨界電站用熱電偶
WRNK-321, WRNK-331, WRNK-391, WRNK-381, WRNK-387, WRNK-302, WRNK-322, WRNK-332, WRNK-392, WRNK-382, WRNK-388, WRNK2-321, WRNK2-331, WRNK2-322, WRNK2-332, WRCK-301, WRCK-321, WRCK-331, WRCK-391,WRCK-381, WRCK-387, WRCK-302, WRCK-322, WRCK-392, WRCK-382, WRCK-388,WRCK2-321，WRCK2-331，WRCK2-322，WRCK2-332，WREK-401，WREK-421，WREK-431，WREK-481, WREK-491, WREK-402,
工作原理
兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，
當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
熱電偶實際上是一種能量轉換器，它將熱能轉換為電能，用所產生的熱電勢測量溫度，對于熱電偶的熱電勢，應注意如下幾個問題：
1：熱電偶的熱電勢是熱電偶工作端的兩端溫[2]度函數的差，而不是熱電偶冷端與工作端，兩端溫度差的函數；
2 ：熱電偶所產生的熱電勢的大小，當熱電偶的材料是均勻時，與熱電偶的長度和直徑無關，只與熱電偶材料的成份和兩端的溫差有關；
3：當熱電偶的兩個熱電偶絲材料成份確定后，熱電偶熱電勢的大小，只與熱電偶的溫度差有關；若熱電偶冷端的溫度保持一定，這進熱電偶的熱電勢僅是工作端溫度的單值函數。將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。
|
