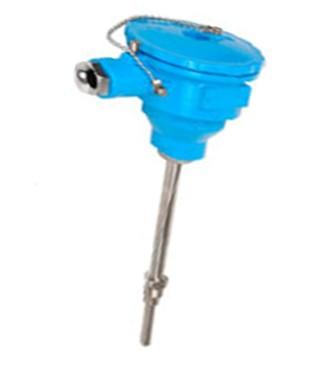

隔爆型、本安型熱電偶WREK-591
產品概述
WREK-591是一種專為化工等易燃易爆環境設計的鎧裝隔爆型熱電偶，采用鎳鉻-銅鎳（E型）感溫元件，能夠安全可靠地測量0-600℃范圍內的液體、蒸汽及氣體介質溫度。其核心特點是防爆結構設計，通過高強度鋁合金接線盒和特殊密封工藝，有效隔離內部可能產生的電火花，確保在含有爆炸性氣體環境中穩定運行。該產品具有抗振動、耐高壓及快速熱響應的特性，熱響應時間T0.5≤7秒，適合需要實時監測的工業場景。11928
結構特點
產品采用分離式鎧裝結構，保護管與感溫元件可快速更換，支持不停機維護。接線盒設計符合防爆要求，內部空間和機械強度經過優化，能承受1.5倍公稱壓力的靜態外壓。橡膠密封圈具有良好的熱穩定性，確保爆炸能量被限制在接線盒內部不擴散。提供多種安裝形式，包括活動卡套螺紋或法蘭連接，適配不同管道和設備需求。保護管材質可選不銹鋼304/321或其他定制材料，滿足腐蝕性環境要求。72027
技術性能
測量精度達到Ⅱ級標準，允許偏差為±2.5℃或±0.75%t（t為實測溫度）。常溫絕緣電阻值≥100MΩ·m，在20±15℃環境溫度下能保持穩定的電氣性能。產品適用于dIIBT4~dIICT6防爆級別場所，外殼防護等級為IP65，可應對粉塵和噴水環境。鎧裝部分采用絕緣式設計，熱電極與外套管間絕緣電阻≥100MΩ·m，有效防止信號干擾。31424
應用場景
廣泛應用于石油、化工、制藥等行業中存在易燃易爆氣體的生產環節，如反應釜溫度監控、管道蒸汽測量等。其抗爆特性特別適合合成氨、乙烯生產等高溫高壓工藝，亦可用于冶金、電力領域固體表面溫度檢測。配合顯示儀表或控制系統使用時，需搭配專用補償導線以確保信號傳輸準確性。101622
隔爆型、本安型熱電偶
WRCK2-432, WREK-501, WREK-521, WREK-531,WREK-581, WREK-591, WREK-502, WREK-522, WREK-532, WREK-582, WREK-592. WREK2-521, WREK2-531, WREK2-522, WREK2-532, WRNK-501, WRNK-521, WRNK-531,WRNK-581，WRNK-591，WRNK-502，WRNK-522，WRNK-532，WRNK-592，WRNK-582，WRNK2-521，WRNK2-531，WRNK2-522，WRNK2-532，WRCK-501，WRCK-521，WRCK-531，WRCK-591，WRCK-581，
產品介紹： 工業用隔爆或本安型熱電偶是一種溫度傳感器，在化學工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變?yōu)殡娦盘?hào)，傳遞給顯示，記錄和調節儀表，對系統實行檢測，調節和控制。在化工廠，生產現場常伴有各種易燃、易爆等化學氣體、蒸汽，如果使用普通熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆或本安型熱電偶作溫度傳感器，本廠生產的隔爆或本安型熱電偶產品適用在dIIBT4～dIICT6、ibIIBT4、iaIIBT4、iaIICT6溫度組別區間內具有爆炸性氣體危險的場所內。
產品簡介
在化工廠，生產現場常伴著各種易燃，易爆等化學氣體、蒸汽，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸，因此，在這些場合必須使用隔爆熱電偶作溫度傳感器，隔爆型熱電偶產品適用在dIIBT4~dIICT6溫度組別區間內具有爆炸性氣體危險的場所內。
隔爆熱電偶技術性能符合ZBN11002-87工業熱電偶技術條件和ZBY300-85工業熱電偶分度表及允許誤差，同時產品均符合爆炸性環境用防爆電氣設備通用要求GB3836.1-83標準。
工業用隔爆熱電偶有鎳鉻-鎳硅(.K型）和鎳鉻-銅鎳（E型）兩種。
工作原理
隔爆熱電偶和裝配式熱電偶的結構，原理基本相同，所區別的是，隔爆型產品接線盒（外殼）在設計上采用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機構強度；橡膠密封圈的熱穩定性均符合國家防爆標準。所以，當接線盒內部的爆性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散-傳爆。
由于產品采用上述防爆特殊結構，使產品完全符合使用在 dIIBT4 至或 dIICT6 防爆類別范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。
|
