模擬，霍爾式接近開關NJK-5002CD 供應
產品概述

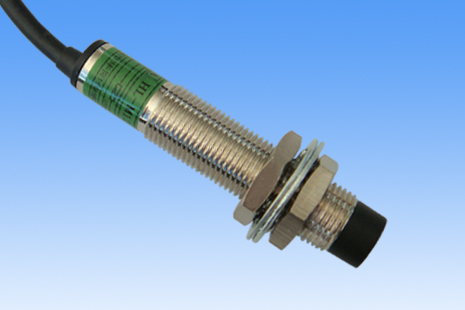

NJK-5002CD模擬霍爾式接近開關是一種基于霍爾效應原理設計的非接觸式磁性傳感器，專為工業自動化領域的位置檢測需求開發。該產品采用集成封裝工藝，能夠穩定地將磁場變化轉換為開關信號輸出，適用于各類機械設備的行程控制、位置檢測等應用場景。其M12標準螺紋結構便于安裝，金屬外殼設計兼顧耐用性與抗干擾能力。136
核心性能特點
該產品具有10mm±10%的標準檢測距離，可準確感知φ12×2mm磁鐵的運動狀態。工作電壓覆蓋DC5-30V寬范圍，支持-30℃至+65℃的工作環境，濕度耐受范圍達35-95%RH。采用NPN三線常開/常閉雙信號輸出模式，響應頻率高且重復定位精度穩定。產品內置LED狀態指示燈，可直觀顯示檢測狀態，同時環氧樹脂灌封工藝確保在震動、粉塵等復雜工況下可靠運行。11016
典型應用場景
NJK-5002CD廣泛應用于紡織機械的紗線張力控制、印刷設備的紙張定位、自動化生產線的物料計數等場景。其非接觸式檢測特性特別適合需要防塵防爆的場合，如包裝機械的密封位置檢測、物流分揀系統的物件感應等。產品可通過磁鐵極性識別實現雙向檢測功能，在起重機限位保護、電梯平層控制等安全系統中表現優異。61519
產品技術細節
該型號采用屏蔽式安裝結構，有效減少周邊電磁干擾。內部電路包含電壓調整器、差分放大器和施密特觸發器，輸出級采用集電極開路設計，可直接驅動繼電器或PLC輸入模塊。檢測距離受溫度影響控制在±15%以內，標配1.2米長防水電纜，也可根據需求定制線纜長度。產品兼容多種磁性材料檢測，包括釹鐵硼、鋁鎳鈷等永磁體。162025
服務與適配方案
我們提供多種規格的配套磁鐵選配服務，滿足不同安裝間距需求。產品支持垂直或水平安裝方式，金屬外殼采用鍍鎳防腐蝕處理。對于特殊應用場景，可提供防油污型、高溫型等定制化版本。產品經過嚴格的老化測試，確保在連續工作條件下保持性能穩定，是替代機械式行程開關的理想選擇。32227
模擬，霍爾式接近開關
J4-D8V JCW-30QA JCW-40QA JCW-48QA NJK-5001C NJK-5001D NJK-5001A
NJK-5001B NJK-5002C NJK-5002D NJK-5002CD NJK-5002A NJK-5002B NJK-5002AB
NJK-8002C NJK-8002D NJK-8002CD NJK-8002A NJK-8002B NJK-8002AB NJK-5003C NJK-5003D NJK-5003CD NJK-5003A NJK-5003B NJK-5003AB
位移量線性傳感器, 霍爾位移傳感器 ,電容式接近開關 ,磁感應線性傳感器,模擬量接近開關
外形編號: XTH XTL XTM
外形尺寸: M18X1X70 M30X1.5X75 40X40X118......
檢測距離: 埋入式:5mm 非埋入式:8mm - 埋入式:15mm非埋入式:20mm
電流型型號: XTH-05P1,XTH-K08P1,XTM-15P1,XTM-K20P1......
電壓型型號: XTH-05P2,XTH-K08P2,XTM-15P2,XTM-K20P2......
功耗 檢測時 ≤20mA ... < 4mA
功耗 無檢測時 ≤20mA
電壓范圍: 15-30V DC
負載電阻 電 流 型: 0 ～ 300 Ω
負載電阻 電 壓 型: ≥500KΩ
輸 出 電 流 型: 4 ～ 20 mA
輸 出 電 壓 型: 0 ～ 10 V
輸出特性曲線: 略
允許電壓波動: ≤ 5%
空載電流（24V時） 40mA
輸出信號: PNP模擬
線性誤差: ≤2%
外殼材料: 金屬表面處理/ABS塑料
溫度飄移: ≤0.01mm／℃
重復精度: ≤１％
環境溫度: －25℃ ～85℃
防護等級 IP67
霍爾式接近開關原理簡介
具當一塊通有電流的金屬或半導體薄片垂直地放在磁場中時，薄片的兩端就會產生電位差，這種現象就稱為霍爾效應。兩端具有的電位差值稱為霍爾電勢U，其表達式為
U=KIB/d
其中K為霍爾系數，I為薄片中通過的電流，B為外加磁場（洛倫慈力Lorrentz）的磁感應強度，d是薄片的厚度。
由此可見，霍爾效應的靈敏度高低與外加磁場的磁感應強度成正比的關系。
霍爾開關的輸入端是以磁感應強度B來表征的，當B值達到一定的程度時，霍爾開關內部的觸發器翻轉，霍爾開關的輸出電平狀態也隨之翻轉。輸出端一般采用晶體管輸出，和接近開關類似有NPN、PNP、常開型、常閉型、鎖存型（雙極性）、雙信號輸出之分。
霍爾開關具有無觸電、低功耗、長使用壽命、響應頻率高等特點，內部采用環氧樹脂封灌成一體化，所以能在各類惡劣環境下可靠的工作�；魻栭_關可應用于接近開關，壓力開關，里程表等，作為一種新型的電器配件。
