模擬，霍爾式接近開關NJK-5002AB 價格
產品概述

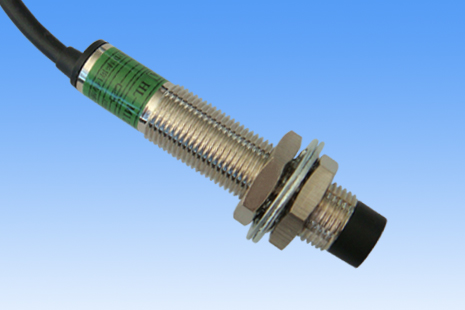

模擬霍爾式接近開關NJK-5002AB是一款基于霍爾效應原理設計的磁性感應傳感器，采用屏蔽式結構和直流型供電方案。該產品可檢測φ12*2mm磁鐵，標準檢測距離為10mm±10%，工作溫度范圍覆蓋-30℃至+65℃，適合多種工業環境應用。其輸出方式支持NPN/PNP三線制配置，提供常開或常閉觸點選擇，便于與PLC等控制設備兼容。產品采用環氧樹脂一體化封裝工藝，具備良好的抗震、防塵和耐腐蝕特性，可適應紡織、機械、自動化生產線等場景的位置檢測需求。1412
核心功能特點
該型號開關通過磁場變化觸發信號輸出，響應頻率可達5000Hz，動作響應時間短，能實現高速運動物體的精準位置判斷。產品內置溫度補償電路，在-10℃至70℃環境下檢測距離偏差控制在±15%以內，穩定性優于常規電感式接近開關。其M12圓柱形外殼設計支持齊平或非齊平安裝方式，背部配備LED狀態指示燈，便于現場調試和維護。配合配套磁鐵使用時，可實現無接觸式檢測，避免機械磨損，延長使用壽命。122219
典型應用場景
NJK-5002AB廣泛應用于天車定位、推焦車行程控制、自動包裝機械的物料檢測等場景。在冶金行業可替代傳統機械限位開關，用于高溫環境下的設備聯鎖保護；在起重設備中通過磁鐵隨動檢測實現吊鉤高度監控；在自動化產線上可用于計數、分揀和到位檢測等功能。產品支持DC 5-30V寬電壓輸入，輸出電流達200mA，可直接驅動小型繼電器或作為PLC輸入信號源。3920
產品參數配置
標準款提供10mm有效檢測距離，配套磁鐵采用釹鐵硼材質，磁感應強度約2300高斯。三線制接線方式含棕色（電源+）、藍色（電源-）、黑色（信號輸出）導線，線長標配1.5米。產品提供NPN常開、PNP常閉等多種輸出組合可選，防護等級滿足IP67標準，可短期耐受95%相對濕度環境。工作電壓波動范圍±10%時仍能保持穩定輸出，安裝間距建議大于2倍檢測距離以避免相鄰設備干擾。141723
服務與支持
產品出廠前經過嚴格的動作特性測試和老化試驗，確保批次一致性。提供技術參數咨詢、選型指導和安裝示意圖等配套服務。對于特殊應用場景可提供定制化解決方案，包括不同導線長度、連接器接口或外殼材質的非標選項。用戶可根據實際需求選擇單件或批量采購方案，產品包裝采用防靜電材料，附帶簡易安裝支架和磁鐵固定配件。242730
模擬，霍爾式接近開關
J4-D8V JCW-30QA JCW-40QA JCW-48QA NJK-5001C NJK-5001D NJK-5001A
NJK-5001B NJK-5002C NJK-5002D NJK-5002CD NJK-5002A NJK-5002B NJK-5002AB
NJK-8002C NJK-8002D NJK-8002CD NJK-8002A NJK-8002B NJK-8002AB NJK-5003C NJK-5003D NJK-5003CD NJK-5003A NJK-5003B NJK-5003AB
位移量線性傳感器, 霍爾位移傳感器 ,電容式接近開關 ,磁感應線性傳感器,模擬量接近開關
外形編號: XTH XTL XTM
外形尺寸: M18X1X70 M30X1.5X75 40X40X118......
檢測距離: 埋入式:5mm 非埋入式:8mm - 埋入式:15mm非埋入式:20mm
電流型型號: XTH-05P1,XTH-K08P1,XTM-15P1,XTM-K20P1......
電壓型型號: XTH-05P2,XTH-K08P2,XTM-15P2,XTM-K20P2......
功耗 檢測時 ≤20mA ... < 4mA
功耗 無檢測時 ≤20mA
電壓范圍: 15-30V DC
負載電阻 電 流 型: 0 ～ 300 Ω
負載電阻 電 壓 型: ≥500KΩ
輸 出 電 流 型: 4 ～ 20 mA
輸 出 電 壓 型: 0 ～ 10 V
輸出特性曲線: 略
允許電壓波動: ≤ 5%
空載電流（24V時） 40mA
輸出信號: PNP模擬
線性誤差: ≤2%
外殼材料: 金屬表面處理/ABS塑料
溫度飄移: ≤0.01mm／℃
重復精度: ≤１％
環境溫度: －25℃ ～85℃
防護等級 IP67
霍爾式接近開關原理簡介
具當一塊通有電流的金屬或半導體薄片垂直地放在磁場中時，薄片的兩端就會產生電位差，這種現象就稱為霍爾效應。兩端具有的電位差值稱為霍爾電勢U，其表達式為
U=KIB/d
其中K為霍爾系數，I為薄片中通過的電流，B為外加磁場（洛倫慈力Lorrentz）的磁感應強度，d是薄片的厚度。
由此可見，霍爾效應的靈敏度高低與外加磁場的磁感應強度成正比的關系。
霍爾開關的輸入端是以磁感應強度B來表征的，當B值達到一定的程度時，霍爾開關內部的觸發器翻轉，霍爾開關的輸出電平狀態也隨之翻轉。輸出端一般采用晶體管輸出，和接近開關類似有NPN、PNP、常開型、常閉型、鎖存型（雙極性）、雙信號輸出之分。
霍爾開關具有無觸電、低功耗、長使用壽命、響應頻率高等特點，內部采用環氧樹脂封灌成一體化，所以能在各類惡劣環境下可靠的工作�；魻栭_關可應用于接近開關，壓力開關，里程表等，作為一種新型的電器配件。
|
