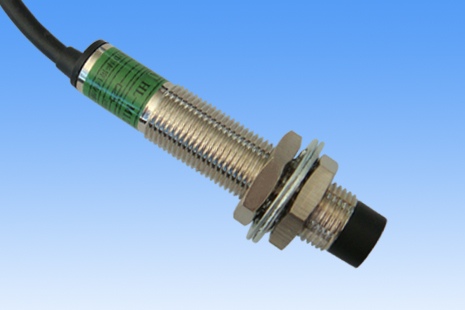

模擬，霍爾式接近開關NJK-5003B 供應
產品概述
NJK-5003B是一款基于霍爾效應原理設計的接近開關，屬于非接觸式磁性傳感器，專為工業自動化場景中的位置檢測需求開發。其核心功能是通過感應磁場變化輸出穩定的電信號，實現設備運行狀態的精準控制。產品采用直流6-36V寬電壓供電，適配性強，可滿足不同工業場景的電氣兼容性要求。外殼采用金屬銅材質，兼具耐用性與電磁屏蔽性能，適合復雜環境下的長期穩定工作。111
功能特點
該產品采用三線制NPN輸出方式，支持常開（NO）或常閉（NC）配置，用戶可根據實際需求選擇。其霍爾式感應機制僅對磁性物體有效，抗干擾能力強，避免了金屬粉塵或非磁性物質誤觸發的風險。檢測距離精準，響應頻率高，適用于高速運動部件的實時監測。產品內置環氧樹脂封裝工藝，具備防水、防震和耐腐蝕特性，可適應-25℃至85℃的工作溫度范圍，在冶金、物流輸送、自動化機床等場景中表現優異。720
應用場景
NJK-5003B廣泛應用于工業自動化領域，如自動門禁系統的位置反饋、包裝機械的物料計數、生產線工件的定位控制等。其緊湊的圓柱形結構設計（M8/M12規格可選）便于安裝，可直接嵌入設備外殼。產品兼容繼電器、PLC等負載，支持信號燈指示或數字量輸入模塊連接，簡化了系統集成流程。典型應用案例包括替代傳統機械限位開關，實現無磨損、長壽命的自動化控制解決方案。519
服務保障
我們提供多種規格的霍爾式接近開關系列產品，包括不同輸出類型（NPN/PNP）和檢測距離的型號。用戶可根據具體需求選擇適配版本，如NJK-5003A（常開型）或NJK-5003D（常閉型）。產品經嚴格的質量管控流程，確保性能的一致性與可靠性。同時提供技術咨詢與選型指導服務，協助用戶優化檢測方案。1323
模擬，霍爾式接近開關
J4-D8V JCW-30QA JCW-40QA JCW-48QA NJK-5001C NJK-5001D NJK-5001A
NJK-5001B NJK-5002C NJK-5002D NJK-5002CD NJK-5002A NJK-5002B NJK-5002AB
NJK-8002C NJK-8002D NJK-8002CD NJK-8002A NJK-8002B NJK-8002AB NJK-5003C NJK-5003D NJK-5003CD NJK-5003A NJK-5003B NJK-5003AB
位移量線性傳感器, 霍爾位移傳感器 ,電容式接近開關 ,磁感應線性傳感器,模擬量接近開關
外形編號: XTH XTL XTM
外形尺寸: M18X1X70 M30X1.5X75 40X40X118......
檢測距離: 埋入式:5mm 非埋入式:8mm - 埋入式:15mm非埋入式:20mm
電流型型號: XTH-05P1,XTH-K08P1,XTM-15P1,XTM-K20P1......
電壓型型號: XTH-05P2,XTH-K08P2,XTM-15P2,XTM-K20P2......
功耗 檢測時 ≤20mA ... < 4mA
功耗 無檢測時 ≤20mA
電壓范圍: 15-30V DC
負載電阻 電 流 型: 0 ～ 300 Ω
負載電阻 電 壓 型: ≥500KΩ
輸 出 電 流 型: 4 ～ 20 mA
輸 出 電 壓 型: 0 ～ 10 V
輸出特性曲線: 略
允許電壓波動: ≤ 5%
空載電流（24V時） 40mA
輸出信號: PNP模擬
線性誤差: ≤2%
外殼材料: 金屬表面處理/ABS塑料
溫度飄移: ≤0.01mm／℃
重復精度: ≤１％
環境溫度: －25℃ ～85℃
防護等級 IP67
霍爾式接近開關原理簡介
具當一塊通有電流的金屬或半導體薄片垂直地放在磁場中時，薄片的兩端就會產生電位差，這種現象就稱為霍爾效應。兩端具有的電位差值稱為霍爾電勢U，其表達式為
U=KIB/d
其中K為霍爾系數，I為薄片中通過的電流，B為外加磁場（洛倫慈力Lorrentz）的磁感應強度，d是薄片的厚度。
由此可見，霍爾效應的靈敏度高低與外加磁場的磁感應強度成正比的關系。
霍爾開關的輸入端是以磁感應強度B來表征的，當B值達到一定的程度時，霍爾開關內部的觸發器翻轉，霍爾開關的輸出電平狀態也隨之翻轉。輸出端一般采用晶體管輸出，和接近開關類似有NPN、PNP、常開型、常閉型、鎖存型（雙極性）、雙信號輸出之分。
霍爾開關具有無觸電、低功耗、長使用壽命、響應頻率高等特點，內部采用環氧樹脂封灌成一體化，所以能在各類惡劣環境下可靠的工作。霍爾開關可應用于接近開關，壓力開關，里程表等，作為一種新型的電器配件。
