模擬，霍爾式接近開關NJK-8002CD 廠家
產品概述

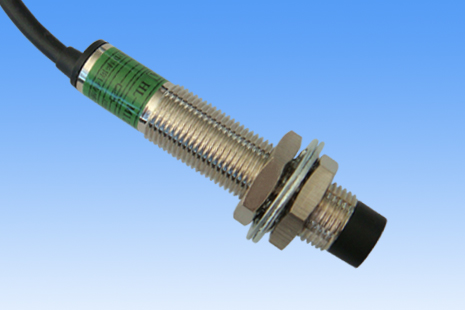

模擬霍爾式接近開關NJK-8002CD是一種基于霍爾效應原理設計的非接觸式傳感裝置，專為工業自動化控制中的位置檢測、速度測量及安全防護等應用場景開發。該產品通過感應磁場變化實現精準信號輸出，無需機械接觸即可完成對磁性物體的檢測，具有響應快速、穩定性強、使用壽命長等特點。其核心采用高性能霍爾元件，結合優化的電路設計，確保在復雜電磁環境下仍能保持可靠工作。
功能與設計特點
NJK-8002CD采用一體化防水外殼設計，材質選用耐腐蝕的工程塑料與金屬復合材料，適應油污、粉塵及潮濕等惡劣工業環境。產品支持NPN/PNP雙輸出模式，用戶可根據控制系統需求靈活選擇常開（NO）或常閉（NC）配置。內置信號處理電路能有效抑制干擾，輸出波形純凈，適用于高精度要求的場合，如自動化生產線、包裝機械或起重設備的限位控制。
應用場景
該產品廣泛應用于冶金、紡織、印刷、物流等領域，特別適用于需要頻繁啟�；蚋咚贆z測的場景。例如，在流水線上用于計數或分揀，或在機械設備中作為安全連鎖裝置的觸發開關。其緊湊的結構設計便于安裝，可通過螺紋固定或支架適配多種安裝需求，同時提供10mm±10%的檢測距離，滿足中短程檢測的精度要求。2312
技術優勢
NJK-8002CD的優勢在于其寬電壓范圍（DC12-30V）和低功耗特性，兼容大多數工業控制系統。獨特的磁極自適應功能使其能識別不同極性磁場，減少安裝調試的復雜性。此外，產品內置狀態指示燈，便于實時監控工作狀態，提升維護效率。通過嚴格的耐久性測試，確保在高溫或振動條件下性能穩定，降低設備維護成本。91518
用戶適配性
為滿足多樣化需求，產品提供多種電纜長度和接口選項，支持定制化服務。其設計兼顧通用性與專業性，既可替代傳統機械開關，也能集成于智能控制系統，助力工業自動化升級。通過簡化操作流程和提升兼容性，NJK-8002CD為用戶提供高效、經濟的解決方案。2126
模擬，霍爾式接近開關
J4-D8V JCW-30QA JCW-40QA JCW-48QA NJK-5001C NJK-5001D NJK-5001A
NJK-5001B NJK-5002C NJK-5002D NJK-5002CD NJK-5002A NJK-5002B NJK-5002AB
NJK-8002C NJK-8002D NJK-8002CD NJK-8002A NJK-8002B NJK-8002AB NJK-5003C NJK-5003D NJK-5003CD NJK-5003A NJK-5003B NJK-5003AB
位移量線性傳感器, 霍爾位移傳感器 ,電容式接近開關 ,磁感應線性傳感器,模擬量接近開關
外形編號: XTH XTL XTM
外形尺寸: M18X1X70 M30X1.5X75 40X40X118......
檢測距離: 埋入式:5mm 非埋入式:8mm - 埋入式:15mm非埋入式:20mm
電流型型號: XTH-05P1,XTH-K08P1,XTM-15P1,XTM-K20P1......
電壓型型號: XTH-05P2,XTH-K08P2,XTM-15P2,XTM-K20P2......
功耗 檢測時 ≤20mA ... < 4mA
功耗 無檢測時 ≤20mA
電壓范圍: 15-30V DC
負載電阻 電 流 型: 0 ～ 300 Ω
負載電阻 電 壓 型: ≥500KΩ
輸 出 電 流 型: 4 ～ 20 mA
輸 出 電 壓 型: 0 ～ 10 V
輸出特性曲線: 略
允許電壓波動: ≤ 5%
空載電流（24V時） 40mA
輸出信號: PNP模擬
線性誤差: ≤2%
外殼材料: 金屬表面處理/ABS塑料
溫度飄移: ≤0.01mm／℃
重復精度: ≤１％
環境溫度: －25℃ ～85℃
防護等級 IP67
霍爾式接近開關原理簡介
具當一塊通有電流的金屬或半導體薄片垂直地放在磁場中時，薄片的兩端就會產生電位差，這種現象就稱為霍爾效應。兩端具有的電位差值稱為霍爾電勢U，其表達式為
U=KIB/d
其中K為霍爾系數，I為薄片中通過的電流，B為外加磁場（洛倫慈力Lorrentz）的磁感應強度，d是薄片的厚度。
由此可見，霍爾效應的靈敏度高低與外加磁場的磁感應強度成正比的關系。
霍爾開關的輸入端是以磁感應強度B來表征的，當B值達到一定的程度時，霍爾開關內部的觸發器翻轉，霍爾開關的輸出電平狀態也隨之翻轉。輸出端一般采用晶體管輸出，和接近開關類似有NPN、PNP、常開型、常閉型、鎖存型（雙極性）、雙信號輸出之分。
霍爾開關具有無觸電、低功耗、長使用壽命、響應頻率高等特點，內部采用環氧樹脂封灌成一體化，所以能在各類惡劣環境下可靠的工作�；魻栭_關可應用于接近開關，壓力開關，里程表等，作為一種新型的電器配件。
|
