拉繩開關JSB/KLS-1 供應
產品概述
拉繩開關JSB/KLS-1是一種雙向觸動的緊急停機保護裝置，專為各類輸送設備設計。該產品采用鑄鋁外殼，防護等級達到IP65，能在惡劣環境下長期穩定工作。其結構緊湊，安裝靈活，既可安裝在輸送機中間位置，也可布置在兩端，適用于皮帶輸送機、斗式提升機、起重機等多種設備。開關配備自清潔觸點，可靠性高，操作力僅為3-8公斤，確保緊急情況下能快速響應。127
功能特點
JSB/KLS-1拉繩開關具有雙向觸發功能，通過鋼絲繩連接可實現沿線任意位置緊急停機。產品采用整體式蓋板設計，接線和調整無需拆卸開關，維護簡便。開關配備兩對單刀雙擲觸點（1常開1常閉），觸點容量為16A/250V AC，適用于多種控制回路。獨特的雙導線孔設計和3/4英寸螺紋接口便于現場安裝，最大支持40米水平距離或30米傾斜距離的鋼絲繩布置，每3米配有托環支撐以保持繩索張力。1414
應用場景
該產品廣泛應用于冶金、電力、礦山、化工等行業的物料輸送系統，包括常規皮帶輸送機、梭式輸送機、裙邊式給料機等設備。在包裝生產線、堆料/取料系統以及輪船裝卸系統中，JSB/KLS-1能有效實現現場緊急停機，保護設備和人員安全。其醒目的反光標識設計便于快速識別工作狀態，特殊表面處理可適應酸堿鹽等腐蝕性環境。2522
Product Introduction
The JSB/KLS-1 pull rope switch is a bidirectional emergency stop device designed for conveyor systems. Featuring a cast aluminum housing with IP65 protection, it operates reliably in harsh environments. The compact design allows flexible installation along conveyors or at terminals, suitable for belt conveyors, bucket elevators and cranes. With self-cleaning contacts and 3-8kg activation force, it ensures prompt response during emergencies. 1712
Key Features
This switch offers dual-direction triggering through connected wire ropes for emergency stops at any point. The integrated cover enables wiring and adjustment without disassembly. Equipped with SPDT contacts (1NO+1NC) rated 16A/250V AC, it supports various control circuits. Dual cable entries and 3/4" threaded ports facilitate installation, supporting up to 40m horizontal or 30m inclined rope spans with 3m-interval supports. 41425
Applications
Widely used in metallurgy, power generation, mining and chemical industries for material handling systems including belt conveyors and feeders. The device provides effective emergency shutdown for packaging lines, stockyard systems and ship loaders. High-visibility markers enhance status identification, while special surface treatments resist corrosive conditions. 51726

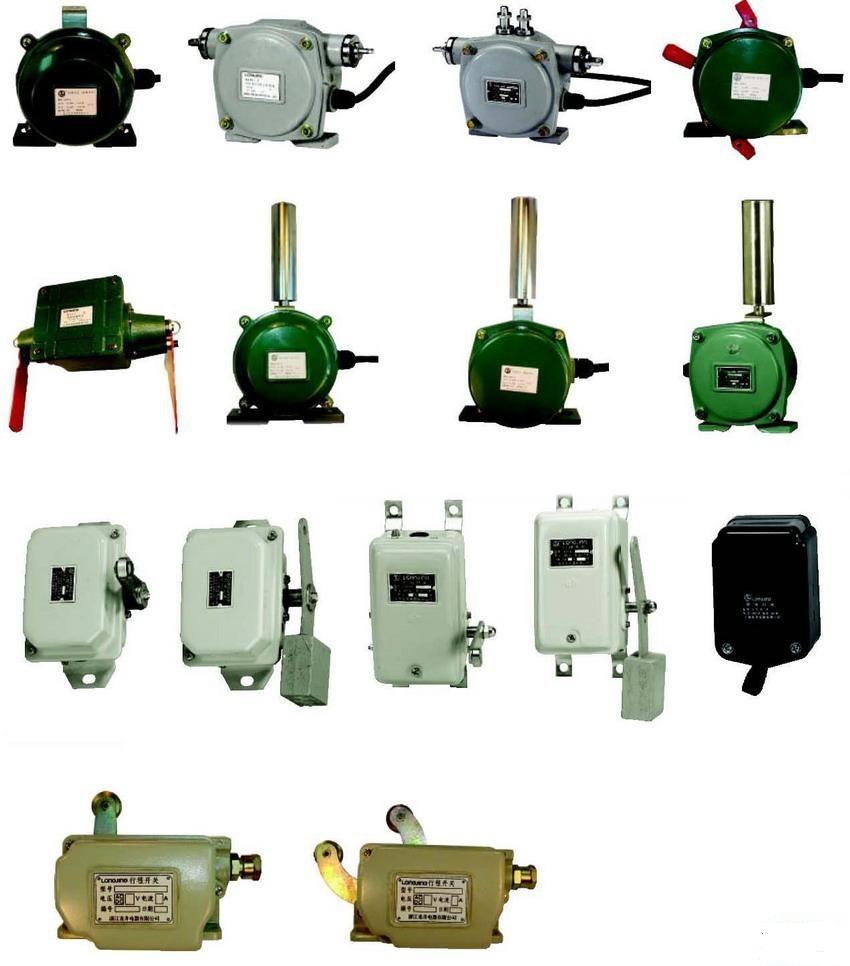

拉繩開關
JKPT1，JKPT2，JLK2-S，JLK3-S，JSB-KPP，JY3/PK-12-30，JJLK1-AW，JSB/KLS-1，JSB/KLS-2，JSB/KPP-12-30，JSB/KPP12-30，LP2-2，LL-A，LX-52，LXA-01GKH-T1-A，LXA-01GKH-T2-A，LXA-02GKH-T1-F，LXA-02GKH-T2-F，LXA-02GKH-T2-A，LS-I，LS-II，L18-1A，PK-10-45，PLS，SPS-2D，SLSFT2系列，XDFL2-ZS，XLLS-D，XTD-LS，XTD-PK，XTD-SH，XTD-SJ，XDT-SL，XTD-ZL，YLXA-10A，YH25-1，YLSD-2，ZS71，ZS73，ZS75，HFKLT2系列，GYLS-I，GRB-19150，GRB-17088，GRB-19670，F(xiàn)KLT2系列，DLK2-15AD-H，DLK2-15B-H，DLK2-15A ,，BLK-2，BLK-1，
拉繩開關（Pull Cord Switch）俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。
適用范圍：
拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等域的各種專門從事散料輸送的輸送設備。
簡介
拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。
自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。
手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。
拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用。
結構和基本原理
拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。
拉繩開關安裝于皮帶輸送機的兩側的機架上，用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使精密凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機停止運行。
安裝和調整
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。
1、將拉繩開關固定在機架上。
2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）
|
