拉繩開關PLS 供應
產品概述
拉繩開關PLS系列是一種緊急停機保護裝置，專為帶式輸送機系統設計，廣泛應用于鋼鐵、水泥、電力、礦山等行業的散料輸送設備中。該產品能夠在緊急情況下快速切斷輸送機電源，有效保護設備和人員安全。其結構緊湊、操作簡便，安裝于輸送機兩側機架上，通過鋼絲繩聯動實現沿線任意位置觸發停機功能。12
產品特點
PLS拉繩開關采用堅固的鋁合金或不銹鋼外殼，具有優異的防塵、防腐蝕性能，適合在惡劣工業環境中長期穩定工作。產品設計采用雙側觸動機構，支持雙向操作，既可安裝在輸送機中間位置也可布置在兩端。獨特的手動復位功能避免了誤操作風險，醒目的機械指示裝置可直觀顯示設備狀態。內部采用精密凸輪結構和優質微動開關，確保動作靈敏可靠，使用壽命長。36
工作原理
當輸送帶系統發生緊急情況時，操作人員可拉動沿輸送機布置的鋼絲繩，帶動開關擺臂旋轉并驅動內部凸輪機構，觸發微動開關切斷控制電路。該系列產品支持手動復位和自動復位兩種模式，故障排除后通過按壓復位按鈕或自動恢復至初始工作狀態。鋼絲繩連接系統配有專用支撐托環，確保拉力傳遞穩定可靠。512
安裝應用
PLS系列拉繩開關推薦安裝在輸送機兩側便于操作的檢修通道處，同側開關間距建議30-50米，采用直徑4mm覆塑鋼絲繩連接。安裝時需配置專用支架和支撐吊環，保持鋼絲繩張力均衡。產品適用于各類皮帶輸送機、斗式提升機、堆取料系統等連續輸送設備，是現場緊急停機的理想解決方案。維護時僅需定期檢查鋼絲繩張力和開關動作靈活性。1622
適用范圍
該系列產品特別適合冶金、煤炭、建材、港口等行業的散料輸送系統，包括常規皮帶機、裙邊式給料機、梭式輸送機等設備的安全保護。在電力、化工、礦山等領域的物料輸送系統中也表現出色，能夠有效預防設備故障和人身傷害事故。針對特殊工況可提供不銹鋼材質版本，滿足高溫、高濕等嚴苛環境要求。2024
拉繩開關

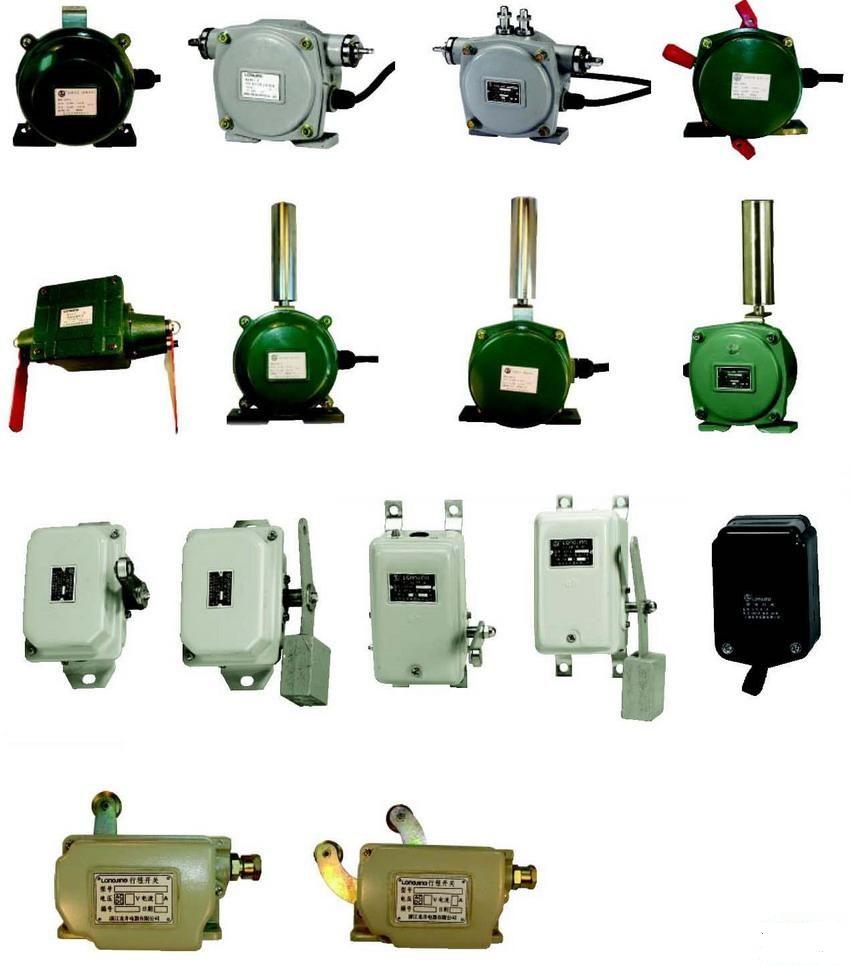

JKPT1，JKPT2，JLK2-S，JLK3-S，JSB-KPP，JY3/PK-12-30，JJLK1-AW，JSB/KLS-1，JSB/KLS-2，JSB/KPP-12-30，JSB/KPP12-30，LP2-2，LL-A，LX-52，LXA-01GKH-T1-A，LXA-01GKH-T2-A，LXA-02GKH-T1-F，LXA-02GKH-T2-F，LXA-02GKH-T2-A，LS-I，LS-II，L18-1A，PK-10-45，PLS，SPS-2D，SLSFT2系列，XDFL2-ZS，XLLS-D，XTD-LS，XTD-PK，XTD-SH，XTD-SJ，XDT-SL，XTD-ZL，YLXA-10A，YH25-1，YLSD-2，ZS71，ZS73，ZS75，HFKLT2系列，GYLS-I，GRB-19150，GRB-17088，GRB-19670，F(xiàn)KLT2系列，DLK2-15AD-H，DLK2-15B-H，DLK2-15A ,，BLK-2，BLK-1，
拉繩開關（Pull Cord Switch）俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。
適用范圍：
拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等域的各種專門從事散料輸送的輸送設備。
簡介
拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。
自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。
手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。
拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用。
結構和基本原理
拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。
拉繩開關安裝于皮帶輸送機的兩側的機架上，用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使精密凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機停止運行。
安裝和調整
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。
1、將拉繩開關固定在機架上。
2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）
