拉繩開關LXA-02GKH-T2-F 廠家
產品概述
拉繩開關LXA-02GKH-T2-F是一款專為工業輸送系統設計的安全保護裝置，采用不銹鋼材質外殼，具備雙向觸發功能。該產品適用于冶金、煤炭、水泥、電力、港口等多個行業，可在緊急情況下快速停機，有效保護設備和人員安全。其結構緊湊，安裝靈活，可適配不同工況需求。14
核心特點
產品采用鋁合金鑄造殼體，重量輕且強度高，防護等級達到IP67，能在惡劣環境中穩定工作。內置進口微動開關，觸點容量大，響應靈敏，使用壽命長。整體式蓋板設計便于接線和維護，無需拆卸開關。提供鋼絲繩、繩夾等完整附件，支持手動復位，操作簡便可靠。1719
技術參數
工作電壓覆蓋220V/380V，觸點配置為1常開+1常閉，接點容量為AC380V 3A。適用溫度范圍-40℃至+60℃，動作角度15°極限角度75°，拉力要求3-8公斤。外殼材質為不銹鋼或鑄鐵，防銹耐腐蝕，適合長期戶外使用。41220
應用場景
主要用于皮帶輸送機、斗式提升機、起重機等設備的緊急停機保護。可安裝在輸送機中間或兩端，通過拉動鋼絲繩觸發信號，實現全線快速停機。在港口裝卸系統、礦山開采等場景中表現優異。31319
安裝與維護
建議每50米安裝一對開關，采用覆塑鋼絲繩連接并搭配托環支撐。安裝位置需便于操作且低于輸送帶，爬坡段需縮短間距。產品出廠配備1.2米四芯電纜，接線標識清晰，維護時注意保持外殼清潔。41226
Product Overview
The LXA-02GKH-T2-F pull rope switch is a safety device designed for industrial conveyor systems, featuring stainless steel housing and bidirectional activation. Suitable for industries like metallurgy, coal, cement, and ports, it enables rapid emergency shutdown to safeguard equipment and personnel. Its compact design allows flexible installation for diverse operational needs.14
Key Features
Constructed with lightweight yet durable aluminum alloy housing, it achieves IP67 protection for reliable performance in harsh conditions. Equipped with imported microswitches offering high contact capacity and fast response. The integrated cover facilitates wiring without disassembly, while complete accessories (wire ropes/clamps) and manual reset ensure user-friendly operation.1719
Specifications
Operates at 220V/380V with 1NO+1NC contacts (AC380V 3A). Temperature range spans -40℃ to +60℃, with 15° action angle and 3-8kg triggering force. Stainless steel/iron casing resists corrosion for outdoor durability.41220
Applications
Ideal for emergency stops on belt conveyors, bucket elevators, and cranes. Mountable at midpoints or ends, it triggers shutdown via rope pull. Excels in port logistics and mining scenarios.31319
Installation
Install pairs every 50m using plastic-coated steel ropes with support rings. Position below conveyors for accessibility, reducing spacing on slopes. Includes 1.2m 4-core labeled cables; maintain clean casing for optimal performance.41226

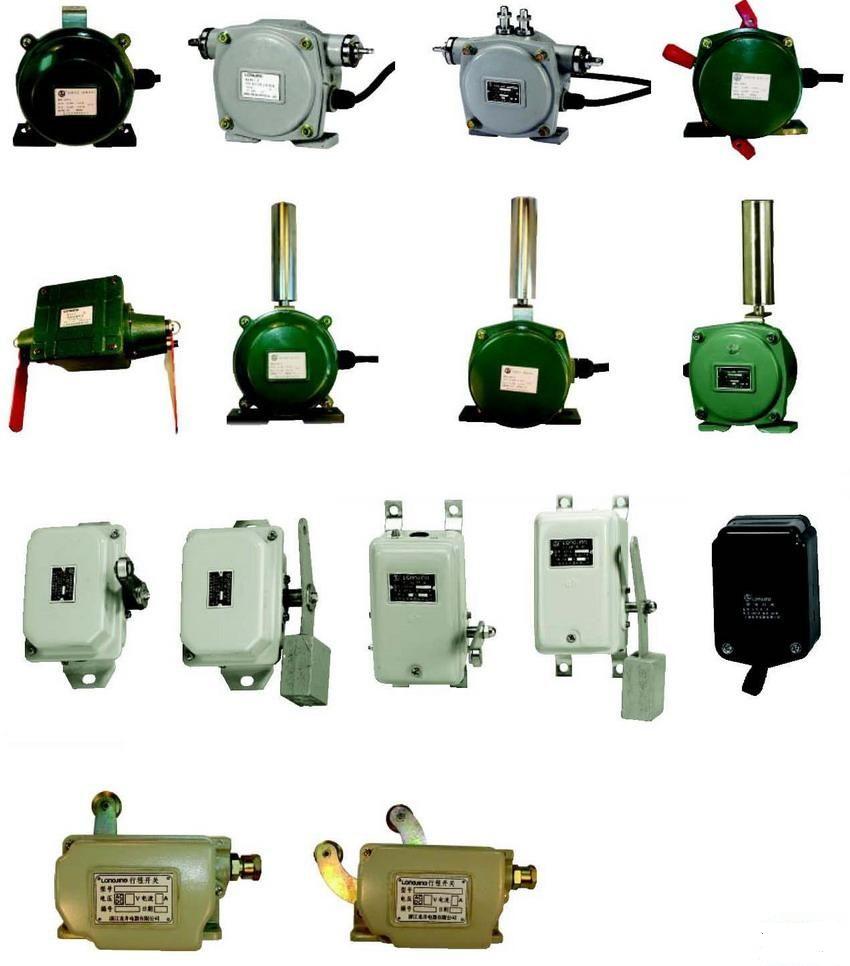

拉繩開關
JKPT1，JKPT2，JLK2-S，JLK3-S，JSB-KPP，JY3/PK-12-30，JJLK1-AW，JSB/KLS-1，JSB/KLS-2，JSB/KPP-12-30，JSB/KPP12-30，LP2-2，LL-A，LX-52，LXA-01GKH-T1-A，LXA-01GKH-T2-A，LXA-02GKH-T1-F，LXA-02GKH-T2-F，LXA-02GKH-T2-A，LS-I，LS-II，L18-1A，PK-10-45，PLS，SPS-2D，SLSFT2系列，XDFL2-ZS，XLLS-D，XTD-LS，XTD-PK，XTD-SH，XTD-SJ，XDT-SL，XTD-ZL，YLXA-10A，YH25-1，YLSD-2，ZS71，ZS73，ZS75，HFKLT2系列，GYLS-I，GRB-19150，GRB-17088，GRB-19670，F(xiàn)KLT2系列，DLK2-15AD-H，DLK2-15B-H，DLK2-15A ,，BLK-2，BLK-1，
拉繩開關（Pull Cord Switch）俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。
適用范圍：
拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等域的各種專門從事散料輸送的輸送設備。
簡介
拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。
自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。
手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。
拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用。
結構和基本原理
拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。
拉繩開關安裝于皮帶輸送機的兩側的機架上，用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使精密凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機停止運行。
安裝和調整
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。
1、將拉繩開關固定在機架上。
2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）
