拉繩開關JSB/KPP12-30 廠家
產品概述
JSB/KPP12-30拉繩開關是一種專為工業輸送設備設計的安全保護裝置，主要用于皮帶輸送機、斗式提升機、堆料/取料系統等設備的緊急停機保護。該產品采用雙向觸動設計，當輸送帶發生緊急事故時，可通過拉動任意一側鋼絲繩觸發停機信號，有效保障設備和人員安全。其結構緊湊、安裝便捷，適用于冶金、電力、礦山、水泥等多個工業領域。12
工作原理與結構特點
該拉繩開關通過鋼絲繩聯動機械傳動機構實現功能。當鋼絲繩被拉動時，驅動臂帶動扭力彈簧使凸輪位移，觸發內部微動開關切斷控制線路。產品采用鑄鋁防風雨外殼，具備良好的防護性能，可適應惡劣環境。開關包含拉桿、復位柄、凸輪及微動開關等核心部件，提供手動復位和自動復位兩種工作模式，滿足不同工況需求。114
技術參數與性能
JSB/KPP12-30配備兩組SPDT(單刀雙擲)開關觸點，額定參數為16A/250V AC。產品最大安裝間距為水平40米或傾斜30米，配套使用直徑4mm鋼絲繩，并建議每3米設置托環支撐。其鎖定角度為20度，拉力范圍3-8公斤，雙向操作設計確保從任意方向拉動均可可靠觸發。整體結構采用無維護設計，具備較長的使用壽命。220
應用場景與安裝說明
本產品廣泛應用于常規皮帶輸送機、梭式輸送機、輪船裝卸系統等場景。安裝時需將開關固定于輸送機兩側檢修通道，確保操作便利性。建議成對安裝，間距50米左右，通過緊線器調整鋼絲繩張力至均衡狀態。特別注意在爬坡段需縮短安裝間距，以保證響應可靠性。產品采用雙導線孔設計，便于現場接線安裝。122
英文產品描述
The JSB/KPP12-30 pull-wire switch is a safety protection device designed for industrial conveyor systems, including belt conveyors, bucket elevators, and stacker/reclaimer systems. Featuring bidirectional activation, it allows emergency shutdown from either side of the conveyor by pulling the connected wire rope. The product features a robust cast aluminum housing that provides reliable protection in harsh environments. 120
With its mechanical transmission mechanism, the switch converts wire rope movement into electrical signals through precision cams and micro-switches. It offers both manual reset and automatic reset configurations to suit different operational requirements. The standard model includes two sets of SPDT contacts rated at 16A/250V AC, supporting maximum installation spans of 40m horizontally or 30m on inclines. 214
The installation requires mounting on both sides of the conveyor with 4mm diameter wire ropes tensioned properly. Support rings should be installed every 3 meters to prevent excessive sagging. Particularly for inclined sections, reduced spacing between switches is recommended to ensure prompt response. The design simplifies field wiring with dual cable entry ports for convenient connection. 122
Suitable for various material handling applications, this product demonstrates reliable performance in metallurgy, power generation, mining, and cement industries. Its maintenance-free construction and durable components provide long-term service life while ensuring operational safety. The intuitive design allows for straightforward installation and adjustment procedures. 202

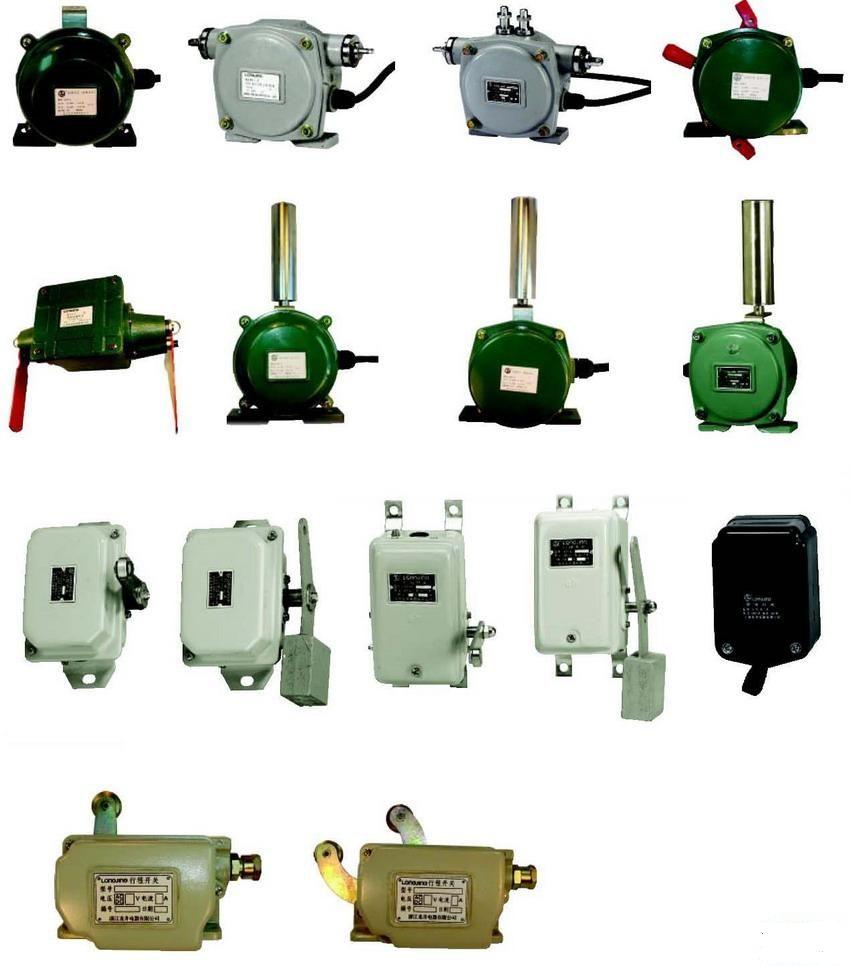

拉繩開關
JKPT1，JKPT2，JLK2-S，JLK3-S，JSB-KPP，JY3/PK-12-30，JJLK1-AW，JSB/KLS-1，JSB/KLS-2，JSB/KPP-12-30，JSB/KPP12-30，LP2-2，LL-A，LX-52，LXA-01GKH-T1-A，LXA-01GKH-T2-A，LXA-02GKH-T1-F，LXA-02GKH-T2-F，LXA-02GKH-T2-A，LS-I，LS-II，L18-1A，PK-10-45，PLS，SPS-2D，SLSFT2系列，XDFL2-ZS，XLLS-D，XTD-LS，XTD-PK，XTD-SH，XTD-SJ，XDT-SL，XTD-ZL，YLXA-10A，YH25-1，YLSD-2，ZS71，ZS73，ZS75，HFKLT2系列，GYLS-I，GRB-19150，GRB-17088，GRB-19670，F(xiàn)KLT2系列，DLK2-15AD-H，DLK2-15B-H，DLK2-15A ,，BLK-2，BLK-1，
拉繩開關（Pull Cord Switch）俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。
適用范圍：
拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等域的各種專門從事散料輸送的輸送設備。
簡介
拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。
自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。
手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。
拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用。
結構和基本原理
拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。
拉繩開關安裝于皮帶輸送機的兩側的機架上，用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使精密凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機停止運行。
安裝和調整
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。
1、將拉繩開關固定在機架上。
2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）
|
