拉繩開關GYLS-I 供應
產品概述
拉繩開關GYLS-I是一款專為帶式輸送機設計的緊急停機保護裝置，采用雙向觸動結構設計，可在膠帶輸送機沿線任意位置安裝使用。該產品在發生緊急事故時，通過拉動鋼絲繩觸發停機信號，有效保護設備和人員安全。其鋁合金鑄造殼體兼具高強度與輕量化特性，表面經過防腐處理，適應工業環境中的粉塵、潮濕等惡劣條件。123
功能特點
本產品具備手動復位與自動復位兩種工作模式。手動復位型通過自鎖裝置保持操作位置，需人工干預恢復初始狀態；自動復位型則在解除拉力后自動歸位。開關內置高性能微動開關和銅管傳動結構，動作靈敏度高，響應時間僅2毫秒，防護等級達IP65以上，確保在震動、油污或溫差變化環境下穩定運行。兩側拉繩臂可同時連接鋼絲繩，形成雙向應急觸發機制。146
應用領域
廣泛應用于鋼鐵、水泥、電力、港口等行業的散料輸送系統，包括常規皮帶機、斗式提升機、堆取料設備及輪船裝卸系統。特別適合需要集中控制的自動化生產線，能通過開關量信號與控制系統聯動，實現減員增效的目標。對輸送機跑偏、堵料或機械故障等突發情況提供快速響應方案。3916
技術參數
工作電壓兼容220V/380V交流電，負載電流≤5A，適應溫度范圍-20℃至+60℃。動作力為50±10N，機械壽命超過10萬次操作。產品標配1.2米四芯電纜，提供常開常閉觸點組合。建議安裝間距30-50米，采用直徑3-5mm覆塑鋼絲繩連接，每3米設置支撐托環以保證觸發可靠性。爬坡段輸送機需縮短安裝距離至25米以內。1525
安裝與服務
采用螺栓固定于輸送機縱梁兩側，出廠附詳細安裝示意圖。提供覆塑鋼絲繩、繩夾及托環等配套附件選配。產品通過嚴格的老化測試和工況模擬驗證，維護時僅需檢查拉桿位置、凸輪狀態及接線緊固度即可。支持定制化服務以滿足不同場景需求，如防爆型、耐高溫型等特殊規格。71018
English Version
Product Overview
The GYLS-I pull-wire switch is an emergency stop protection device specifically designed for belt conveyors. Featuring a bidirectional triggering mechanism, it can be installed at any point along the conveyor line. During emergencies, pulling the connected wire rope activates the stop signal, safeguarding both equipment and personnel. Its die-cast aluminum housing combines high strength with lightweight properties, supplemented by anti-corrosion surface treatment for durability in harsh industrial conditions including dust and moisture. 2324
Key Features
Available in manual-reset and auto-reset variants: the manual type maintains position via a self-locking mechanism requiring manual intervention, while the auto type returns to default state upon tension release. Equipped with precision micro-switches and copper tube transmission, it achieves high sensitivity with 2ms response time. IP65-rated protection ensures reliable operation amid vibration, oil exposure, or temperature fluctuations. Dual rope arms enable bidirectional emergency activation. 4617
Applications
Widely adopted in bulk material handling systems across steel, cement, power, and port industries, including standard belt conveyors, bucket elevators, and ship-loading equipment. Particularly suitable for automated production lines requiring centralized control, it interfaces with control systems via switch signals to optimize operational efficiency. Provides rapid response for conveyor misalignment, material blockage, or mechanical failures. 91623
Specifications
Operates at 220V/380V AC with ≤5A load current, functioning within -20℃ to +60℃. Trigger force is 50±10N with >100,000 mechanical cycles. Includes 1.2m 4-core cable and configurable NO/NC contacts. Recommended installation spacing is 30-50m using 3-5mm plastic-coated wire ropes supported by guide rings every 3m. For inclined conveyors, reduce spacing to 25m. 51425
Installation & Support
Mounts via bolts on conveyor side beams, with detailed diagrams provided. Optional accessories include coated wire ropes and clamps. Rigorous aging tests and scenario simulations ensure reliability. Maintenance involves checking lever position, cam status, and terminal tightness. Customized solutions like explosion-proof or high-temperature models are available. 71826
拉繩開關

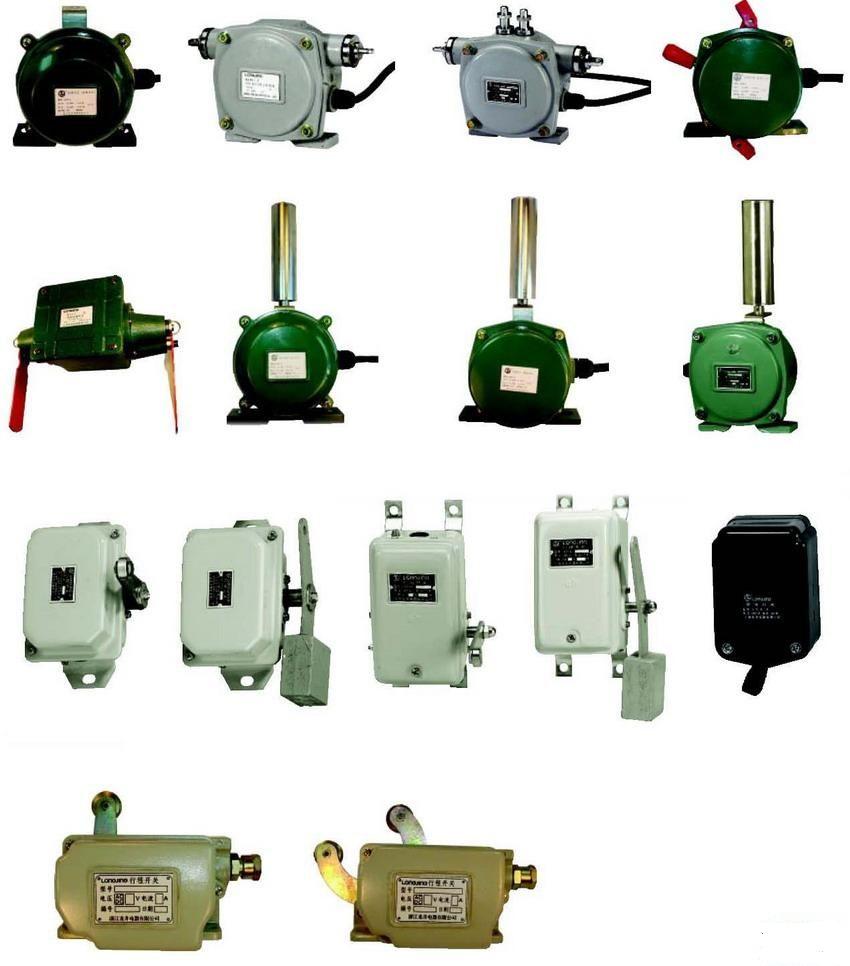

JKPT1，JKPT2，JLK2-S，JLK3-S，JSB-KPP，JY3/PK-12-30，JJLK1-AW，JSB/KLS-1，JSB/KLS-2，JSB/KPP-12-30，JSB/KPP12-30，LP2-2，LL-A，LX-52，LXA-01GKH-T1-A，LXA-01GKH-T2-A，LXA-02GKH-T1-F，LXA-02GKH-T2-F，LXA-02GKH-T2-A，LS-I，LS-II，L18-1A，PK-10-45，PLS，SPS-2D，SLSFT2系列，XDFL2-ZS，XLLS-D，XTD-LS，XTD-PK，XTD-SH，XTD-SJ，XDT-SL，XTD-ZL，YLXA-10A，YH25-1，YLSD-2，ZS71，ZS73，ZS75，HFKLT2系列，GYLS-I，GRB-19150，GRB-17088，GRB-19670，F(xiàn)KLT2系列，DLK2-15AD-H，DLK2-15B-H，DLK2-15A ,，BLK-2，BLK-1，
拉繩開關（Pull Cord Switch）俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。
適用范圍：
拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等域的各種專門從事散料輸送的輸送設備。
簡介
拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。
自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。
手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。
拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用。
結構和基本原理
拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。
拉繩開關安裝于皮帶輸送機的兩側的機架上，用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使精密凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機停止運行。
安裝和調整
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。
1、將拉繩開關固定在機架上。
2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）
|
