拉繩開關YH25-1 廠家
產品概述
拉繩開關YH25-1是一種雙向觸動的緊急停機保護裝置，專為帶式輸送機系統設計，適用于冶金、電力、水泥、港口、礦山等行業的散料輸送設備。該產品采用鑄鋁外殼，具有高強度、輕量化的特點，防護等級達到IP65，可在惡劣環境中穩定工作。其醒目的臂桿設計便于識別操作狀態，手動杠桿復位功能確保緊急停機后快速恢復運行。
產品通過鋼絲繩沿輸送機兩側連接，當發生緊急情況時，任意位置拉動鋼絲繩即可觸發開關切斷控制線路，實現設備快速停機，有效保護人身與設備安全。通用安裝設計支持縱梁頂部或側面安裝，適配不同輸送機結構需求。3610
Product Overview
The YH25-1 pull cord switch is a bidirectional emergency stop device designed for belt conveyor systems, widely used in industries such as metallurgy, power, cement, and mining for bulk material handling. Its durable cast aluminum housing combines high strength with lightweight properties, featuring an IP65 protection rating for reliable operation in harsh environments. The switch s distinctive arm design ensures clear visibility of operational status, while the manual lever reset function allows quick recovery after emergency shutdowns.
Connected via steel cables along conveyor sides, the switch activates immediately upon pulling the cable at any point, cutting off control circuits to halt equipment operation, safeguarding both personnel and machinery. The universal mounting design accommodates installation on conveyor beams (top or sides), adapting to diverse structural requirements. 131518
核心特點
- 靈活安裝：支持輸送機中間或兩端安裝，整體式蓋板簡化接線與調整流程，無需拆卸開關。
- 穩定性能：采用扭力彈簧與精密凸輪傳動機構，動作靈敏且抗干擾性強，使用壽命長。
- 兼容性強：適配常規皮帶機、斗式提升機、起重機等多種設備，提供覆塑鋼絲繩及托環配件以優化張力控制。
Key Features
- Flexible Installation: Compatible with mid-span or end-mounted configurations, featuring an integrated cover for easy wiring adjustment without disassembly.
- Reliable Performance: Torque spring and precision cam mechanism ensure responsive triggering and resistance to misoperation.
- Broad Compatibility: Suitable for diverse equipment like belt conveyors and bucket elevators, with optional plastic-coated cables and support rollers for tension management. 71121
應用場景
該產品適用于鋼鐵廠、電廠等場景的帶式輸送機緊急保護，尤其適合長距離或傾斜輸送線。針對爬坡段設備，建議縮短拉繩間距至30米以內，并搭配每3米一個的托環支撐，確保響應可靠性。
Applications
Ideal for emergency protection in steel plants and power stations conveyor systems, particularly for long-distance or inclined layouts. For slope sections, it is recommended to reduce cord spacing to under 30 meters with supporting rings every 3 meters to maintain operational reliability. 11622
拉繩開關

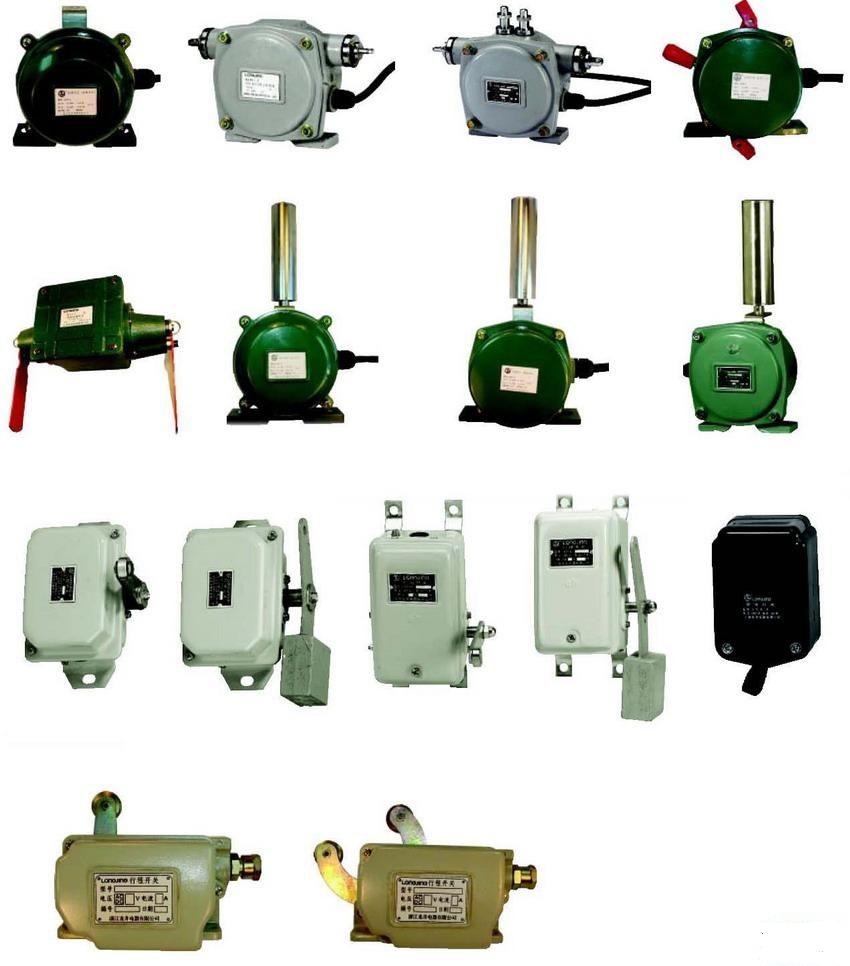

JKPT1，JKPT2，JLK2-S，JLK3-S，JSB-KPP，JY3/PK-12-30，JJLK1-AW，JSB/KLS-1，JSB/KLS-2，JSB/KPP-12-30，JSB/KPP12-30，LP2-2，LL-A，LX-52，LXA-01GKH-T1-A，LXA-01GKH-T2-A，LXA-02GKH-T1-F，LXA-02GKH-T2-F，LXA-02GKH-T2-A，LS-I，LS-II，L18-1A，PK-10-45，PLS，SPS-2D，SLSFT2系列，XDFL2-ZS，XLLS-D，XTD-LS，XTD-PK，XTD-SH，XTD-SJ，XDT-SL，XTD-ZL，YLXA-10A，YH25-1，YLSD-2，ZS71，ZS73，ZS75，HFKLT2系列，GYLS-I，GRB-19150，GRB-17088，GRB-19670，F(xiàn)KLT2系列，DLK2-15AD-H，DLK2-15B-H，DLK2-15A ,，BLK-2，BLK-1，
拉繩開關（Pull Cord Switch）俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。
適用范圍：
拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等域的各種專門從事散料輸送的輸送設備。
簡介
拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。
自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。
手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。
拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用。
結構和基本原理
拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。
拉繩開關安裝于皮帶輸送機的兩側的機架上，用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使精密凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機停止運行。
安裝和調整
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。
1、將拉繩開關固定在機架上。
2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）
|
