拉繩開關XTD-SH 供應
XTD-SH拉繩開關產品介紹
中文介紹
XTD-SH拉繩開關是一種廣泛應用于工業輸送系統中的安全保護裝置。它通過拉繩觸發機制，能夠在輸送帶發生故障或緊急情況時迅速切斷電源，停止輸送機運行，有效防止設備損壞和人員受傷，保障生產安全。
該產品采用高品質的機械結構設計，外殼堅固耐用，能夠適應各種惡劣的工業環境，如高溫、潮濕、粉塵等。其內部的觸發機構靈敏可靠，拉繩動作輕便，響應速度快，確保在緊急情況下能夠及時觸發保護功能。同時，XTD-SH拉繩開關的安裝方式靈活多樣，可根據輸送機的具體布局進行調整，方便用戶快速安裝和調試。
此外，XTD-SH拉繩開關還具備良好的電氣性能，與輸送機控制系統兼容性強，能夠無縫對接，實現自動化控制。其維護成本低，使用壽命長，為用戶提供了一種經濟實用的安全解決方案。
English Introduction
The XTD-SH pull cord switch is a widely used safety protection device in industrial conveying systems. It operates on a pull cord triggering mechanism that can quickly cut off the power supply and stop the conveyor when a fault or emergency occurs on the conveyor belt. This effectively prevents equipment damage and personal injury, ensuring production safety.
The product features a high-quality mechanical structure design. The sturdy housing can withstand various harsh industrial environments, such as high temperatures, humidity, and dust. The internal triggering mechanism is sensitive and reliable, with a light and responsive pull cord action, ensuring a quick response in emergency situations to activate the protective function. Moreover, the XTD-SH pull cord switch offers flexible installation options, allowing adjustments according to the specific layout of the conveyor system for easy and quick installation and commissioning by users.
In addition, the XTD-SH pull cord switch has good electrical performance and strong compatibility with conveyor control systems, enabling seamless integration for automated control. It also has low maintenance costs and a long service life, providing users with an economical and practical safety solution.

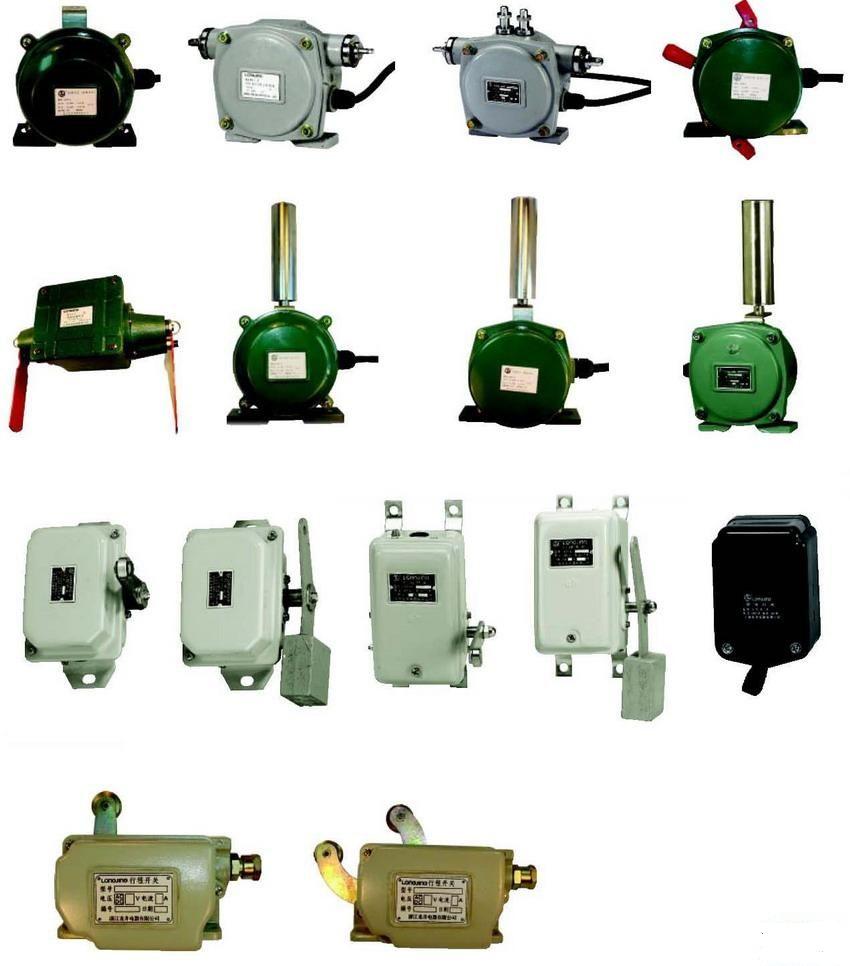

拉繩開關
JKPT1，JKPT2，JLK2-S，JLK3-S，JSB-KPP，JY3/PK-12-30，JJLK1-AW，JSB/KLS-1，JSB/KLS-2，JSB/KPP-12-30，JSB/KPP12-30，LP2-2，LL-A，LX-52，LXA-01GKH-T1-A，LXA-01GKH-T2-A，LXA-02GKH-T1-F，LXA-02GKH-T2-F，LXA-02GKH-T2-A，LS-I，LS-II，L18-1A，PK-10-45，PLS，SPS-2D，SLSFT2系列，XDFL2-ZS，XLLS-D，XTD-LS，XTD-PK，XTD-SH，XTD-SJ，XDT-SL，XTD-ZL，YLXA-10A，YH25-1，YLSD-2，ZS71，ZS73，ZS75，HFKLT2系列，GYLS-I，GRB-19150，GRB-17088，GRB-19670，F(xiàn)KLT2系列，DLK2-15AD-H，DLK2-15B-H，DLK2-15A ,，BLK-2，BLK-1，
拉繩開關（Pull Cord Switch）俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。
適用范圍：
拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等域的各種專門從事散料輸送的輸送設備。
簡介
拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。
自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。
手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。
拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用。
結構和基本原理
拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。
拉繩開關安裝于皮帶輸送機的兩側的機架上，用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使精密凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機停止運行。
安裝和調整
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。
1、將拉繩開關固定在機架上。
2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）
|
