拉繩開關XDFL2-ZS 價格
產品概述
XDFL2-ZS雙向拉繩開關是一款專為帶式輸送機系統設計的緊急停機保護裝置。該產品采用鋁合金精密壓鑄殼體，具有結構緊湊、強度高、重量輕的特點，適用于冶金、煤炭、水泥、電力等工業領域的散料輸送設備。開關兩側均可安裝鋼絲繩，當現場發生緊急情況時，沿線任意位置拉動繩索即可觸發停機，有效保障人員與設備安全。外殼防護設計能適應惡劣工況環境長期使用，內部采用優質元件確保觸點動作靈敏可靠。16
產品特點
XDFL2-ZS拉繩開關具備手動/自動雙復位模式，通過可拆卸復位銷實現功能切換。其創新雙軸承結構避免了傳統開關的機械磨損問題，配合精密凸輪傳動系統，使操作力僅需10kg即可觸發停機信號。產品表面采用耐磨烤漆工藝，醒目的色彩設計便于現場識別。鋼絲繩安裝間距建議30-50米，配套托環支架可有效減少垂度影響。該開關適用于常規皮帶機、斗式提升機、裝卸系統等多種輸送場景，防護性能可有效抵御粉塵和水汽侵入。139
技術參數
該產品工作電壓覆蓋AC380V，觸點容量5A，機械壽命超過10萬次操作。工作溫度范圍-20℃至+60℃，能適應不同氣候環境。安裝時需使用直徑4mm涂塑鋼絲繩連接，通過緊線器調節張力均衡。特殊設計的扭力彈簧機構確保動作后精準復位，爬坡段輸送機建議縮短拉繩間距至25米。產品提供常開常閉雙觸點輸出，可直接接入控制系統或現場設備聯鎖回路。1611
Product Introduction
The XDFL2-ZS bidirectional pull rope switch is an emergency stop device specifically designed for belt conveyor systems. Featuring an aluminum alloy die-cast housing, this product offers compact structure, high strength and lightweight properties, making it suitable for bulk material handling equipment in industries such as metallurgy, coal, cement and power plants. The switch allows cable installation on both sides, enabling immediate system shutdown by pulling the rope at any point along the conveyor line during emergencies. Its durable enclosure provides reliable protection against harsh operating conditions. 16
Key Features
This pull cord switch provides both manual and automatic reset options through a removable reset pin. The innovative dual-bearing mechanism eliminates mechanical wear common in traditional designs, while the precision cam system ensures smooth operation with only 10kg activation force. Corrosion-resistant powder coating with high-visibility colors enhances field recognition. Recommended installation spacing is 30-50 meters between switches with supporting rollers to maintain proper cable tension. Suitable for diverse applications including standard belt conveyors, bucket elevators and loading systems, the product demonstrates excellent resistance against dust and moisture intrusion. 3915
Technical Specifications
Operating at AC380V with 5A contact capacity, the switch delivers over 100,000 mechanical cycles. Its -20℃ to +60℃ temperature tolerance ensures stable performance under various climates. Installation requires 4mm plastic-coated steel cables tensioned by turnbuckles, with reduced spacing (25m) recommended for inclined conveyors. The patented torsion spring mechanism guarantees precise reset after activation. Dual NO/NC contacts allow direct integration with control systems or equipment interlock circuits. 61119
拉繩開關

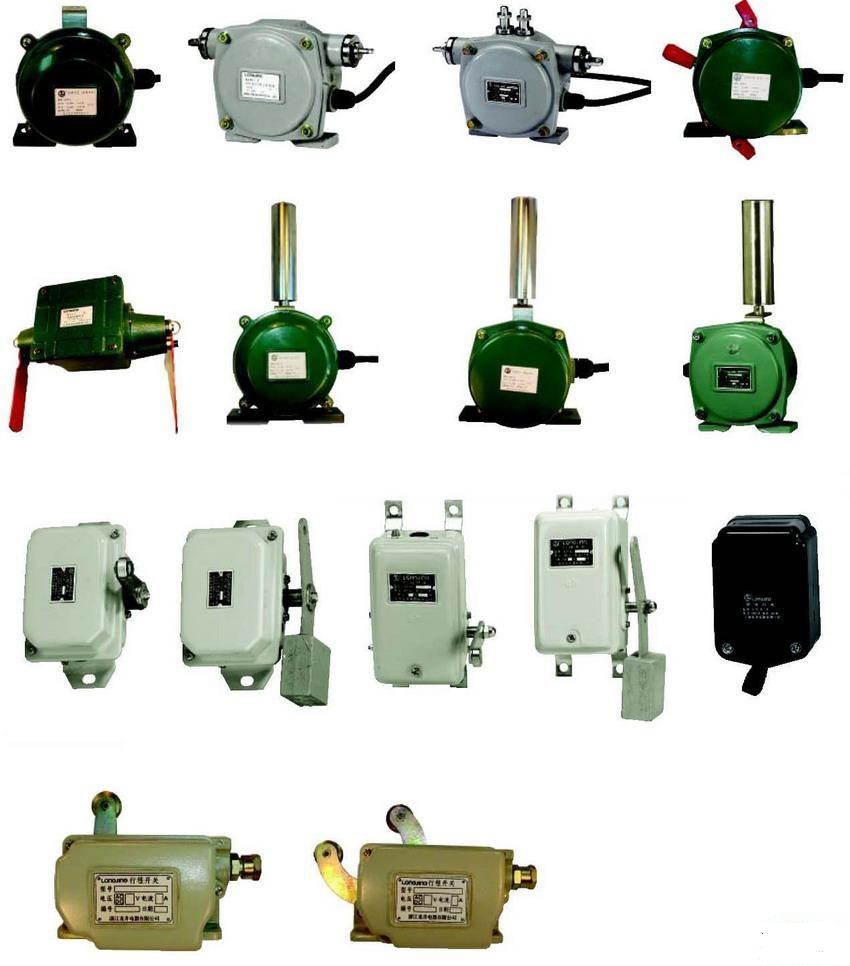

JKPT1，JKPT2，JLK2-S，JLK3-S，JSB-KPP，JY3/PK-12-30，JJLK1-AW，JSB/KLS-1，JSB/KLS-2，JSB/KPP-12-30，JSB/KPP12-30，LP2-2，LL-A，LX-52，LXA-01GKH-T1-A，LXA-01GKH-T2-A，LXA-02GKH-T1-F，LXA-02GKH-T2-F，LXA-02GKH-T2-A，LS-I，LS-II，L18-1A，PK-10-45，PLS，SPS-2D，SLSFT2系列，XDFL2-ZS，XLLS-D，XTD-LS，XTD-PK，XTD-SH，XTD-SJ，XDT-SL，XTD-ZL，YLXA-10A，YH25-1，YLSD-2，ZS71，ZS73，ZS75，HFKLT2系列，GYLS-I，GRB-19150，GRB-17088，GRB-19670，F(xiàn)KLT2系列，DLK2-15AD-H，DLK2-15B-H，DLK2-15A ,，BLK-2，BLK-1，
拉繩開關（Pull Cord Switch）俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。
適用范圍：
拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等域的各種專門從事散料輸送的輸送設備。
簡介
拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。
自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。
手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。
拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用。
結構和基本原理
拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。
拉繩開關安裝于皮帶輸送機的兩側的機架上，用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使精密凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機停止運行。
安裝和調整
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。
1、將拉繩開關固定在機架上。
2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）
|
