鉑電阻元件WZPK2-266SA 供應
產品概述

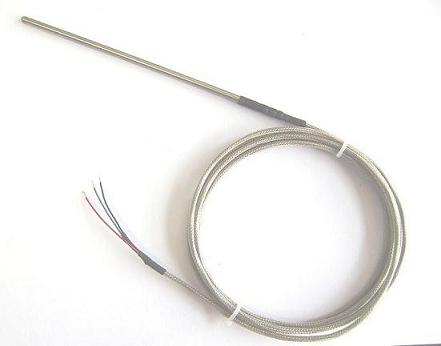

鉑電阻元件WZPK2-266SA是一種高性能溫度傳感器，采用先進的鎧裝設計，適用于工業自動化、石油化工、電力能源等領域的溫度測量與控制。其結構緊湊，直徑小，抗震性能優異，能夠輕松安裝在傳統裝配式鉑電阻難以適配的狹窄空間或復雜環境中。產品采用優質不銹鋼外保護套管，內部填充高密度氧化絕緣材料，兼具抗污染性和機械強度，適合在惡劣工況下長期穩定工作。
核心特點
該元件采用進口薄膜鉑電阻測溫技術，具有響應速度快、測量精度高、穩定性強的優勢。熱響應時間短，可有效減少動態誤差，確保實時監測數據的準確性。其靈活的彎曲特性與長度可定制化設計，能夠滿足不同安裝場景的需求。同時，產品支持三線制引線連接方式，可直接與顯示儀表、記錄儀或控制系統配套使用，為溫度管理提供可靠信號輸入。
技術參數
WZPK2-266SA的測溫范圍為-200℃～+500℃，可根據客戶需求提供A級或B級精度選項。保護管直徑分為多種規格（如Φ3mm～Φ8mm），熱響應時間隨管徑不同控制在3～15秒內。產品采用標準螺紋或法蘭固定方式，安裝便捷。內部感溫元件基于鉑電阻的電阻-溫度線性特性工作，輸出信號穩定，長期使用性能衰減極低。
應用場景
廣泛用于液體、氣體及固體表面溫度的自動化檢測，特別適用于管道、反應釜、壓縮機等設備中需要微型化或快速響應的測溫場景。其抗振動、耐腐蝕的特性也使其成為化工、冶金等高溫高壓環境下的理想選擇。
供應與服務
我們提供完整的WZPK2-266SA鉑電阻元件解決方案，包括技術咨詢、選型指導和售后服務。產品可根據客戶需求定制插深、引線長度及接口形式，確保與現有系統無縫兼容。
Product Overview
The WZPK2-266SA platinum resistance element is a high-performance temperature sensor designed with armored construction, ideal for industrial automation, petrochemical, and energy applications. Its compact size and superior vibration resistance enable installation in confined or complex environments where traditional assembled sensors cannot fit. The stainless steel outer sheath and high-density oxide insulation ensure durability and resistance to contamination, making it suitable for harsh operating conditions.
Key Features
Utilizing advanced thin-film platinum resistance technology, this sensor offers fast response, high accuracy, and long-term stability. The minimized thermal response time reduces dynamic errors, enhancing real-time monitoring reliability. Its bendable design and customizable length adapt to diverse installation requirements. With a standard 3-wire connection, it seamlessly integrates with displays, recorders, or control systems for precise temperature signal transmission.
Specifications
The WZPK2-266SA operates within -200°C to +500°C, with optional Class A or B accuracy. Multiple sheath diameters (e.g., Φ3mm–Φ8mm) are available, with response times ranging from 3 to 15 seconds. Fixed via threads or flanges, it ensures easy deployment. The platinum RTD’s linear resistance-temperature relationship guarantees stable output and minimal long-term drift.
Applications
Perfect for measuring liquids, gases, and surface temperatures in pipelines, reactors, or compressors requiring miniaturization or rapid response. Its corrosion and vibration resistance also make it a robust choice for high-pressure, high-temperature environments like chemical plants and metallurgical facilities.
Supply & Support
We provide end-to-end solutions including technical consultation, model selection, and after-sales service. Customization options for insertion depth, lead length, and interfaces ensure compatibility with existing systems.
12469142024
鉑電阻元件
WZPK2-165SA，WZPK2-166SA，WZPK-263S，WZPK-264S，WZPK-265S，WZPK-266S，WZPK2-265SA，WZPK2-266SA，WZPK-363S，WZPK-364S，WZPK-365S，WZPK-366S，WZPK2-365SA，WZPK2366SA，WZPK-463S，WZPK-464S，WZPK-465S，WZPK-466S，WZPK2-465SA，WZPK2466SA，WZPK-563S，WZPK-564S，WZPK-565S，WZPK-566S，WZPK2-565SA，WZPK2566SA，WZPK-173S，WZPK-174S，WZPK-175S，WZPK-176S，WZPK2-175SA，WZPK2-176SA，WZPK-273S，WZPK-274S，WZPK-275S，WZPK-276S，WZPK2-275SA，WZPK2-276SA，WZPK-373S，WZPK-374S，WZPK-375S，WZPK-376S，WZPK2-375SA，WZPK2376SA，WZPK-473S，WZPK-474S，WZPK-475S，WZPK-476S，WZPK2-475SA，WZPK2476SA，WZPK-573S，WZPK-574S，WZPK-575S，WZPK-576S，WZPK2-575SA，WZPK2576SA，WZPM-101U，WZPM-201U，WZPM—002U，WZPM-102U，WZPM-202U，WZPM—001，WZPM-101S，WZPM-201S，WZPM-002，WZPM-102，WZPM-202，WZPM—301，WZP-011S，WZP-012S，WZP-013S，WZP-014S，WZP-015S，WZP-203S，WZP-205S，WZP-018，WZP-0110，WZP-2012，
熱電阻是利用鉑絲的電阻值隨著溫度的變化而變化這一基本原理設計和制作的，按0℃時的電阻值R(℃)的大小分為10歐姆（分度號為Pt10）和100歐姆（分度號為Pt100）等，測溫范圍均為-200~850℃.10歐姆鉑熱電阻的感溫原件是用較粗的鉑絲繞制而成，耐溫性能明顯優于100歐姆的鉑熱電阻，主要用于650℃以上的溫區：100歐姆鉑熱電阻主要用于650℃以下的溫區，雖也可用于650℃以上溫區，但在650℃以上溫區不允許有A級誤差。100歐姆鉑熱電阻的的分辨率比10歐姆鉑熱電阻的分辨率大10倍，對二次儀表的要求相應地一個數量級，因此在650℃以下溫區測溫應盡量選用100歐姆鉑熱電阻。
感溫元件骨架的材質也是決定鉑熱電阻使用溫區的主要因素，見的感溫元件有陶瓷元件，玻璃元件，云母元件，它們是由鉑絲分別繞在陶瓷骨架，玻璃骨架，云母骨架上再經過復雜的工藝加工而成。由于骨架材料本身的性能不同，陶瓷元件適用于850℃以下溫區，玻璃元件適用于550℃以下溫區。近年來市場上出現了大量的厚膜和薄膜鉑熱電阻感溫元件，厚膜鉑熱電阻元件是用鉑漿料印刷在玻璃或陶瓷底板上，薄膜鉑熱電阻元件是用鉑漿料濺射在玻璃或陶瓷底板上，再經光刻加工而成，這種感溫元件僅適用于-70~500℃溫區，但這種感溫元件用料省，可機械化大批量生產，效率高，價格便宜。
就結構而言，鉑熱電阻還可以分為工業鉑熱電阻和鎧裝鉑熱電阻。工業鉑熱電阻也叫裝配鉑熱電阻，即是將鉑熱電阻感溫元件焊上引線組裝在一端封閉的金屬管或陶瓷管內，再安裝上接線盒而成；鎧裝鉑熱電阻是將鉑熱電阻元件，過渡引線，絕緣粉組裝在不銹鋼管內再經模具拉實的整體，具有堅實，抗震，可繞，線徑小，使用安裝方便等優點。
系統組成
（1）熱電阻測溫系統一般由熱電阻、連接導線和顯示儀表等組成。必須注意以下兩點：
①熱電阻和顯示儀表的分度號必須一致
②為了消除連接導線電阻變化的影響，必須采用三線制接法。具體內容參見本篇第三章。
（2）鎧裝熱電阻 鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ1~φ8mm，小可達φmm。 與普通型熱電阻相比，它有下列優點：
①體積小，內部無空氣隙，熱慣性上，測量滯后小；
②機械性能好、耐振，抗沖擊；
③能彎曲，便于安裝
④使用壽命長。
（3）端面熱電阻 端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。
（4）隔爆型熱電阻 隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影 電阻體的斷路修理必然要改變電阻絲的長短而影響電阻值，為此更換新的電阻體為好，若采用焊接修理，焊后要校驗合格后才能使用。
|
