鉑電阻元件WZPK2-176SA 供應
產品概述
WZPK2-176SA鎧裝鉑電阻是一種高性能溫度傳感器，專為復雜安裝環境設計。其采用微型化結構，直徑較小且具備優異的彎曲性能，能夠輕松適應傳統裝配式鉑電阻難以安裝的狹窄空間或需快速響應的場合。該產品內部核心采用高精度鉑電阻測溫元件，確保測量數據精確可靠，同時具備靈敏的響應速度和出色的長期穩定性，適合工業場景中的連續監測需求。14
結構與材質特點
該鉑電阻元件的外層保護套管選用優質不銹鋼材料，內部填充高密度氧化絕緣介質，兼具抗機械沖擊與抗化學污染的雙重優勢，可在高溫、高腐蝕或高震動等惡劣條件下穩定工作。其鎧裝設計顯著提升了抗震性能，并支持定制化長度和固定方式（如卡套螺紋、法蘭等），滿足多樣化安裝需求。156
技術性能與適用范圍
WZPK2-176SA的測溫范圍為-200℃至500℃，支持直接通過銅導線與二次儀表連接，兼容各類顯示儀、記錄儀及自動化控制系統。其熱響應時間短，能有效減少動態誤差，適用于液體、氣體及固體表面的溫度監測。產品采用三線制引線設計，進一步降低引線電阻對測量精度的影響。21216
中英文雙語介紹
English Description:
The WZPK2-176SA armored platinum resistance thermometer is a compact and flexible temperature sensor designed for challenging industrial environments. With a stainless steel sheath and high-density oxide insulation, it delivers reliable performance in corrosive or high-vibration settings. Its fast thermal response and wide operating range (-200°C to 500°C) make it ideal for real-time monitoring in pipelines, reactors, and surface temperature measurements. Compatible with standard copper wiring, it seamlessly integrates with control systems for accurate data transmission.
中文說明:
WZPK2-176SA鎧裝鉑電阻以小巧靈活的設計適應復雜工業場景，不銹鋼護套與高密度絕緣填充使其在腐蝕、震動環境中表現卓越。-200℃至500℃的寬溫域和快速熱響應特性，可精準監測管道、反應器及固體表面溫度。通過三線制連接，有效提升信號傳輸穩定性，滿足多種自動化控制需求。41619
應用場景與優勢
該產品廣泛用于石油化工、電力、冶金等領域，尤其在空間受限或需頻繁彎曲的場合優勢顯著。其耐用性和穩定性可減少維護頻率，而模塊化設計便于與其他儀表快速對接，為用戶提供高效的溫度解決方案。724
鉑電阻元件
WZPK2-165SA，WZPK2-166SA，WZPK-263S，WZPK-264S，WZPK-265S，WZPK-266S，WZPK2-265SA，WZPK2-266SA，WZPK-363S，WZPK-364S，WZPK-365S，WZPK-366S，WZPK2-365SA，WZPK2366SA，WZPK-463S，WZPK-464S，WZPK-465S，WZPK-466S，WZPK2-465SA，WZPK2466SA，WZPK-563S，WZPK-564S，WZPK-565S，WZPK-566S，WZPK2-565SA，WZPK2566SA，WZPK-173S，WZPK-174S，WZPK-175S，WZPK-176S，WZPK2-175SA，WZPK2-176SA，WZPK-273S，WZPK-274S，WZPK-275S，WZPK-276S，WZPK2-275SA，WZPK2-276SA，WZPK-373S，WZPK-374S，WZPK-375S，WZPK-376S，WZPK2-375SA，WZPK2376SA，WZPK-473S，WZPK-474S，WZPK-475S，WZPK-476S，WZPK2-475SA，WZPK2476SA，WZPK-573S，WZPK-574S，WZPK-575S，WZPK-576S，WZPK2-575SA，WZPK2576SA，WZPM-101U，WZPM-201U，WZPM—002U，WZPM-102U，WZPM-202U，WZPM—001，WZPM-101S，WZPM-201S，WZPM-002，WZPM-102，WZPM-202，WZPM—301，WZP-011S，WZP-012S，WZP-013S，WZP-014S，WZP-015S，WZP-203S，WZP-205S，WZP-018，WZP-0110，WZP-2012，
熱電阻是利用鉑絲的電阻值隨著溫度的變化而變化這一基本原理設計和制作的，按0℃時的電阻值R(℃)的大小分為10歐姆（分度號為Pt10）和100歐姆（分度號為Pt100）等，測溫范圍均為-200~850℃.10歐姆鉑熱電阻的感溫原件是用較粗的鉑絲繞制而成，耐溫性能明顯優于100歐姆的鉑熱電阻，主要用于650℃以上的溫區：100歐姆鉑熱電阻主要用于650℃以下的溫區，雖也可用于650℃以上溫區，但在650℃以上溫區不允許有A級誤差。100歐姆鉑熱電阻的的分辨率比10歐姆鉑熱電阻的分辨率大10倍，對二次儀表的要求相應地一個數量級，因此在650℃以下溫區測溫應盡量選用100歐姆鉑熱電阻。

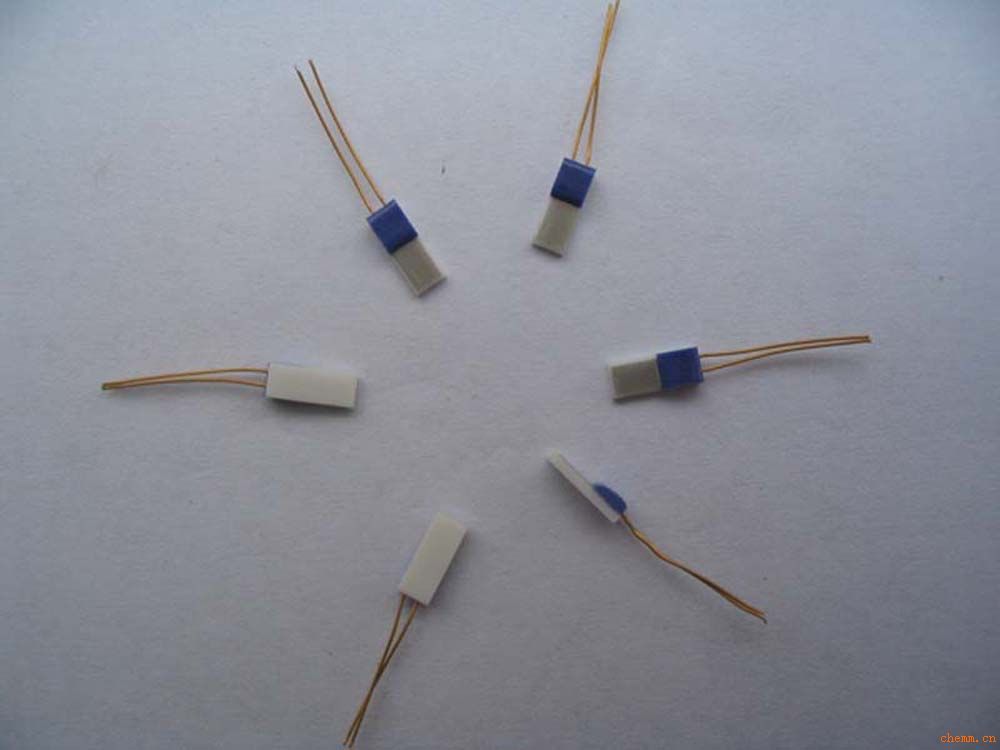

感溫元件骨架的材質也是決定鉑熱電阻使用溫區的主要因素，見的感溫元件有陶瓷元件，玻璃元件，云母元件，它們是由鉑絲分別繞在陶瓷骨架，玻璃骨架，云母骨架上再經過復雜的工藝加工而成。由于骨架材料本身的性能不同，陶瓷元件適用于850℃以下溫區，玻璃元件適用于550℃以下溫區。近年來市場上出現了大量的厚膜和薄膜鉑熱電阻感溫元件，厚膜鉑熱電阻元件是用鉑漿料印刷在玻璃或陶瓷底板上，薄膜鉑熱電阻元件是用鉑漿料濺射在玻璃或陶瓷底板上，再經光刻加工而成，這種感溫元件僅適用于-70~500℃溫區，但這種感溫元件用料省，可機械化大批量生產，效率高，價格便宜。
就結構而言，鉑熱電阻還可以分為工業鉑熱電阻和鎧裝鉑熱電阻。工業鉑熱電阻也叫裝配鉑熱電阻，即是將鉑熱電阻感溫元件焊上引線組裝在一端封閉的金屬管或陶瓷管內，再安裝上接線盒而成；鎧裝鉑熱電阻是將鉑熱電阻元件，過渡引線，絕緣粉組裝在不銹鋼管內再經模具拉實的整體，具有堅實，抗震，可繞，線徑小，使用安裝方便等優點。
系統組成
（1）熱電阻測溫系統一般由熱電阻、連接導線和顯示儀表等組成。必須注意以下兩點：
①熱電阻和顯示儀表的分度號必須一致
②為了消除連接導線電阻變化的影響，必須采用三線制接法。具體內容參見本篇第三章。
（2）鎧裝熱電阻 鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ1~φ8mm，小可達φmm。 與普通型熱電阻相比，它有下列優點：
①體積小，內部無空氣隙，熱慣性上，測量滯后��；
②機械性能好、耐振，抗沖擊；
③能彎曲，便于安裝
④使用壽命長。
（3）端面熱電阻 端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。
（4）隔爆型熱電阻 隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影 電阻體的斷路修理必然要改變電阻絲的長短而影響電阻值，為此更換新的電阻體為好，若采用焊接修理，焊后要校驗合格后才能使用。
|
