鉑電阻元件WZPM—002U 價格
產品概述

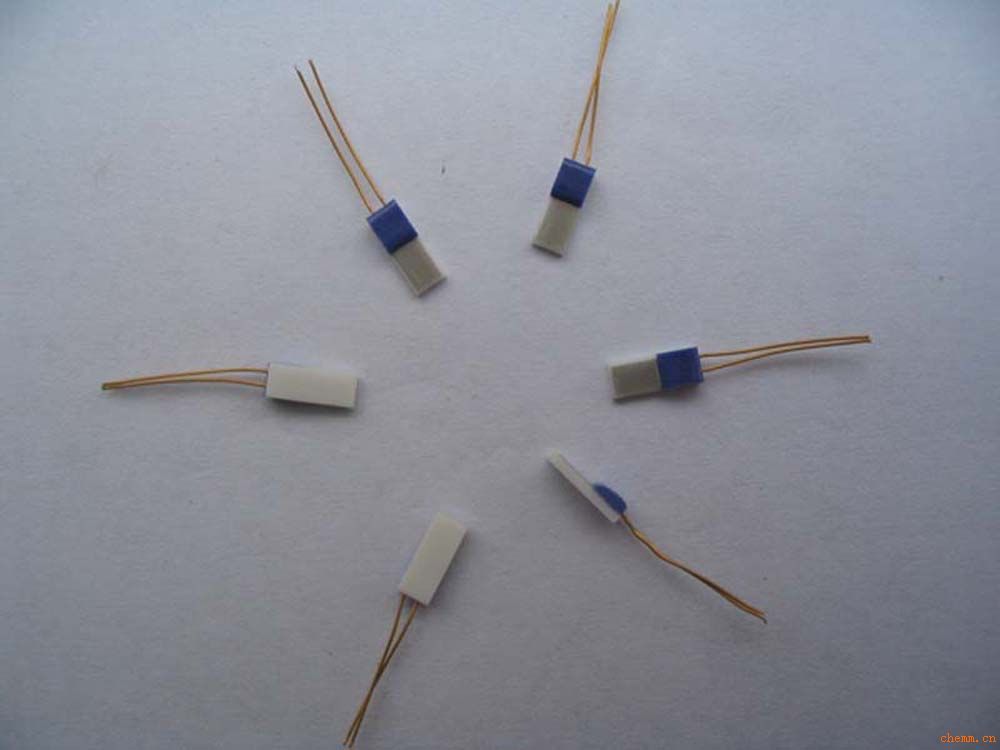

WZPM—002U是一款高性能表面鉑電阻元件，專為工業現場流動測溫需求設計。該產品采用薄膜鉑電阻元件制成，具有精確測量、響應迅速、穩定性高等特點，適用于紡織、印染、造紙、塑料、橡膠等行業的表面溫度檢測。其測溫頭端部設計獨特，帶有三個凸起的定位絕緣材料，可有效減少與被測物體的摩擦，同時確保測溫元件與被測表面保持最佳距離，提升測量準確性。測溫范圍為-79℃至+200℃，可滿足多數工業場景需求。16
核心優勢
WZPM—002U的鉑電阻測溫頭結構緊湊，熱響應時間短（T0.5≤15秒），能夠快速捕捉溫度變化。絕緣電阻性能優異（≥100MΩ，100V直流），確保在復雜工業環境中穩定工作。產品提供直柄式配套設計（型號WZPM-202U），便于操作人員手持或固定安裝，適合測量鑄模、平面、墻面、軸承等靜止固體表面溫度。與XMX型袖珍溫度數字顯示儀配套使用時，可實現便攜式測溫，尤其適合加工現場或移動檢測場景。27
應用場景
WZPM—002U廣泛應用于工業設備溫度監控，如滾筒外壁、模具、機械軸承等表面溫度的連續或間歇測量。其耐用設計和長壽命特性使其適用于高頻率使用的生產環境。產品兼容多種顯示與控制系統，通過導線連接后可實現溫度參數的實時顯示或自動化控制，為工藝優化提供可靠數據支持。48
Product Overview
The WZPM—002U is a high-performance surface platinum resistance element designed for industrial temperature measurement. It features a thin-film platinum sensor for accurate and rapid response, with a measuring range of -79°C to +200°C. The probe tip incorporates three raised insulation pads to minimize friction and maintain optimal contact with surfaces, making it ideal for textiles, printing, plastics, and rubber industries. 1215
Key Features
With a fast thermal response time (T0.5≤15s) and high insulation resistance (≥100MΩ at 100V DC), the WZPM—002U ensures reliable performance in harsh environments. Its straight-handle configuration (model WZPM-202U) allows flexible handheld or fixed installation, suitable for measuring molds, flat surfaces, and stationary equipment. Compatible with pocket-sized digital displays like the XMX series, it enables portable temperature monitoring in dynamic workstations. 313
Applications
This platinum resistor is widely adopted for monitoring surface temperatures of rollers, bearings, and industrial machinery. Its robust construction supports long-term use in production lines. When connected to control systems, it facilitates real-time temperature data acquisition for process optimization, enhancing operational efficiency across manufacturing sectors. 517
鉑電阻元件
WZPK2-165SA，WZPK2-166SA，WZPK-263S，WZPK-264S，WZPK-265S，WZPK-266S，WZPK2-265SA，WZPK2-266SA，WZPK-363S，WZPK-364S，WZPK-365S，WZPK-366S，WZPK2-365SA，WZPK2366SA，WZPK-463S，WZPK-464S，WZPK-465S，WZPK-466S，WZPK2-465SA，WZPK2466SA，WZPK-563S，WZPK-564S，WZPK-565S，WZPK-566S，WZPK2-565SA，WZPK2566SA，WZPK-173S，WZPK-174S，WZPK-175S，WZPK-176S，WZPK2-175SA，WZPK2-176SA，WZPK-273S，WZPK-274S，WZPK-275S，WZPK-276S，WZPK2-275SA，WZPK2-276SA，WZPK-373S，WZPK-374S，WZPK-375S，WZPK-376S，WZPK2-375SA，WZPK2376SA，WZPK-473S，WZPK-474S，WZPK-475S，WZPK-476S，WZPK2-475SA，WZPK2476SA，WZPK-573S，WZPK-574S，WZPK-575S，WZPK-576S，WZPK2-575SA，WZPK2576SA，WZPM-101U，WZPM-201U，WZPM—002U，WZPM-102U，WZPM-202U，WZPM—001，WZPM-101S，WZPM-201S，WZPM-002，WZPM-102，WZPM-202，WZPM—301，WZP-011S，WZP-012S，WZP-013S，WZP-014S，WZP-015S，WZP-203S，WZP-205S，WZP-018，WZP-0110，WZP-2012，
熱電阻是利用鉑絲的電阻值隨著溫度的變化而變化這一基本原理設計和制作的，按0℃時的電阻值R(℃)的大小分為10歐姆（分度號為Pt10）和100歐姆（分度號為Pt100）等，測溫范圍均為-200~850℃.10歐姆鉑熱電阻的感溫原件是用較粗的鉑絲繞制而成，耐溫性能明顯優于100歐姆的鉑熱電阻，主要用于650℃以上的溫區：100歐姆鉑熱電阻主要用于650℃以下的溫區，雖也可用于650℃以上溫區，但在650℃以上溫區不允許有A級誤差。100歐姆鉑熱電阻的的分辨率比10歐姆鉑熱電阻的分辨率大10倍，對二次儀表的要求相應地一個數量級，因此在650℃以下溫區測溫應盡量選用100歐姆鉑熱電阻。
感溫元件骨架的材質也是決定鉑熱電阻使用溫區的主要因素，見的感溫元件有陶瓷元件，玻璃元件，云母元件，它們是由鉑絲分別繞在陶瓷骨架，玻璃骨架，云母骨架上再經過復雜的工藝加工而成。由于骨架材料本身的性能不同，陶瓷元件適用于850℃以下溫區，玻璃元件適用于550℃以下溫區。近年來市場上出現了大量的厚膜和薄膜鉑熱電阻感溫元件，厚膜鉑熱電阻元件是用鉑漿料印刷在玻璃或陶瓷底板上，薄膜鉑熱電阻元件是用鉑漿料濺射在玻璃或陶瓷底板上，再經光刻加工而成，這種感溫元件僅適用于-70~500℃溫區，但這種感溫元件用料省，可機械化大批量生產，效率高，價格便宜。
就結構而言，鉑熱電阻還可以分為工業鉑熱電阻和鎧裝鉑熱電阻。工業鉑熱電阻也叫裝配鉑熱電阻，即是將鉑熱電阻感溫元件焊上引線組裝在一端封閉的金屬管或陶瓷管內，再安裝上接線盒而成；鎧裝鉑熱電阻是將鉑熱電阻元件，過渡引線，絕緣粉組裝在不銹鋼管內再經模具拉實的整體，具有堅實，抗震，可繞，線徑小，使用安裝方便等優點。
系統組成
（1）熱電阻測溫系統一般由熱電阻、連接導線和顯示儀表等組成。必須注意以下兩點：
①熱電阻和顯示儀表的分度號必須一致
②為了消除連接導線電阻變化的影響，必須采用三線制接法。具體內容參見本篇第三章。
（2）鎧裝熱電阻 鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ1~φ8mm，小可達φmm。 與普通型熱電阻相比，它有下列優點：
①體積小，內部無空氣隙，熱慣性上，測量滯后��；
②機械性能好、耐振，抗沖擊；
③能彎曲，便于安裝
④使用壽命長。
（3）端面熱電阻 端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。
（4）隔爆型熱電阻 隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影 電阻體的斷路修理必然要改變電阻絲的長短而影響電阻值，為此更換新的電阻體為好，若采用焊接修理，焊后要校驗合格后才能使用。
|
