鉑電阻元件WZPM—001 供應
產品概述

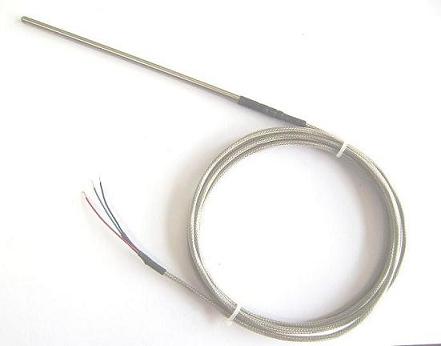

WZPM—001型鉑電阻元件是一款專為工業溫度測量設計的高精度傳感器，采用先進的薄膜鉑電阻技術制成，具有優異的溫度響應特性和長期穩定性。該元件適用于測量固體表面、液體及氣體介質的溫度，尤其適合需要快速響應或微型化安裝的場合，如電機軸承、汽輪機軸瓦、化工設備等。其核心測溫部分采用特殊工藝燒結，確保在-200℃至600℃范圍內實現精確測量，并能直接與顯示儀表、記錄儀或控制系統連接使用。15
結構與設計特點
WZPM—001的測溫頭采用弧形絕緣材料包裹，表面光滑耐磨，可有效減少與被測物體的摩擦，適合測量圓柱體、滾筒等曲面溫度。元件內部填充高密度氧化物質絕緣材料，外部為不銹鋼保護套管，兼具機械強度與抗污染能力，適用于惡劣工業環境。產品設計緊湊，直徑小且可彎曲安裝，便于在狹窄管道或復雜結構中部署。其獨特的接插件形式簡化了安裝流程，支持快速更換和維護。3912
技術性能與優勢
該元件的熱響應時間短（典型值15秒），能迅速反映溫度變化；絕緣電阻大于100MΩ（100V DC條件下），確保電氣安全。鉑電阻絲基于電阻隨溫度線性變化的原理工作，輸出信號穩定可靠，可與多種儀表兼容。此外，其抗振性能優異，適用于紡織、造紙、橡膠等存在機械振動的行業。元件壽命長，性能衰減率低，降低了長期使用中的維護成本。71419
應用場景
WZPM—001廣泛應用于電力、冶金、輕工等領域，特別適合電廠汽輪機、電機軸承的表面測溫，以及化工反應釜、塑料擠出設備的溫度監控。在需要流動測溫的場合（如生產線巡檢），可與便攜式數字顯示儀配套使用，操作靈活。其多規格型號（如手柄式、直柄式、固定式）滿足不同安裝需求，例如WZPM-201S直柄式適用于平面或軸承測溫，而WZPM-301S固定式則適合連續監測滾筒溫度。81320
產品配套與服務
用戶可根據實際需求選擇不同引線長度或連接方式，部分型號支持定制化設計。產品提供完善的售后服務，包括技術咨詢與安裝指導。與主流顯示儀表（如XMX系列）的兼容性進一步拓展了使用場景，幫助用戶實現高效的溫度監測與控制。161822
English Introduction
Product Overview
The WZPM—001 platinum resistance element is a high-precision temperature sensor designed for industrial applications. Utilizing advanced thin-film platinum technology, it delivers excellent thermal response and long-term stability, suitable for measuring surfaces, liquids, and gases within -200°C to 600°C. Its compact design allows flexible installation in confined spaces, such as motor bearings or turbine shafts, and integrates seamlessly with displays and control systems. 15
Design Features
Featuring a smooth, wear-resistant弧形絕緣頭，WZPM—001 minimizes friction during contact with curved surfaces like rollers. The stainless-steel sheath and internal high-density insulation enhance durability in harsh environments. Its modular connector design simplifies installation, while options for bendable configurations adapt to complex layouts. 312
Technical Performance
With a rapid response time (15s典型值) and insulation resistance exceeding 100MΩ, the element ensures reliable signal output. The platinum wire’s linear resistance-temperature relationship guarantees accuracy, ideal for vibrating machinery in textiles or rubber industries. Robust construction reduces maintenance needs. 719
Applications
Ideal for power plants (e.g., turbine monitoring), chemical reactors, and production lines, it supports both fixed and portable setups. Variants like the handle-type (WZPM-101S) or fixed-mount (WZPM-301S) cater to diverse scenarios, from軸承測溫to continuous滾筒溫度tracking. 820
Support & Compatibility
Customizable cable lengths and connectors are available. Compatible with XMX displays, it offers versatile solutions for temperature management, backed by technical support. 1622
鉑電阻元件
WZPK2-165SA，WZPK2-166SA，WZPK-263S，WZPK-264S，WZPK-265S，WZPK-266S，WZPK2-265SA，WZPK2-266SA，WZPK-363S，WZPK-364S，WZPK-365S，WZPK-366S，WZPK2-365SA，WZPK2366SA，WZPK-463S，WZPK-464S，WZPK-465S，WZPK-466S，WZPK2-465SA，WZPK2466SA，WZPK-563S，WZPK-564S，WZPK-565S，WZPK-566S，WZPK2-565SA，WZPK2566SA，WZPK-173S，WZPK-174S，WZPK-175S，WZPK-176S，WZPK2-175SA，WZPK2-176SA，WZPK-273S，WZPK-274S，WZPK-275S，WZPK-276S，WZPK2-275SA，WZPK2-276SA，WZPK-373S，WZPK-374S，WZPK-375S，WZPK-376S，WZPK2-375SA，WZPK2376SA，WZPK-473S，WZPK-474S，WZPK-475S，WZPK-476S，WZPK2-475SA，WZPK2476SA，WZPK-573S，WZPK-574S，WZPK-575S，WZPK-576S，WZPK2-575SA，WZPK2576SA，WZPM-101U，WZPM-201U，WZPM—002U，WZPM-102U，WZPM-202U，WZPM—001，WZPM-101S，WZPM-201S，WZPM-002，WZPM-102，WZPM-202，WZPM—301，WZP-011S，WZP-012S，WZP-013S，WZP-014S，WZP-015S，WZP-203S，WZP-205S，WZP-018，WZP-0110，WZP-2012，
熱電阻是利用鉑絲的電阻值隨著溫度的變化而變化這一基本原理設計和制作的，按0℃時的電阻值R(℃)的大小分為10歐姆（分度號為Pt10）和100歐姆（分度號為Pt100）等，測溫范圍均為-200~850℃.10歐姆鉑熱電阻的感溫原件是用較粗的鉑絲繞制而成，耐溫性能明顯優于100歐姆的鉑熱電阻，主要用于650℃以上的溫區：100歐姆鉑熱電阻主要用于650℃以下的溫區，雖也可用于650℃以上溫區，但在650℃以上溫區不允許有A級誤差。100歐姆鉑熱電阻的的分辨率比10歐姆鉑熱電阻的分辨率大10倍，對二次儀表的要求相應地一個數量級，因此在650℃以下溫區測溫應盡量選用100歐姆鉑熱電阻。
感溫元件骨架的材質也是決定鉑熱電阻使用溫區的主要因素，見的感溫元件有陶瓷元件，玻璃元件，云母元件，它們是由鉑絲分別繞在陶瓷骨架，玻璃骨架，云母骨架上再經過復雜的工藝加工而成。由于骨架材料本身的性能不同，陶瓷元件適用于850℃以下溫區，玻璃元件適用于550℃以下溫區。近年來市場上出現了大量的厚膜和薄膜鉑熱電阻感溫元件，厚膜鉑熱電阻元件是用鉑漿料印刷在玻璃或陶瓷底板上，薄膜鉑熱電阻元件是用鉑漿料濺射在玻璃或陶瓷底板上，再經光刻加工而成，這種感溫元件僅適用于-70~500℃溫區，但這種感溫元件用料省，可機械化大批量生產，效率高，價格便宜。
就結構而言，鉑熱電阻還可以分為工業鉑熱電阻和鎧裝鉑熱電阻。工業鉑熱電阻也叫裝配鉑熱電阻，即是將鉑熱電阻感溫元件焊上引線組裝在一端封閉的金屬管或陶瓷管內，再安裝上接線盒而成；鎧裝鉑熱電阻是將鉑熱電阻元件，過渡引線，絕緣粉組裝在不銹鋼管內再經模具拉實的整體，具有堅實，抗震，可繞，線徑小，使用安裝方便等優點。
系統組成
（1）熱電阻測溫系統一般由熱電阻、連接導線和顯示儀表等組成。必須注意以下兩點：
①熱電阻和顯示儀表的分度號必須一致
②為了消除連接導線電阻變化的影響，必須采用三線制接法。具體內容參見本篇第三章。
（2）鎧裝熱電阻 鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ1~φ8mm，小可達φmm。 與普通型熱電阻相比，它有下列優點：
①體積小，內部無空氣隙，熱慣性上，測量滯后��；
②機械性能好、耐振，抗沖擊；
③能彎曲，便于安裝
④使用壽命長。
（3）端面熱電阻 端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。
（4）隔爆型熱電阻 隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影 電阻體的斷路修理必然要改變電阻絲的長短而影響電阻值，為此更換新的電阻體為好，若采用焊接修理，焊后要校驗合格后才能使用。
|
