電站測溫用熱電阻WZC-130B 價格
產品概述

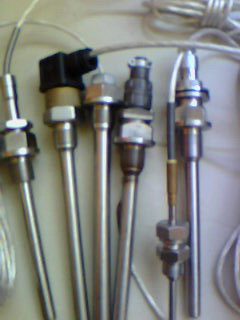

電站測溫用熱電阻WZC-130B是一款專為電力行業設計的溫度測量設備，采用高品質銅電阻感溫元件（Cu50分度號），能夠穩定測量-50℃至+150℃范圍內的液體、蒸汽及氣體介質溫度。該產品結構緊湊，由不銹鋼保護管、防水接線盒和感溫元件組成，具備抗震、耐壓特性，適用于發電機組、鍋爐管道等復雜工業環境。其核心元件采用精密繞制工藝，確保溫度響應速度快（熱響應時間≤90秒），測量精度可達±(0.30+6.0×10-3t)℃。產品設計參考電站特殊工況需求，保護管可承受最高29.4MPa靜態壓力，并通過分離式結構設計便于維護更換。61315
技術特點
WZC-130B熱電阻采用模塊化設計，感溫元件與保護管可分離，用戶可單獨更換損壞部件。不銹鋼1Cr18Ni9Ti材質的保護管經過深盲孔加工技術處理，端部無焊接點，顯著提升機械強度和耐腐蝕性。產品提供多種安裝方式（螺紋固定/法蘭連接），默認配置M27×2固定螺紋，支持垂直或水平安裝于管道、煙道等位置。內部采用雙層絕緣結構，常溫下電極與套管間絕緣電阻≥100MΩ（測試電壓DC100V），有效防止電磁干擾。針對軸承溫度監測等場景，可選配避震結構設計使探頭緊密貼合被測表面。雙支型號WZC2-130B可同步輸出兩組信號，滿足冗余測溫需求。11122
應用場景
本產品廣泛應用于30萬/60萬千瓦火力發電機組輔機系統，包括汽輪機軸承溫度監測、鍋爐蒸汽管道測溫、煙氣脫硫系統等場景。其防水接線盒（IP65防護等級）能適應電站高濕度環境，特殊設計的導線接口可防止水汽滲入。在風機軸承監測中，產品能承受≤100m/s的高速氣流沖擊；用于高壓加熱器時，保護管耐壓性能滿足≤9.8MPa工況要求�？蛻�(hù)可根據實際需求定制插入深度（標準規格含300mm/450mm/550mm等多種尺寸），配合彈性壓緊裝置實現快速安裝。4729
產品優勢
相比常規熱電阻，WZC-130B通過優化熱傳導結構將熱滯后現象降低30%，在溫度階躍變化時能更快反映真實工況。產品采用德國進口薄膜電阻元件，在長期高溫環境下仍保持±0.3℃的穩定性。獨特的應力釋放結構可消除機械安裝導致的測量誤差，配合銅電阻的線性輸出特性，無需額外補償電路即可獲得準確讀數。維護時只需旋開接線盒即可更換感溫元件，大幅降低停機時間。對于腐蝕性介質環境，可選用0Cr18Ni12Mo2Ti材質保護管增強耐蝕性。202426
Product Introduction
The WZC-130B thermal resistor is specifically engineered for temperature measurement in power plants, utilizing a high-quality copper resistance element (Cu50 type) to reliably measure media temperatures from -50°C to +150°C in liquids, steam, and gases. Its compact design integrates a stainless steel protective tube, waterproof junction box, and sensing element, featuring vibration resistance and pressure tolerance up to 29.4MPa for harsh industrial environments like turbine systems and boiler pipelines. The precision-wound sensing core delivers fast response (≤90s) with an accuracy of ±(0.30+6.0×10-3t)℃. The modular construction allows separate replacement of components, while the seamless deep-drilled protective tube enhances durability. Standard configurations include M27×2 threaded fixation for versatile mounting.16
Key Features
This product employs a two-piece separable structure for easy maintenance, with 1Cr18Ni9Ti stainless steel protection tubes processed via advanced drilling technology to eliminate weak weld points. It offers multiple installation options (threaded/flange) and achieves >100MΩ insulation resistance (tested at 100VDC) between electrodes and housing. The dual-compartment junction box (IP65 rated) prevents moisture ingress in humid conditions. For high-vibration applications like fan bearings, an optional shock-absorbing design ensures firm contact with measured surfaces. The double-element version WZC2-130B provides redundant outputs for critical monitoring points. Specialized versions withstand 100m/s airflow or 9.8MPa pressure in boiler applications.415
Performance Highlights
Optimized thermal conduction structure reduces hysteresis by 30% compared to conventional resistors, enabling faster response to temperature fluctuations. German-imported thin-film resistance elements maintain ±0.3℃ stability during prolonged high-temperature operation. The stress-relief mechanism minimizes mechanical-induced errors, while copper s linear resistance-temperature characteristic eliminates complex compensation circuits. Field maintenance is simplified through tool-free element replacement via the rotary junction box. Corrosion-resistant 0Cr18Ni12Mo2Ti protection tubes are available for aggressive media. Custom insertion depths (300mm/450mm/550mm) accommodate diverse pipeline configurations.2022
電站測溫用熱電阻
WZC-130B，WZP-220B，WZP-221B，WZP-230B，WZP-231B，WZP2-220B，WZP2-221B，WZP2-230B，WZP2-231B，WZP-220AB，WZP2-220AB。WZC-220B，WZC-230B，WZC-220AB，WZP-320B，WZP-321B，WZP-330B，WZP-331B，WZP2-320B，WZP2-321B，WZP2-330B，WZP2-330B，WZC-320B，WZC-320B，WZP-420B，WZP-421B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZC-420B，WZC-430B，WZP-420B，WZP-421B，WZP-430B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZP-420B，WZC-430B，WZP-621B，WZP-621AB，WZP-631B，WZP2 -621B，WZP2 -621B，WZP2 -631B，WZP-621B，WZP-631B，WZP-621B，WZP2 -631B，WZP-621AB，WZP2-621AB，WZP-002，WZP-003，WZP-003A，WZCM-201，WZPM-201，WZPM-201，WZP-270S，WZP-26S，WZP-236SB，
量程規格
名 稱 分度號 測溫范圍 ℃ 精度等級 允 差Δt
鎳鉻－鎳硅熱電偶 K 0～800 2 ±2.5℃或 ±0.75％t
鎳鉻－銅鎳熱電偶 E 0～600 2 ±2.5℃或 ±0.75％t
鉑熱電阻 Pt100 -200～500 B ±（0.3＋0.005|t|）
注：t為感溫元件實測溫度或?qū)崪y(cè)溫度的值。
□公稱壓力
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
□熱電偶絕緣電阻
常溫絕緣電阻的試驗電壓為直流500Ｖ。測量常溫絕緣電阻的大氣條件為：溫度15～35℃，相對濕度45％RH，大氣壓力86～106kPa。
對于長度超過1米的熱電偶，它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ•m，
即：Rr•L＞100MΩ•mL＞1m
式中：Rr-熱電偶的常溫絕緣電阻值，MΩ；
L－熱電偶的長度，m。
對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100MΩ。
□熱電阻絕緣電阻
常溫絕緣電阻的試驗電壓可取直流10～100Ｖ任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％RH，常溫絕緣電阻值應不小于100MΩ。
□熱電阻允許通過電流
通過鉑電阻的測量電流大不超過5mＡ。
|
