電站測溫用熱電阻WZP-420B 供應
產品概述

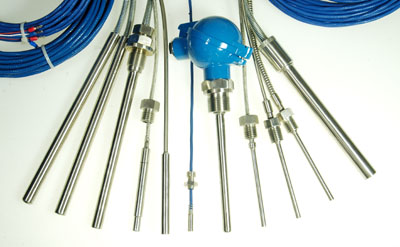

電站測溫用熱電阻WZP-420B是一款專為電力行業設計的溫度測量傳感器，采用高品質材料制造，適用于各類電站設備的溫度監測需求。該產品可與顯示儀表、記錄儀和電子調節器配套使用，能夠直接測量-200℃至600℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度，廣泛應用于石油、化工、機械、冶金等工業領域。413
技術特點
WZP-420B熱電阻采用了鉑電阻感溫元件，確保測量精度和穩定性。產品結構采用裝配式設計，由感溫元件、安裝固定裝置和接線盒等部件組成，具有零件分解性好、維修方便的特點。熱響應時間短，能快速反應溫度變化，滿足實時監控需求。常溫絕緣電阻不小于100MΩ，自熱影響小，允許通過的電流不超過5mA，溫升不大于0.3℃，保證了長期使用的可靠性。41321
結構優勢
該熱電阻采用固定法蘭安裝方式，保護管材料為不銹鋼，具有較強的機械強度和耐壓性能。產品接口尺寸通用，互換性好，便于安裝和維護。熱電阻的最小插入深度不小于保護套管外徑的8-10倍，確保測量端與被測介質充分接觸，提高測溫準確性。接線盒設計考慮了防水防塵需求，適應電站環境使用。101214
應用場景
WZP-420B特別適用于電站鍋爐、汽輪機等設備的溫度監測，能夠承受一定的壓力和流速條件。產品采用模塊化設計，可根據實際需求選擇不同長度和規格的保護管，適應管道、煙道、風道等多種安裝場合。在-200℃至420℃測量范圍內，精度可達B級，滿足電力行業對溫度監測的嚴格要求。41124
產品英文介紹
The WZP-420B industrial thermal resistor is specifically designed for temperature measurement in power plant applications. It adopts platinum resistance temperature detector(Pt100) as sensing element, providing reliable measurement from -200℃ to 600℃. The product features modular design with separable components including terminal box, protection tube and sensing element, facilitating installation and maintenance. 413
With stainless steel protection tube and flange mounting design, the WZP-420B demonstrates good mechanical strength and pressure resistance. Its fast thermal response time ensures prompt temperature monitoring, while the waterproof terminal box design makes it suitable for harsh power plant environments. The product supports various installation methods to accommodate different measurement requirements in pipelines, flues and equipment surfaces. 1012
The thermal resistor maintains excellent insulation performance with resistance value exceeding 100MΩ at normal temperature. It limits current to 5mA maximum to minimize self-heating effect, with temperature rise below 0.3℃. The WZP-420B has been widely applied in temperature monitoring systems for boilers, turbines and other critical equipment in thermal power plants. 1321
電站測溫用熱電阻
WZC-130B，WZP-220B，WZP-221B，WZP-230B，WZP-231B，WZP2-220B，WZP2-221B，WZP2-230B，WZP2-231B，WZP-220AB，WZP2-220AB。WZC-220B，WZC-230B，WZC-220AB，WZP-320B，WZP-321B，WZP-330B，WZP-331B，WZP2-320B，WZP2-321B，WZP2-330B，WZP2-330B，WZC-320B，WZC-320B，WZP-420B，WZP-421B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZC-420B，WZC-430B，WZP-420B，WZP-421B，WZP-430B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZP-420B，WZC-430B，WZP-621B，WZP-621AB，WZP-631B，WZP2 -621B，WZP2 -621B，WZP2 -631B，WZP-621B，WZP-631B，WZP-621B，WZP2 -631B，WZP-621AB，WZP2-621AB，WZP-002，WZP-003，WZP-003A，WZCM-201，WZPM-201，WZPM-201，WZP-270S，WZP-26S，WZP-236SB，
量程規格
名 稱 分度號 測溫范圍 ℃ 精度等級 允 差Δt
鎳鉻－鎳硅熱電偶 K 0～800 2 ±2.5℃或 ±0.75％t
鎳鉻－銅鎳熱電偶 E 0～600 2 ±2.5℃或 ±0.75％t
鉑熱電阻 Pt100 -200～500 B ±（0.3＋0.005|t|）
注：t為感溫元件實測溫度或?qū)崪y溫度的值。
□公稱壓力
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
□熱電偶絕緣電阻
常溫絕緣電阻的試驗電壓為直流500Ｖ。測量常溫絕緣電阻的大氣條件為：溫度15～35℃，相對濕度45％RH，大氣壓力86～106kPa。
對于長度超過1米的熱電偶，它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ•m，
即：Rr•L＞100MΩ•mL＞1m
式中：Rr-熱電偶的常溫絕緣電阻值，MΩ；
L－熱電偶的長度，m。
對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100MΩ。
□熱電阻絕緣電阻
常溫絕緣電阻的試驗電壓可取直流10～100Ｖ任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％RH，常溫絕緣電阻值應不小于100MΩ。
□熱電阻允許通過電流
通過鉑電阻的測量電流大不超過5mＡ。
|
