熱電阻MWFT-1 廠家
產品概述

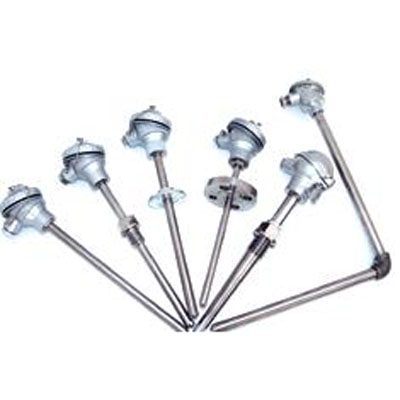

MWFT-1薄膜鉑熱電阻是一款基于先進薄膜工藝技術研發的高精度溫度傳感器，專為工業環境中的液體、蒸汽及氣體介質溫度測量設計。該產品采用高穩定性鉑薄膜感溫元件，能夠快速響應溫度變化，并確保在-79℃至600℃范圍內實現可靠測量。其緊湊的結構設計適用于狹小空間安裝，同時具備優異的抗震性能，可滿足復雜工況下的長期穩定性需求。產品通常與顯示儀表配套使用，廣泛應用于能源、化工、機械制造等領域的溫度監測與調控系統。1910
核心特點
MWFT-1的核心感溫元件通過濺射工藝將鉑薄膜均勻沉積于硅基片，結合激光調阻技術實現電阻值的精準控制。這一工藝賦予其全固態、超小型化的優勢，同時顯著提升響應速度與長期穩定性。產品支持分度號Pt100，0℃標準電阻值為100Ω（B級精度），溫度系數穩定，線性度優良。其保護管材質可根據介質特性定制，如不銹鋼或耐腐蝕合金，確保在高壓、腐蝕性環境下的耐用性。接線盒提供防水、防濺及隔爆等多種結構選項，適配不同安裝場景。348
技術優勢
區別于傳統繞線式熱電阻，MWFT-1的薄膜技術顯著降低了熱慣性，熱響應時間（T0.5）縮短50%以上，尤其適用于動態溫度場監測。產品最小置入深度為保護管外徑的15倍加感溫元件長度，便于靈活安裝。絕緣性能方面，在15-35℃環境濕度≤80%時，元件與保護管間絕緣電阻≥100MΩ（10-100V電壓下），有效避免信號干擾。此外，2mA低測量電流設計最大限度減少自熱效應，確保數據真實性。71018
應用場景
該產品適用于多種工業場景的溫度監測，包括但不限于：管道內流體溫度實時監控、反應釜內化學過程溫度控制、發電機組軸承溫度保護、 HVAC系統環境溫度調節等。其堅固的外殼設計可承受一定機械沖擊，而模塊化結構支持快速更換維護。對于特殊需求，廠商可提供定制化服務，如調整保護管長度、優化接線盒防護等級等，以滿足差異化應用需求。2615
Product Introduction
The MWFT-1 thin-film platinum RTD is a precision temperature sensor utilizing advanced thin-film deposition technology. Designed for industrial applications, it delivers accurate measurements (-79°C to 600°C) for liquids, vapors, and gases with rapid response and robust durability. Its compact construction integrates seamlessly with display instruments, serving energy, chemical processing, and manufacturing sectors. 19
Key Features
A silicon-substrate platinum film sensing element, fabricated via sputtering and laser trimming, ensures miniaturization and stability. With Pt100 classification (100Ω at 0°C, Class B accuracy), it maintains consistent temperature-resistance linearity. Customizable sheath materials (e.g., stainless steel) and junction boxes (explosion-proof/waterproof variants) adapt to harsh environments. 38
Technical Highlights
The thin-film design reduces thermal mass, achieving 50% faster response (T0.5) than wire-wound counterparts. Low insertion depth requirements and 100MΩ insulation resistance (at 10-100V) enhance installation flexibility and signal integrity. The 2mA excitation current minimizes self-heating errors for reliable data acquisition. 710
Applications
Ideal for dynamic temperature monitoring in pipelines, reactor vessels, power plant equipment, and HVAC systems. Modular components facilitate maintenance, while OEM customization (e.g., sheath length adaptation) addresses specialized needs. 615
熱電阻：
MWFT-1，MWFT-2，MWFT-3，WZP-120B，WZP-121B，WZP-130B，WZP-131B，WZP2-120B，WZP2-121B，WZP2-130B，WZP2-131B，WZC-120B，WZC-130B，WZP-220B，WZP-221B，
WZP-230B，WZP-231B，WZP2-220B，WZP2-221B，WZP2-230B，WZP2-231B，WZP-220ABWZP2-220AB，WZC-220B，WZC-120B，
熱電阻是中低溫區常用的一種溫度檢測器。它的主要特點是測量精度高，性能穩定。其中鉑熱電阻的測量精確度是高的，它不僅廣泛應用于工業測溫，而且被制成標準的基準儀。
主要特點
簧式感溫元件，抗振性能好；
•測溫精度高；
•機械強度高，耐高溫耐壓性能好；
•進口薄膜電阻元件，性能可靠穩定。
工作原理
熱電阻的測溫原理是基于導體或半導體的電阻值隨著溫度的變化而變化的特性。熱電阻大都由純金屬材料制成，目前應用多的是鉑和銅，現在已開始采用鎳、錳和銠等材料制造熱電阻。熱電阻通常需要把電阻信號通過引線傳遞到計算機控制裝置或者其它二次儀表上。
|
