電接點雙金屬溫度計WZPK-276U 廠家
產品概述

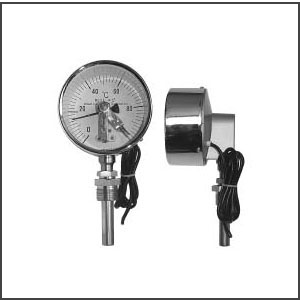

電接點雙金屬溫度計WZPK-276U是一種廣泛應用于工業生產現場的測溫儀表，專為需要溫度自動控制和報警的場合設計。該產品采用高品質雙金屬片作為感溫元件，能夠直接測量-80℃至+500℃范圍內的液體、蒸汽和氣體介質溫度。其結構設計兼顧了實用性與耐用性，表殼采用防腐蝕材料制作，整體防水性能優異，適合在復雜工業環境中長期穩定工作。產品具有現場溫度顯示功能，讀數直觀清晰，同時通過電氣接點裝置實現自動控制功能。613
工作原理
WZPK-276U型電接點雙金屬溫度計基于雙金屬片的熱膨脹原理工作。當溫度變化時，兩種不同膨脹系數的金屬組合會產生彎曲形變，這種形變通過傳動機構帶動指針旋轉，在刻度盤上準確指示被測溫度值。同時，這一機械運動還會驅動電接點裝置，當溫度達到預設的上限或下限值時，接點會自動接通或斷開，從而觸發外接控制電路或報警裝置。該設計無需外部電源即可實現溫度監控功能，結構簡單可靠。59
產品特點
這款溫度計采用模塊化設計，表頭可360度旋轉方便讀數，配備不銹鋼保護管增強抗腐蝕能力。產品響應速度快，熱響應時間≤40秒，能夠及時反映溫度變化。其電氣接點采用特殊合金材料制作，確保接觸可靠且使用壽命長。提供多種安裝接口選項包括活動螺紋和固定法蘭等，適配不同工業設備的安裝需求。產品外觀設計簡潔大方，表盤直徑100mm，刻度清晰易讀，防護等級達到IP55，可在溫度-25℃至+55℃、相對濕度≤85%的環境中正常工作。721
應用領域
WZPK-276U電接點雙金屬溫度計廣泛應用于石油化工、電力能源、冶金制造等行業的溫度監控系統。特別適用于鍋爐、反應釜、管道系統等需要對介質溫度進行自動控制或超溫報警的關鍵設備。產品通過簡單可靠的機械結構實現對溫度的精確測量和電氣控制，無需復雜維護，為用戶提供經濟實用的溫度監測解決方案。其穩定的性能和優良的防護特性使其成為工業溫度測量領域的優選產品。312
Product Description in English
The WZPK-276U bimetal thermometer with electrical contact is a robust temperature measuring instrument designed for industrial applications requiring temperature control and alarm functions. It features a durable stainless steel casing with IP55 protection rating, suitable for harsh environments. The large 100mm dial provides clear temperature readings with 1.5% accuracy across its -80℃ to +500℃ measurement range. Its snap-action contacts reliably trigger control circuits when preset temperature limits are reached, making it ideal for process automation. The thermometer s all-mechanical operation ensures reliable performance without external power requirements. 629
Key Features
This temperature instrument combines measurement and control functions in a compact design. The bimetal sensing element ensures fast response to temperature changes within 40 seconds. Its rotating head allows flexible viewing angles, while the sturdy construction withstands vibration and corrosion. The product offers multiple installation options including threaded and flanged connections to accommodate different equipment configurations. The electrical contacts are designed for long service life, capable of switching control circuits directly. Maintenance-free operation and straightforward installation make it a cost-effective solution for industrial temperature monitoring needs. 79
電接點雙金屬溫度計
WZPK-426U，WZPK-166U，WZPK-525U，WZPK-165U，WZPK-425U，WZPK-424U，WZPK-326U，WZPK-323U，WZPK-226U，WZPK-224U，WZPK-223U，WZPK-233U，WZPK-405U，WZPK-135U，WZPK-136U，WZP-104U，WZPK-333U，WZPK-103U，WZPK-336U，WZPK-263U，WZPK-335U，WZPK-363U，WZPK-465U，WZPK-464U，WZPK-266U，WZPK-565U，WZPK-276U，WZPK-375U，WZPK-476U，WZPK2-475SA，WZPK-474S，WZPK-133U，WZPK-473S，WZPK2-376SA，WZPK-506U，WZPK-504U，WZPK-505U，WZPK-374S，WZPK-375S，WZPK2-375SA，WZPK-376S，WZPK2-276SA，WZPK-276S，WZPK2-275SA，WZPK-503S，WZPK2-406SA，WZPK2-405SA，WZPK-406S，WZPK-4055，WZPK-404S，WZPK-304U，WZPK-206U，WZPK-205U，WZPK-203U，WZPK2-305SA，WZPK-306S，WZPK-305S，WZPK-303S，WZPK2-205SA，WZPK-26S，WZPK-205S，WZPK-204S，WZPK-203S，WZPK-106SA，WZP-430B，WZPK-2312U，WZPK2-176SA，WZPK2-175SA，WZPK-176S，WZPK-163S，WZPK2-466SA，WZPK2-465SA，WZPK-465S，WZPK2-366SA，WZPK2-365SA，WZPK-366S，WZPK-364S，WZPK-363S，WZPK2-266SA，WZPK-266S，WZPK-265S，WZPK-264S，WZP-166S，WZPK-263S，WZPK-165S
電接點雙金屬溫度計，WSSX-416，WSSX-406，WSSX-485，WSSX-415，WSSX-405，WSSX-484，WSSX-414，WSSX-404，WSSX-483，WSSX-413，WSSX-403，WSSX-482，WZPK-124U，WZPK-406U，WZPK-503U，WZP-3212U，WZP-270U，WRNN2-436，WRP-130，WRP2-130，WRP-131，WRP2-131，WRQ-130，WRQ2-130，WRQ-131，WRQ2-131，WRR-130，WRR2-130，WZPK-336SA，WZPK2-335SA，WZPK-236SA，WZPK2-235SA，WZPK-333S，WZPK-334S，WZPK-335S，WZPK-236S，WZPK-235S, WZPK-234S, WZPK-233S, WZPK2-136S, WZPK2-135SA, WZPK-136S, WZPK-135S, WZPK-134S, WRNR-01, WRER2-14, WRNR2-14, WRER-14, WRER2-12, WRNR2-12, WRER-12, WRNR-12, WZP2-6312A, WZP-6312A, WZP2-631, WRN-624, WRNR2-01, SBWR-4170/440D
應用
電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警。直接測量各種生產過程中-80～500℃范圍內體、蒸汽
和氣體介質溫度。
電接點雙金屬溫度計的特點：
• 現場顯示溫度，直觀方便；
• 具有自動切斷電源和報警功能；
• 安全可靠，使用壽命長；
• 多種結構形式，可滿足不同要求。
工作原理
電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點或斷開的同時，使電路中的繼電器動作，從而自動控制及報警。
主要技術參數
• 產品執行標準：JB/T8803-1998 GB3836-83
• 標度盤公稱直徑：100
• 精度等級：（1.0），1.5
• 熱響應時間：≤40S
• 防護等級：IP55
• 正常工作大氣條件：溫度-25～+55℃，相對濕度≤85%
• 設定點誤差：設定點誤差應不超過基本誤差限的1.5倍。
• 切換差：切換差應不超過基本誤差限的1.5倍。
• 切換重復性：切換重復性極限范圍不大于基本誤差限值的1/2。
|
