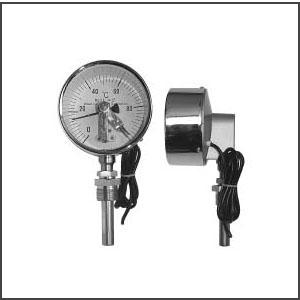

電接點雙金屬溫度計WZPK-103U 廠家
產品概述
電接點雙金屬溫度計WZPK-103U是一款專為工業環境設計的溫度測量與控制儀表，采用雙金屬片作為核心感溫元件，能夠直接測量液體、蒸汽和氣體介質的溫度，適用于-80℃至+500℃的寬范圍工況。產品具有現場顯示功能，指針式表盤設計直觀清晰，便于快速讀取溫度值。同時，其電接點裝置可在溫度達到預設限值時觸發繼電器動作，實現自動控制或報警功能，滿足生產現場對溫度監控的需求。1516
核心特點
該溫度計采用優質不銹鋼保護管及耐腐蝕材質，確保在復雜工業環境中長期穩定工作。表殼經過特殊工藝處理，具備防水防塵性能（防護等級IP55），適合石油、化工、電力等領域的安裝需求。電接點部分采用機械式觸點設計，支持上下限溫度設定，動作可靠且使用壽命長。產品提供軸向型、徑向型或萬向型結構，安裝方式靈活，可適配不同管道或設備的固定要求。61023
技術描述
WZPK-103U通過雙金屬片的熱膨脹原理工作：當溫度變化時，雙金屬片自由端帶動指針偏轉，同時觸發電接點通斷。標度盤直徑可選100mm或150mm，精度等級1.5級，熱響應時間≤40秒。電氣參數方面，接點額定功率10VA，最高工作電壓220V（推薦36V以下使用以確保穩定性）。產品無汞害，符合環保要求，且支持抽芯式維護，無需停機即可更換機芯。111320
Product Introduction (English)
The WZPK-103U Bimetal Thermometer with Electrical Contact is designed for industrial temperature measurement and control. Its bimetallic strip sensing element provides accurate readings within -80℃ to +500℃, suitable for liquids, steam, and gases. The clear dial display allows on-site monitoring, while the integrated electrical contacts activate relays for automated temperature regulation or alarms when thresholds are reached. 11217
Key Features
Constructed with stainless steel protection tubes and corrosion-resistant materials, this thermometer ensures durability in harsh environments. The IP55-rated housing offers dust and water resistance, ideal for petrochemical or power plants. The mechanical contact mechanism supports adjustable upper/lower limits with reliable switching performance. Multiple mounting options (axial, radial, or adjustable) accommodate diverse installation needs. 91425
Technical Details
The WZPK-103U operates via thermal expansion: temperature changes deform the bimetallic strip, moving the pointer and triggering contacts. Standard dial sizes are 100mm/150mm with 1.5% accuracy and ≤40s response time. Electrical contacts handle 10VA (220V max; 36V recommended). The mercury-free design is eco-friendly, and the removable core enables maintenance without process interruption. 182228
電接點雙金屬溫度計
WZPK-426U，WZPK-166U，WZPK-525U，WZPK-165U，WZPK-425U，WZPK-424U，WZPK-326U，WZPK-323U，WZPK-226U，WZPK-224U，WZPK-223U，WZPK-233U，WZPK-405U，WZPK-135U，WZPK-136U，WZP-104U，WZPK-333U，WZPK-103U，WZPK-336U，WZPK-263U，WZPK-335U，WZPK-363U，WZPK-465U，WZPK-464U，WZPK-266U，WZPK-565U，WZPK-276U，WZPK-375U，WZPK-476U，WZPK2-475SA，WZPK-474S，WZPK-133U，WZPK-473S，WZPK2-376SA，WZPK-506U，WZPK-504U，WZPK-505U，WZPK-374S，WZPK-375S，WZPK2-375SA，WZPK-376S，WZPK2-276SA，WZPK-276S，WZPK2-275SA，WZPK-503S，WZPK2-406SA，WZPK2-405SA，WZPK-406S，WZPK-4055，WZPK-404S，WZPK-304U，WZPK-206U，WZPK-205U，WZPK-203U，WZPK2-305SA，WZPK-306S，WZPK-305S，WZPK-303S，WZPK2-205SA，WZPK-26S，WZPK-205S，WZPK-204S，WZPK-203S，WZPK-106SA，WZP-430B，WZPK-2312U，WZPK2-176SA，WZPK2-175SA，WZPK-176S，WZPK-163S，WZPK2-466SA，WZPK2-465SA，WZPK-465S，WZPK2-366SA，WZPK2-365SA，WZPK-366S，WZPK-364S，WZPK-363S，WZPK2-266SA，WZPK-266S，WZPK-265S，WZPK-264S，WZP-166S，WZPK-263S，WZPK-165S
電接點雙金屬溫度計，WSSX-416，WSSX-406，WSSX-485，WSSX-415，WSSX-405，WSSX-484，WSSX-414，WSSX-404，WSSX-483，WSSX-413，WSSX-403，WSSX-482，WZPK-124U，WZPK-406U，WZPK-503U，WZP-3212U，WZP-270U，WRNN2-436，WRP-130，WRP2-130，WRP-131，WRP2-131，WRQ-130，WRQ2-130，WRQ-131，WRQ2-131，WRR-130，WRR2-130，WZPK-336SA，WZPK2-335SA，WZPK-236SA，WZPK2-235SA，WZPK-333S，WZPK-334S，WZPK-335S，WZPK-236S，WZPK-235S, WZPK-234S, WZPK-233S, WZPK2-136S, WZPK2-135SA, WZPK-136S, WZPK-135S, WZPK-134S, WRNR-01, WRER2-14, WRNR2-14, WRER-14, WRER2-12, WRNR2-12, WRER-12, WRNR-12, WZP2-6312A, WZP-6312A, WZP2-631, WRN-624, WRNR2-01, SBWR-4170/440D
應用
電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警。直接測量各種生產過程中-80～500℃范圍內體、蒸汽
和氣體介質溫度。
電接點雙金屬溫度計的特點：
• 現場顯示溫度，直觀方便；
• 具有自動切斷電源和報警功能；
• 安全可靠，使用壽命長；
• 多種結構形式，可滿足不同要求。
工作原理
電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點或斷開的同時，使電路中的繼電器動作，從而自動控制及報警。
主要技術參數
• 產品執行標準：JB/T8803-1998 GB3836-83
• 標度盤公稱直徑：100
• 精度等級：（1.0），1.5
• 熱響應時間：≤40S
• 防護等級：IP55
• 正常工作大氣條件：溫度-25～+55℃，相對濕度≤85%
• 設定點誤差：設定點誤差應不超過基本誤差限的1.5倍。
• 切換差：切換差應不超過基本誤差限的1.5倍。
• 切換重復性：切換重復性極限范圍不大于基本誤差限值的1/2。
|
