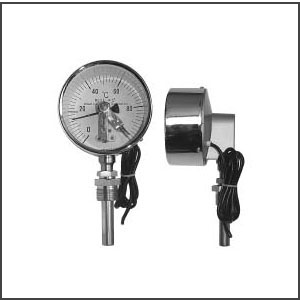

電接點雙金屬溫度計WZPK2-475SA 廠家
產品概述
電接點雙金屬溫度計WZPK2-475SA是一款專為工業環境設計的溫度測量與控制儀表，適用于對溫度需自動監控和報警的現場應用。該產品采用優質不銹鋼材料制造，具有防水防腐特性，可直接測量-80℃至+500℃范圍內的液體、蒸汽及氣體介質溫度，滿足石油、化工、電力等行業的多樣化需求。其結構設計兼顧耐用性與美觀性，表殼經特殊工藝處理，確保在惡劣工況下長期穩定運行。115
核心功能特點
該型號溫度計具備現場直觀顯示與自動化控制雙重功能。當溫度達到預設限值時，機械觸點會觸發電路系統中的繼電器，實現自動切斷電源或報警，有效保障生產安全。產品提供軸向、徑向、萬向等多種安裝形式，用戶可根據管線布局靈活選擇。獨特的熱套式設計允許在不停機情況下更換機芯，顯著提升設備維護效率。內置雙金屬片傳感元件響應快速，配合高精度刻度盤，確保溫度指示清晰準確。511
技術參數與配置
標準款采用φ100mm表盤直徑，1.5級精度等級，保護管材質為1Cr18Ni9Ti不銹鋼，可選M27×2螺紋或法蘭安裝方式。觸點系統支持10VA額定功率，最高工作電壓380V，推薦使用12-48V控制電壓以保證觸點可靠性。產品通過環形雙層密封結構實現IP65防護等級，能夠抵抗環境振動和液體噴濺。用戶可定制不同測溫范圍（如0-300℃、0-400℃等）及插入深度（75-2000mm），適配各類工藝管道尺寸。1721
應用場景
本產品特別適合電站熱力系統監測，其加長頸設計能使表頭突出保溫層便于觀察，避免熱量損失。在化工生產中，耐腐蝕材質可應對酸堿介質；機械制造領域則利用其抗震性能保證機床溫度監控穩定性。對于需要多點控制的流程，可通過雙上限觸點配置實現分級報警。抽芯式結構設計為食品、制藥等潔凈行業提供了便捷的消毒維護方案。718
Product Introduction (English)
The WZPK2-475SA contact bimetal thermometer is engineered for industrial temperature monitoring and control applications. Constructed with stainless steel housing and hermetically sealed casing, it delivers reliable performance in measuring liquids, steam, or gases from -80°C to +500°C. The unit combines local analog indication with electrical contact functionality, enabling automated process control through relay activation when preset temperature thresholds are reached.511
Key Features
This model features a robust design with swivel joint for multi-angle viewing (axial/radial/universal mounting options). The snap-action contacts provide crisp switching at 1A rated current, while the filled liquid damping system minimizes pointer vibration in pulsating environments. Optional thermal well assembly allows sensor replacement without process interruption. The scratch-resistant dial with clear graduation ensures legibility in low-light conditions.1520
Technical Specifications
Standard configurations include 4-inch dial (100mm) with 1.5% accuracy, 1Cr18Ni9Ti stainless steel sheath, and M27×2 threaded connection. The contact mechanism supports SPDT operation with adjustable set points via front-mounted dial knobs. Customizable stem lengths (3" to 78") accommodate various pipe diameters. The IP65-rated enclosure withstands washdown environments, making it suitable for food processing and marine applications.117
Typical Applications
Ideal for power plant steam lines where extended neck design penetrates insulation layers. Chemical plants benefit from its corrosion-resistant construction, while HVAC systems utilize the vibration-resistant mechanism for compressor monitoring. The product s modular design facilitates integration with PLC systems for centralized temperature management in industrial automation scenarios.718
電接點雙金屬溫度計
WZPK-426U，WZPK-166U，WZPK-525U，WZPK-165U，WZPK-425U，WZPK-424U，WZPK-326U，WZPK-323U，WZPK-226U，WZPK-224U，WZPK-223U，WZPK-233U，WZPK-405U，WZPK-135U，WZPK-136U，WZP-104U，WZPK-333U，WZPK-103U，WZPK-336U，WZPK-263U，WZPK-335U，WZPK-363U，WZPK-465U，WZPK-464U，WZPK-266U，WZPK-565U，WZPK-276U，WZPK-375U，WZPK-476U，WZPK2-475SA，WZPK-474S，WZPK-133U，WZPK-473S，WZPK2-376SA，WZPK-506U，WZPK-504U，WZPK-505U，WZPK-374S，WZPK-375S，WZPK2-375SA，WZPK-376S，WZPK2-276SA，WZPK-276S，WZPK2-275SA，WZPK-503S，WZPK2-406SA，WZPK2-405SA，WZPK-406S，WZPK-4055，WZPK-404S，WZPK-304U，WZPK-206U，WZPK-205U，WZPK-203U，WZPK2-305SA，WZPK-306S，WZPK-305S，WZPK-303S，WZPK2-205SA，WZPK-26S，WZPK-205S，WZPK-204S，WZPK-203S，WZPK-106SA，WZP-430B，WZPK-2312U，WZPK2-176SA，WZPK2-175SA，WZPK-176S，WZPK-163S，WZPK2-466SA，WZPK2-465SA，WZPK-465S，WZPK2-366SA，WZPK2-365SA，WZPK-366S，WZPK-364S，WZPK-363S，WZPK2-266SA，WZPK-266S，WZPK-265S，WZPK-264S，WZP-166S，WZPK-263S，WZPK-165S
電接點雙金屬溫度計，WSSX-416，WSSX-406，WSSX-485，WSSX-415，WSSX-405，WSSX-484，WSSX-414，WSSX-404，WSSX-483，WSSX-413，WSSX-403，WSSX-482，WZPK-124U，WZPK-406U，WZPK-503U，WZP-3212U，WZP-270U，WRNN2-436，WRP-130，WRP2-130，WRP-131，WRP2-131，WRQ-130，WRQ2-130，WRQ-131，WRQ2-131，WRR-130，WRR2-130，WZPK-336SA，WZPK2-335SA，WZPK-236SA，WZPK2-235SA，WZPK-333S，WZPK-334S，WZPK-335S，WZPK-236S，WZPK-235S, WZPK-234S, WZPK-233S, WZPK2-136S, WZPK2-135SA, WZPK-136S, WZPK-135S, WZPK-134S, WRNR-01, WRER2-14, WRNR2-14, WRER-14, WRER2-12, WRNR2-12, WRER-12, WRNR-12, WZP2-6312A, WZP-6312A, WZP2-631, WRN-624, WRNR2-01, SBWR-4170/440D
應用
電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警。直接測量各種生產過程中-80～500℃范圍內體、蒸汽
和氣體介質溫度。
電接點雙金屬溫度計的特點：
• 現場顯示溫度，直觀方便；
• 具有自動切斷電源和報警功能；
• 安全可靠，使用壽命長；
• 多種結構形式，可滿足不同要求。
工作原理
電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點或斷開的同時，使電路中的繼電器動作，從而自動控制及報警。
主要技術參數
• 產品執行標準：JB/T8803-1998 GB3836-83
• 標度盤公稱直徑：100
• 精度等級：（1.0），1.5
• 熱響應時間：≤40S
• 防護等級：IP55
• 正常工作大氣條件：溫度-25～+55℃，相對濕度≤85%
• 設定點誤差：設定點誤差應不超過基本誤差限的1.5倍。
• 切換差：切換差應不超過基本誤差限的1.5倍。
• 切換重復性：切換重復性極限范圍不大于基本誤差限值的1/2。
