鎧裝鉑熱波膜電阻WZPK-163U 供應
產品概述

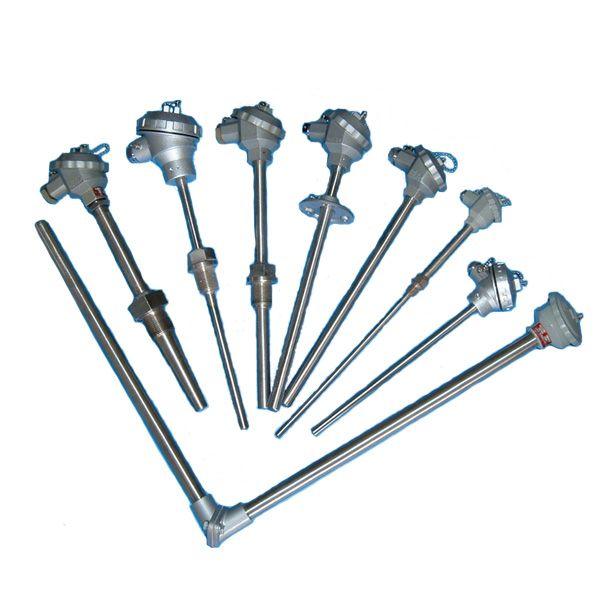

鎧裝薄膜鉑熱電阻WZPK-163U是一種高精度溫度傳感器，采用先進的薄膜鉑電阻測溫元件設計。該產品具有體積小、易彎曲的特點，能夠適應狹窄空間或復雜環境下的安裝需求。相比傳統裝配式鉑電阻，其直徑更小且靈活性更強，特別適合在常規傳感器難以安裝的場合使用。產品外保護管采用優質不銹鋼材質，內部填充高密度氧化絕緣材料，兼具優異的機械強度和抗污染性能。19
技術特性
WZPK-163U采用激光噴濺薄膜技術將鉑材料精密附著在陶瓷基片上，通過光刻法和干燥蝕刻工藝形成穩定可靠的感溫膜層。這種結構使其在-200℃至+800℃的寬溫域內保持出色性能，熱響應時間短，可快速捕捉溫度變化。產品在0℃時的標稱電阻值為100Ω（Pt100），電阻溫度系數為0.003851，允許通過電流1mA，最大測量電流5mA。其絕緣電阻在15-35℃環境條件下不低于100MΩ（相對濕度<80%），自熱效應導致的溫升不超過0.3℃。21113
應用領域
該產品廣泛適用于工業過程控制、環境監測、設備溫度管理等場景，可與顯示儀表、記錄儀、調節儀、計算機系統等配套使用。典型應用包括管道流體溫度測量、機械設備溫控系統、實驗室精密溫測等場合。產品的耐高壓性能和抗震動特性使其在石油化工、電力能源、機械制造等工業環境中表現穩定。通過提供精確的電信號輸出，可為自動化控制系統提供可靠的溫度反饋。912
產品優勢
WZPK-163U的核心元件采用陶瓷基底結合鉑薄膜的復合結構，在高溫環境下能保持良好的穩定性。獨特的激光調阻工藝確保了電阻值的精確性，而陶瓷表層封裝則提供了優越的絕緣性能和耐壓能力。產品具有直徑小、響應快、精度高等特點，測量偏差控制在較低水平。其標準化接口設計便于系統集成，多種安裝固定方式（包括卡套螺紋、法蘭等）可滿足不同工況需求。11619
English Product Introduction
The armored thin-film platinum thermal resistor WZPK-163U is a precision temperature sensor featuring advanced thin-film platinum sensing elements. With compact size and flexible structure, it overcomes installation limitations of conventional sensors in confined spaces. The stainless steel outer sheath with high-density oxide insulation ensures robust mechanical strength and contamination resistance. Utilizing laser-sputtered platinum film on ceramic substrate, it delivers fast response and stable performance across -200℃ to +800℃ range. The product provides accurate electrical signals for temperature monitoring in industrial automation, process control, and equipment management applications. Its vibration-resistant design and high-pressure endurance make it suitable for challenging environments like petrochemical plants and power facilities. The standardized interface supports seamless integration with display instruments, recorders, and control systems. 132128
鎧裝鉑熱波膜電阻
WZPK-105U，WZPK-324U，WZPK-364U，WZPK-264U，WZPK-163U，WZPK-523U，WZP-421D，WZPK-103U，WRP2-121B，WZP2-74S
簡單介紹
WZPK-466U|鎧裝鉑熱波膜電阻CRZ系列薄膜鉑熱電阻元件是把金屬鉑研制成粉漿，采用先進的激光噴濺薄膜技術及光刻法和干燥蝕刻法把附著在陶瓷基片上形成膜
WZPK-466U|鎧裝鉑熱波膜電阻
的詳細介紹
WZPK-466U|鎧裝鉑熱波膜電阻
|
熱電阻的工作原理：在溫度的作用下，電阻絲的電阻隨之變化而變化�？捎糜跍y量 -200℃～﹢800℃范圍內的溫度。其優點是：偏差極小。由于它的良好電輸出性能，熱電阻可為顯示儀、記錄儀、調節儀、掃描儀及電腦提供精確的輸入值。
|
|
|
WZPK466U鎧裝鉑熱波膜電阻，WZPK-466U,的詳細資料：
|
|
1． 測溫范圍、允差
|
名稱
|
型號
|
分度號
|
測溫范圍
|
等級
|
允許偏差
|
|
鉑電阻
|
WZP
|
Pt100
Pt10
|
-200~±650℃
|
A
|
±（0.15+0.02t）
|
|
B
|
±0.30+0.005t
|
|
銅電阻
|
WZC
|
Cu50
Cu100
|
-50~+150℃
|
|
±（0.30+0.006t）
|
2.熱響應時間
在溫度出現階躍變化時,熱電阻的電阻值變化至相當于該階躍變化的50%，所需要的時間稱為熱響應時間，用t0.5表示。
3.自熱影響
鉑電阻允許通過電流1mA，大測量電流為5mA，由此產生的升溫不大于0.3℃。
4.電阻溫度系數（α）與標稱值的偏差
|
名稱
|
等級
|
α
|
α
|
|
鉑電阻
|
A
|
0．003851
|
±0.000006
|
|
B
|
±0.000012
|
|
銅電阻
|
|
0．004280
|
±0.000020
|
5.絕緣電阻
當周圍空氣溫度15-35℃和相對濕度小于80%時熱電阻絕緣電阻不小于100MΩ。
薄膜鉑電阻元件
一、 概述
CRZ系列薄膜鉑熱電阻元件是把金屬鉑研制成粉漿，采用先進的激光噴濺薄膜技術及光刻法和干燥蝕刻法把附著在陶瓷基片上形成膜，引線經過激光調阻制成，完全自動的生產程序保證了產品完全符合IEC標準。
二、 技術特點
1． 薄膜鉑熱電阻元件用陶瓷和鉑制成，因而在高溫下能夠保持的穩定性，適合在-50～400℃的溫度下使用。
2． 鉑薄膜通過激光噴濺在陶瓷表層，因而它具有良好的防震和防沖擊性能。
3． 薄膜表面蓋以陶瓷，因而元件能夠承受高壓，并具有良好的絕緣性。
4． 引線材料為鎳鍍金和純鈀兩種。
5． 規格：
|
型號
|
規格
長×寬×高
|
阻值
|
測量電流
|
精度
|
測量范圍
|
熱響應時間
|
|
CRZ-1632
|
3.2×1.6×1.0
|
PT100
PT100
|
≤1mA
|
A
|
-50～550℃
|
≤0.3S
|
|
CRZ-2005
|
5.0×2.0×1.1
|
PT50
|
≤2mA
|
A
|
-50～400℃
|
|
CRZ-2005
|
5.0×2.0×1.0
|
PT10
|
≤0.5mA
|
B
|
-50～500℃
|
6． 精度：
|
等級
|
α
|
0℃時的電阻值（Ω）
|
允許偏差（Ω）
|
|
A
|
0.003851
|
100.00
|
±0.150+0.002t
|
|
B
|
0.003851
|
100.00
|
±0.30+0.005t
|
|
|
