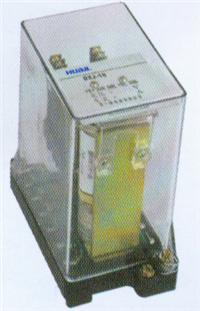

中間繼電器，DZS-12B
產品概述
DZS-12B是一款延時中間繼電器，專為直流操作的保護和自動控制線路設計，主要用于增加觸點數量和容量，滿足輔助繼電需求。該繼電器采用電磁式原理，通過阻尼環實現延時返回功能，適用于電力系統、工業自動化等領域，具有高可靠性和穩定性。112
技術特點
DZS-12B提供多種額定電壓選項（DC12V-220V），動作電壓范圍為額定值的30%~70%，返回時間不小于0.6秒。其觸點容量在直流250V/5A條件下可斷開50W負載，長期允許接通電流為5A，功率消耗不超過7W。繼電器采用改進型繞組設計，避免了運輸中的斷線問題，提升了耐用性。21022
功能與結構
繼電器分為動作延時（如DZS-11B）和返回延時（DZS-12B）兩種類型，DZS-12B屬于返回延時型，適合需要延遲斷電控制的場景。結構上可選凸出式或嵌入式安裝，殼體采用JK-1標準組件，支持板前或板后接線方式，適應不同安裝需求。內部接線清晰，外形尺寸緊湊，便于集成到各類控制柜中。131621
應用場景
DZS-12B廣泛應用于電力系統的繼電保護、軌道交通信號控制、工業自動化設備等場景。其延時特性可用于電機啟動保護、順序控制等環節，同時兼容多種直流電壓等級，適配性較強。繼電器在長期運行中表現穩定，機械壽命和電氣壽命均滿足常規工業要求。91423
簡單介紹
DZS-12B中間繼電器 DZS-10B系列中間繼電器用于直流操作的各種保護和自動控制線路中，作為輔助繼電器以增加觸點數量和觸點容量。DZS-12B為返回延時繼電器。
DZS-12B中間繼電器
的詳細介紹
DZS-12B中間繼電器
1.應用范圍
DZS-10B系列中間繼電器用于直流操作的各種保護和自動控制線路中，作為輔助繼電器以增加觸點數量和觸點容量。DZS-11B、13B為動作延時繼電器；DZS-12B、14B返回延時繼電器；DZS-15B、16B為電壓延時動作和電流保持繼電器。
2.主要技術數據
| ● |
額定電壓：DC 220V、110V、48V、24V、12V。 |
| ● |
額定電流：lA、2A、4A、6A。 |
| ● |
動作值：動作電壓為額定電壓值的30～70％。 |
| ● |
保持值：保持電流不大于80％額定電流。 |
| ● |
返回值：不小于額定值的5％。 |
| ● |
動作時間：DZS-11B、13B、15B、16B在額定電壓下，動作時間不小于0.06s。 |
| ● |
返回時間：DZS-12B、14B不小于0.6s。 |
| ● |
功率消耗：不大于7W。 |
| ● |
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。 |
|
