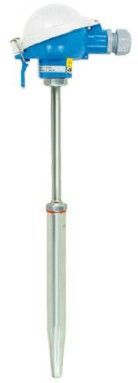

超臨界電站用熱電偶WRCK-391
超臨界電站用熱電偶WRCK-391的產品概述
超臨界電站用熱電偶WRCK-391是一種專為超臨界火電機組設計的溫度測量裝置，適用于高溫高壓環境下的精準測溫需求。該產品采用先進的塞貝克效應原理，通過兩種不同導體材料在溫差下產生的熱電勢實現溫度信號轉換，能夠直接測量0℃至610℃范圍內的液體、蒸汽及氣體介質溫度。其設計充分考慮了超臨界機組主蒸汽壓力達40Mpa、溫度610℃的嚴苛工況，具備良好的耐壓性和熱穩定性，可滿足1.3GW級大容量機組的配套需求。15
核心技術與結構特點
WRCK-391采用1Cr18Ni9Ti不銹鋼保護管結構，結合氧化鎂絕緣材料層，確保在高溫高壓環境下的機械強度和電氣絕緣性能。產品通過優化熱電極材料配比和焊接工藝，有效提升熱響應速度，減少動態誤差。其鎧裝結構設計賦予產品彎曲安裝的靈活性，同時保持耐沖刷性能，適應電站管道不同安裝位置的測量需求。雙支式設計可同步輸出兩組溫度信號，為系統冗余監測提供支持。常溫絕緣電阻值達1000MΩ以上，保障長期運行的可靠性。101227
應用場景與性能優勢
該熱電偶主要應用于超臨界電站的鍋爐、汽輪機等關鍵部位的溫度監控，通過實時監測蒸汽參數助力機組能效提升。相比常規熱電偶，其在高溫環境下的熱電勢穩定性更突出，溫度梯度影響更小，冷端溫度變化對測量結果的干擾可通過內置補償電路有效抑制。產品采用模塊化接線盒設計，便于現場維護和導線連接，安裝方式涵蓋固定卡套式、可動法蘭式等多種選擇，能適應50mm至150mm不同插入深度的安裝需求。4628
定制化服務與質量保障
針對特殊工況需求，WRCK-391提供保護管材質、插入長度等參數的定制服務，用戶可根據實際管道尺寸協商特殊規格。制造商通過優化生產工藝控制熱電偶絲材的均勻性，避免因材料不均勻?qū)е碌母郊訜犭妱菡`差。產品在出廠前均經過多道溫度循環測試和絕緣性能檢測，確保在溫度階躍變化時T0.5響應時間符合工況要求。專業設計團隊持續跟蹤電站運行數據，不斷改進產品在長期高溫環境下的性能表現。5912
超臨界電站用熱電偶
WRNK-321, WRNK-331, WRNK-391, WRNK-381, WRNK-387, WRNK-302, WRNK-322, WRNK-332, WRNK-392, WRNK-382, WRNK-388, WRNK2-321, WRNK2-331, WRNK2-322, WRNK2-332, WRCK-301, WRCK-321, WRCK-331, WRCK-391,WRCK-381, WRCK-387, WRCK-302, WRCK-322, WRCK-392, WRCK-382, WRCK-388,WRCK2-321，WRCK2-331，WRCK2-322，WRCK2-332，WREK-401，WREK-421，WREK-431，WREK-481, WREK-491, WREK-402,
工作原理
兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，
當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
熱電偶實際上是一種能量轉換器，它將熱能轉換為電能，用所產生的熱電勢測量溫度，對于熱電偶的熱電勢，應注意如下幾個問題：
1：熱電偶的熱電勢是熱電偶工作端的兩端溫[2]度函數的差，而不是熱電偶冷端與工作端，兩端溫度差的函數；
2 ：熱電偶所產生的熱電勢的大小，當熱電偶的材料是均勻時，與熱電偶的長度和直徑無關，只與熱電偶材料的成份和兩端的溫差有關；
3：當熱電偶的兩個熱電偶絲材料成份確定后，熱電偶熱電勢的大小，只與熱電偶的溫度差有關；若熱電偶冷端的溫度保持一定，這進熱電偶的熱電勢僅是工作端溫度的單值函數。將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。
|
