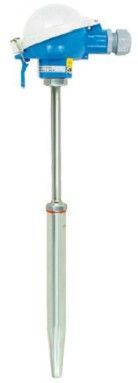

超臨界電站用熱電偶WRCK2-331
產品概述
WRCK2-331是一款專為超臨界電站設計的雙支鎧裝熱電偶，采用先進的熱電測量技術，適用于高溫高壓環境下的溫度監測。該產品通過優化材料和結構設計，能夠穩定工作在蒸汽溫度達610℃、壓力40MPa的極端工況中，滿足現代火力發電機組對溫度測量的精度和可靠性要求。其核心部件采用耐高溫合金材料，確保在長期高溫環境下保持穩定的熱電性能。124
技術特點
該熱電偶采用雙支獨立測溫結構，可同時輸出兩組溫度信號，便于數據比對和系統冗余設計。保護管選用優質不銹鋼（1Cr18Ni9Ti）材質，具備良好的耐腐蝕性和機械強度，可承受≤100m/s的介質流速。內置氧化鎂絕緣材料配合鎧裝工藝，使產品具有抗振動、耐磨損的特性，適合安裝在鍋爐、蒸汽管道等復雜工況位置。產品提供50/100/150mm三種標準置入長度，也可根據實際需求定制特殊尺寸。4512
性能參數
WRCK2-331測溫范圍為0-610℃，在額定工作壓力40MPa下仍能保持準確測量。常溫絕緣電阻值≥100MΩ（長度≤1米時），長度超過1米時絕緣電阻與長度乘積≥100MΩ·m。熱響應時間快，能快速跟蹤溫度變化，測試環境要求溫度為15-35℃、相對濕度45%以下。產品采用防水式接線盒設計，適應電站現場潮濕環境，安裝方式支持活動法蘭連接，便于維護更換。129
應用場景
主要應用于超臨界及超超臨界火力發電機組的蒸汽溫度監測，包括主蒸汽管道、再熱器、汽輪機進口等關鍵部位。通過提高蒸汽參數的測量精度，有助于提升機組熱效率，實現節能降耗。該產品設計參考了國際先進的火電技術規范，在多個電站項目中表現出良好的運行穩定性，能夠適應長期連續工作的需求。467
產品優勢
相比常規熱電偶，WRCK2-331采用特殊鎧裝工藝和雙層密封結構，在高溫高壓環境下具有更長的使用壽命。雙支獨立測溫元件設計提高了系統可靠性，當一支出現異常時仍可通過另一支維持監控。產品結構緊湊，安裝靈活性高，支持水平或垂直安裝，接線盒防護等級滿足電站環境要求。制造過程中經過多道質量檢驗程序，確保每支熱電偶的性能一致性。51628
超臨界電站用熱電偶
WRNK-321, WRNK-331, WRNK-391, WRNK-381, WRNK-387, WRNK-302, WRNK-322, WRNK-332, WRNK-392, WRNK-382, WRNK-388, WRNK2-321, WRNK2-331, WRNK2-322, WRNK2-332, WRCK-301, WRCK-321, WRCK-331, WRCK-391,WRCK-381, WRCK-387, WRCK-302, WRCK-322, WRCK-392, WRCK-382, WRCK-388,WRCK2-321，WRCK2-331，WRCK2-322，WRCK2-332，WREK-401，WREK-421，WREK-431，WREK-481, WREK-491, WREK-402,
工作原理
兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，
當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
熱電偶實際上是一種能量轉換器，它將熱能轉換為電能，用所產生的熱電勢測量溫度，對于熱電偶的熱電勢，應注意如下幾個問題：
1：熱電偶的熱電勢是熱電偶工作端的兩端溫[2]度函數的差，而不是熱電偶冷端與工作端，兩端溫度差的函數；
2 ：熱電偶所產生的熱電勢的大小，當熱電偶的材料是均勻時，與熱電偶的長度和直徑無關，只與熱電偶材料的成份和兩端的溫差有關；
3：當熱電偶的兩個熱電偶絲材料成份確定后，熱電偶熱電勢的大小，只與熱電偶的溫度差有關；若熱電偶冷端的溫度保持一定，這進熱電偶的熱電勢僅是工作端溫度的單值函數。將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。
|
