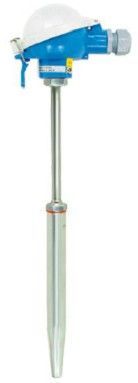

超臨界電站用熱電偶WRCK-392
WRCK-392型熱電偶是專為超臨界電站復雜工況設計的高性能溫度測量設備，適用于高溫、高壓及強腐蝕性介質環境下的精準溫度監控。產品采用多層復合設計理念，通過材料創新與結構優化，確保在極端工況下仍能保持穩定的信號輸出和長期可靠性，為電站關鍵設備的安全運行提供數據支撐。
在核心性能方面，該產品通過特殊合金材料與精密制造工藝的結合，顯著提升了耐高溫性能與抗介質腐蝕能力。測溫元件采用超細晶體結構設計，配合梯度化材料組合方案，使其在600-1200℃寬域溫度范圍內保持優于±1.5℃的測量精度。多層鎧裝保護結構通過等靜壓成型工藝實現，有效抵御高速流體沖擊與顆粒磨損，在10MPa以上高壓環境中仍能保持完整密封性能。
結構設計上，產品采用模塊化裝配技術，測溫單元與保護套管采用無應力裝配方式，配合多層陶瓷絕緣材料與金屬屏蔽層，顯著提升了抗電磁干擾能力。錐面密封接頭與雙層波紋管緩沖結構設計，有效吸收設備振動帶來的機械應力，確保在長期運行中接觸穩定性。防護殼體表面經過等離子滲鍍處理，形成致密氧化層，在含硫、氯等腐蝕性介質環境中具備優異的耐久性。
本產品可廣泛應用于超臨界機組鍋爐受熱面、主蒸汽管道、汽輪機入口等關鍵區域的溫度監測。針對不同安裝場景提供法蘭、螺紋、焊接等多種連接方式，并支持定制化延長導線方案。在售后服務方面，我們提供全生命周期技術咨詢、現場安裝指導及定期維護建議，通過完善的檢測調試流程確保每支產品交付前均達到設計要求。
超臨界電站用熱電偶
WRNK-321, WRNK-331, WRNK-391, WRNK-381, WRNK-387, WRNK-302, WRNK-322, WRNK-332, WRNK-392, WRNK-382, WRNK-388, WRNK2-321, WRNK2-331, WRNK2-322, WRNK2-332, WRCK-301, WRCK-321, WRCK-331, WRCK-391,WRCK-381, WRCK-387, WRCK-302, WRCK-322, WRCK-392, WRCK-382, WRCK-388,WRCK2-321，WRCK2-331，WRCK2-322，WRCK2-332，WREK-401，WREK-421，WREK-431，WREK-481, WREK-491, WREK-402,
工作原理
兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，
當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
熱電偶實際上是一種能量轉換器，它將熱能轉換為電能，用所產生的熱電勢測量溫度，對于熱電偶的熱電勢，應注意如下幾個問題：
1：熱電偶的熱電勢是熱電偶工作端的兩端溫[2]度函數的差，而不是熱電偶冷端與工作端，兩端溫度差的函數；
2 ：熱電偶所產生的熱電勢的大小，當熱電偶的材料是均勻時，與熱電偶的長度和直徑無關，只與熱電偶材料的成份和兩端的溫差有關；
3：當熱電偶的兩個熱電偶絲材料成份確定后，熱電偶熱電勢的大小，只與熱電偶的溫度差有關；若熱電偶冷端的溫度保持一定，這進熱電偶的熱電勢僅是工作端溫度的單值函數。將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。
|
