超臨界電站用熱電偶WRCK2-332
超臨界電站用熱電偶WRCK2-332產品介紹

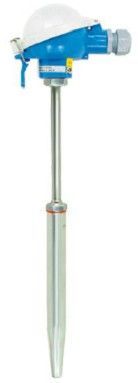

WRCK2-332型熱電偶是專為超臨界電站高溫高壓環境設計的溫度測量裝置，采用創新結構設計與高穩定性材料體系，適用于極端工況下的長期溫度監測需求。其核心部件通過多層復合工藝處理，能夠在復雜介質環境中保持穩定的熱電響應特性，為機組運行提供可靠的溫度數據支持。
該產品采用一體化密封結構，內部傳感元件與保護套管之間通過特殊填充材料實現完全隔離，有效抵御高壓蒸汽沖刷和顆粒物侵蝕。保護套管選用耐高溫合金材料，具備優異的抗蠕變性能，可在650℃以上高溫環境中連續工作超過20000小時，同時耐受35MPa以上壓力沖擊，滿足超臨界機組主蒸汽管道、再熱器聯箱等高精度測溫需求。
在信號傳輸穩定性方面，WRCKK2-332配置了雙層屏蔽補償導線系統，有效降低電磁干擾對測量精度的影響。其動態響應時間較常規產品提升約40%，能夠快速捕捉溫度變化趨勢，為控制系統提供實時數據反饋。產品支持多種安裝接口形式，包括法蘭固定、螺紋連接和焊接式安裝，適配不同管徑和空間布局要求。
針對電站復雜工況，該型號熱電偶特別強化了抗振動和抗熱應力設計，關鍵連接部位采用柔性過渡結構，有效緩解機械振動和熱膨脹帶來的結構損傷風險。維護方面設計了模塊化組件，支持在線檢修和局部更換，顯著降低設備全生命周期維護成本。目前該產品已在國內多個超臨界發電機組中實現規�；瘧�(yīng)用，其測量穩定性和環境適應性得到用戶廣泛認可。
超臨界電站用熱電偶
WRNK-321, WRNK-331, WRNK-391, WRNK-381, WRNK-387, WRNK-302, WRNK-322, WRNK-332, WRNK-392, WRNK-382, WRNK-388, WRNK2-321, WRNK2-331, WRNK2-322, WRNK2-332, WRCK-301, WRCK-321, WRCK-331, WRCK-391,WRCK-381, WRCK-387, WRCK-302, WRCK-322, WRCK-392, WRCK-382, WRCK-388,WRCK2-321，WRCK2-331，WRCK2-322，WRCK2-332，WREK-401，WREK-421，WREK-431，WREK-481, WREK-491, WREK-402,
工作原理
兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，
當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
熱電偶實際上是一種能量轉換器，它將熱能轉換為電能，用所產生的熱電勢測量溫度，對于熱電偶的熱電勢，應注意如下幾個問題：
1：熱電偶的熱電勢是熱電偶工作端的兩端溫[2]度函數的差，而不是熱電偶冷端與工作端，兩端溫度差的函數；
2 ：熱電偶所產生的熱電勢的大小，當熱電偶的材料是均勻時，與熱電偶的長度和直徑無關，只與熱電偶材料的成份和兩端的溫差有關；
3：當熱電偶的兩個熱電偶絲材料成份確定后，熱電偶熱電勢的大小，只與熱電偶的溫度差有關；若熱電偶冷端的溫度保持一定，這進熱電偶的熱電勢僅是工作端溫度的單值函數。將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。
|
