拉繩開關GRB-19670 供應
產品概述
GRB-19670雙向拉繩開關是一款專為皮帶輸送系統設計的緊急停機保護裝置，適用于冶金、電力、煤炭、礦山及化工等行業。該產品采用高強度鋁合金鑄造殼體，結構緊湊且重量輕，防護等級達到IP65，能夠在-40℃至60℃的惡劣環境中穩定工作。其雙向觸動設計允許從任意方向拉動鋼絲繩觸發停機信號，有效預防設備損壞和人身傷害事故的發生。146
核心功能特點
該拉繩開關通過鋼絲繩串聯安裝，覆蓋輸送機全線，緊急情況下可在任意位置觸發停機。產品采用進口微動開關和雙軸承傳動結構，確保10萬次以上的操作壽命。獨特的手動/自動復位設計（Ⅰ型自動復位，Ⅱ型手動鎖定）滿足不同場景需求，安裝支架與覆塑鋼絲繩等附件可成套提供，便于現場部署。每隔25-30米安裝一臺，配合每3米設置的托環支撐，保證鋼絲繩張緊度與響應靈敏度。71214
技術參數與適應性
工作電壓覆蓋110V至380V，觸點配置1常開1常閉（可定制雙觸點），最大負載電流10A。適應海拔2000米以下環境，相對濕度≤85%時仍能可靠運行。其防塵防腐蝕設計特別適合水泥廠、港口等粉塵較多的場所，而抗震特性使其在礦山振動環境中表現優異。產品提供四芯橡套電纜（1.2米標配），線號標識清晰便于接線。5915
應用場景說明
GRB-19670廣泛應用于皮帶機、斗式提升機、堆取料系統等連續輸送設備，作為現場緊急停機解決方案。在鋼鐵廠可防止高溫物料輸送事故，在化工廠能快速阻斷危險物料泄漏，在發電廠保障輸煤系統安全。對于長距離爬坡輸送段，建議縮短安裝間距至25米以確保響應速度。產品兼容各類輸送機架安裝方式，維護時僅需檢查鋼絲繩張力和開關動作角度（標準15°觸發，極限75°）。81022
Product Overview
The GRB-19670 bidirectional pull rope switch is an emergency stop protection device designed for belt conveyor systems, widely used in metallurgy, power generation, coal mining, and chemical industries. Its aluminum alloy housing provides robust protection with IP65 rating, operating reliably in harsh environments from -40℃ to 60℃. The dual-action design allows activation from either direction along the conveyor line. 1417
Key Features
This switch utilizes imported micro-switches and dual-bearing transmission mechanism, ensuring over 100,000 operations. The modular design includes optional manual reset (Type II with lock) or auto-reset (Type I) versions. Standard installation involves mounting every 25-30 meters with support rollers every 3 meters to maintain rope tension. Complete kits include galvanized wire ropes and mounting brackets for quick deployment. 71119
Technical Specifications
Operating voltage ranges 110V-380V with 1NO+1NC contacts (configurable to 2NO/2NC). Withstands 85% relative humidity and 2000m altitude. The anti-corrosion construction suits dusty environments like cement plants, while vibration resistance ensures stability in mining applications. Pre-wired with 1.2m 4-core rubber cable (1-2: NO, 3-4: NC) for easy connection. 51416
Application Scenarios
Ideal for emergency stops on bulk material handling equipment including bucket elevators and stacker-reclaimers. Prevents material spillage in steel mills, contains hazardous leaks in chemical plants, and safeguards coal feed systems in power stations. For inclined conveyors, recommended spacing reduces to 25m for optimal response. Maintenance involves periodic check of rope tension and trigger angle (15° standard, 75° max). 82023
拉繩開關

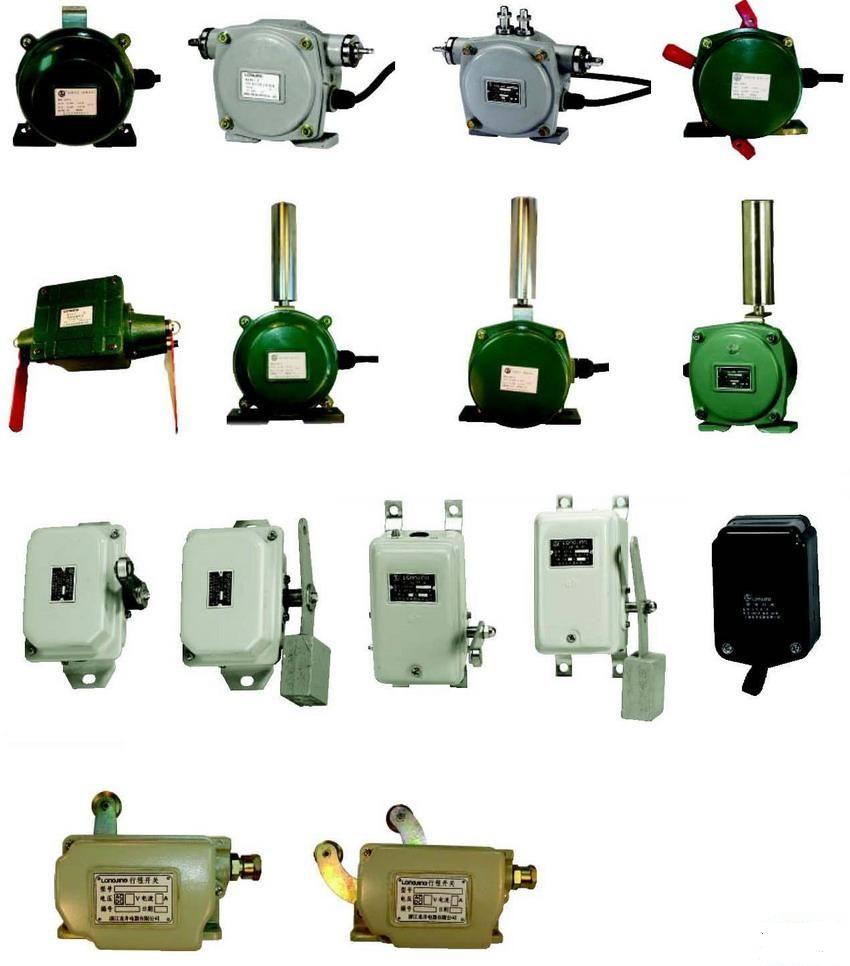

JKPT1，JKPT2，JLK2-S，JLK3-S，JSB-KPP，JY3/PK-12-30，JJLK1-AW，JSB/KLS-1，JSB/KLS-2，JSB/KPP-12-30，JSB/KPP12-30，LP2-2，LL-A，LX-52，LXA-01GKH-T1-A，LXA-01GKH-T2-A，LXA-02GKH-T1-F，LXA-02GKH-T2-F，LXA-02GKH-T2-A，LS-I，LS-II，L18-1A，PK-10-45，PLS，SPS-2D，SLSFT2系列，XDFL2-ZS，XLLS-D，XTD-LS，XTD-PK，XTD-SH，XTD-SJ，XDT-SL，XTD-ZL，YLXA-10A，YH25-1，YLSD-2，ZS71，ZS73，ZS75，HFKLT2系列，GYLS-I，GRB-19150，GRB-17088，GRB-19670，F(xiàn)KLT2系列，DLK2-15AD-H，DLK2-15B-H，DLK2-15A ,，BLK-2，BLK-1，
拉繩開關（Pull Cord Switch）俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。
適用范圍：
拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等域的各種專門從事散料輸送的輸送設備。
簡介
拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。
自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。
手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。
拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用。
結構和基本原理
拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。
拉繩開關安裝于皮帶輸送機的兩側的機架上，用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使精密凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機停止運行。
安裝和調整
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。
1、將拉繩開關固定在機架上。
2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）
|
