鉑電阻元件WZPK-365S 供應
產品概述

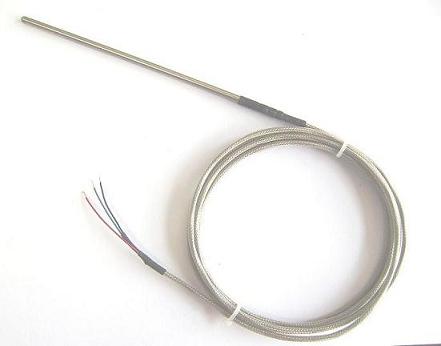

WZPK-365S鎧裝鉑電阻元件是一種高精度溫度傳感器，專為復雜環境下的溫度測量設計。相比傳統裝配式鉑電阻，其直徑更小且具備優異的柔韌性，可輕松適應狹窄空間或振動頻繁的安裝場景。內部采用進口鉑電阻測溫元件，配合不銹鋼外殼與高密度氧化絕緣材料填充，顯著提升了抗震性、抗污染能力及機械強度，適用于化工、電力、冶金等惡劣工況。該產品可直接通過銅導線連接二次儀表，實時輸出穩定信號，支持-200℃至500℃的寬溫區測量。156
核心特點
WZPK-365S憑借快速熱響應特性，能夠動態捕捉溫度階躍變化，有效減少測量延遲。其分度號為Pt100，基礎阻值為100Ω，提供A級與B級兩種精度選項，分別滿足不同場景的測量需求。結構上支持多種安裝形式，包括無固定裝置、卡套螺紋及法蘭連接，并可選配防濺、防水或帶導線的接線盒，靈活適配管道、設備或露天環境的安裝要求。獨特的鎧裝設計使其在高壓、腐蝕性介質或強電磁干擾條件下仍能保持性能穩定。21215
技術優勢
該元件采用鉑電阻隨溫度變化的線性特性工作，輸出信號可直接適配顯示儀、記錄儀或數據采集系統。熱響應時間根據保護管直徑（3mm至8mm）控制在3秒至15秒內，確保實時性。常溫絕緣電阻不低于100MΩ，工作電流限制在5mA以內，兼顧安全性與能耗效率。產品通過優化內部結構設計，顯著降低了自熱效應，長期使用后仍能維持初始精度，延長了使用壽命。4719
應用場景
WZPK-365S廣泛應用于工業過程控制、能源設備監測及科研領域。典型場景包括反應釜溫度監控、輸油管道伴熱系統、發電機組軸承測溫等，尤其適合裝配式傳感器無法安裝的微型化或彎曲管路環境。其兼容性強的特性支持與多種自動化系統集成，為溫度閉環控制提供可靠數據支持。61420
產品描述（英文）
The WZPK-365S armored platinum resistance element is a compact temperature sensor engineered for harsh industrial conditions. Featuring a flexible stainless-steel sheath and mineral-insulated construction, it excels in vibration-prone or space-constrained applications where conventional sensors fail. With a Pt100 sensing core, it delivers linear resistance-temperature correlation across -200°C to 500°C, achieving rapid thermal response (as fast as 3 seconds for 3mm probes). Multiple termination options (threaded unions, flanges, or cable exits) and IP-rated junction boxes ensure adaptability to diverse installation requirements. Its robust design resists chemical corrosion and mechanical stress while maintaining ±0.15°C (A-grade) or ±0.3°C (B-grade) accuracy. Ideal for OEM integration, this sensor provides reliable inputs to SCADA systems, PLCs, and data loggers without signal degradation.1512
鉑電阻元件
WZPK2-165SA，WZPK2-166SA，WZPK-263S，WZPK-264S，WZPK-265S，WZPK-266S，WZPK2-265SA，WZPK2-266SA，WZPK-363S，WZPK-364S，WZPK-365S，WZPK-366S，WZPK2-365SA，WZPK2366SA，WZPK-463S，WZPK-464S，WZPK-465S，WZPK-466S，WZPK2-465SA，WZPK2466SA，WZPK-563S，WZPK-564S，WZPK-565S，WZPK-566S，WZPK2-565SA，WZPK2566SA，WZPK-173S，WZPK-174S，WZPK-175S，WZPK-176S，WZPK2-175SA，WZPK2-176SA，WZPK-273S，WZPK-274S，WZPK-275S，WZPK-276S，WZPK2-275SA，WZPK2-276SA，WZPK-373S，WZPK-374S，WZPK-375S，WZPK-376S，WZPK2-375SA，WZPK2376SA，WZPK-473S，WZPK-474S，WZPK-475S，WZPK-476S，WZPK2-475SA，WZPK2476SA，WZPK-573S，WZPK-574S，WZPK-575S，WZPK-576S，WZPK2-575SA，WZPK2576SA，WZPM-101U，WZPM-201U，WZPM—002U，WZPM-102U，WZPM-202U，WZPM—001，WZPM-101S，WZPM-201S，WZPM-002，WZPM-102，WZPM-202，WZPM—301，WZP-011S，WZP-012S，WZP-013S，WZP-014S，WZP-015S，WZP-203S，WZP-205S，WZP-018，WZP-0110，WZP-2012，
熱電阻是利用鉑絲的電阻值隨著溫度的變化而變化這一基本原理設計和制作的，按0℃時的電阻值R(℃)的大小分為10歐姆（分度號為Pt10）和100歐姆（分度號為Pt100）等，測溫范圍均為-200~850℃.10歐姆鉑熱電阻的感溫原件是用較粗的鉑絲繞制而成，耐溫性能明顯優于100歐姆的鉑熱電阻，主要用于650℃以上的溫區：100歐姆鉑熱電阻主要用于650℃以下的溫區，雖也可用于650℃以上溫區，但在650℃以上溫區不允許有A級誤差。100歐姆鉑熱電阻的的分辨率比10歐姆鉑熱電阻的分辨率大10倍，對二次儀表的要求相應地一個數量級，因此在650℃以下溫區測溫應盡量選用100歐姆鉑熱電阻。
感溫元件骨架的材質也是決定鉑熱電阻使用溫區的主要因素，見的感溫元件有陶瓷元件，玻璃元件，云母元件，它們是由鉑絲分別繞在陶瓷骨架，玻璃骨架，云母骨架上再經過復雜的工藝加工而成。由于骨架材料本身的性能不同，陶瓷元件適用于850℃以下溫區，玻璃元件適用于550℃以下溫區。近年來市場上出現了大量的厚膜和薄膜鉑熱電阻感溫元件，厚膜鉑熱電阻元件是用鉑漿料印刷在玻璃或陶瓷底板上，薄膜鉑熱電阻元件是用鉑漿料濺射在玻璃或陶瓷底板上，再經光刻加工而成，這種感溫元件僅適用于-70~500℃溫區，但這種感溫元件用料省，可機械化大批量生產，效率高，價格便宜。
就結構而言，鉑熱電阻還可以分為工業鉑熱電阻和鎧裝鉑熱電阻。工業鉑熱電阻也叫裝配鉑熱電阻，即是將鉑熱電阻感溫元件焊上引線組裝在一端封閉的金屬管或陶瓷管內，再安裝上接線盒而成；鎧裝鉑熱電阻是將鉑熱電阻元件，過渡引線，絕緣粉組裝在不銹鋼管內再經模具拉實的整體，具有堅實，抗震，可繞，線徑小，使用安裝方便等優點。
系統組成
（1）熱電阻測溫系統一般由熱電阻、連接導線和顯示儀表等組成。必須注意以下兩點：
①熱電阻和顯示儀表的分度號必須一致
②為了消除連接導線電阻變化的影響，必須采用三線制接法。具體內容參見本篇第三章。
（2）鎧裝熱電阻 鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ1~φ8mm，小可達φmm。 與普通型熱電阻相比，它有下列優點：
①體積小，內部無空氣隙，熱慣性上，測量滯后��；
②機械性能好、耐振，抗沖擊；
③能彎曲，便于安裝
④使用壽命長。
（3）端面熱電阻 端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。
（4）隔爆型熱電阻 隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影 電阻體的斷路修理必然要改變電阻絲的長短而影響電阻值，為此更換新的電阻體為好，若采用焊接修理，焊后要校驗合格后才能使用。
|
