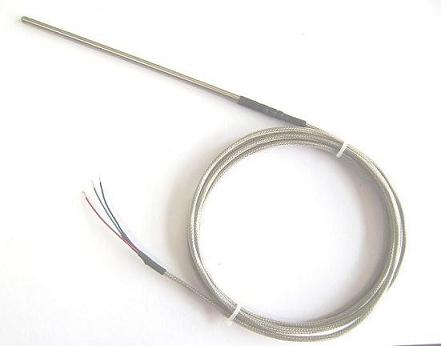

WZPK-376S 鉑電阻元件產品介紹
中文介紹
WZPK-376S 鉑電阻元件是一種高性能的溫度傳感器，廣泛應用于工業自動化、環境監測、石油化工等領域。該產品采用先進的制造工藝，具有測量精度高、響應速度快、穩定性好等特點。
WZPK-376S 鉑電阻元件的外保護套管采用不銹鋼材質，內部填充高密度氧化物質的絕緣體，使其具有很強的抗污染性能和優良的機械強度，能夠適應各種惡劣的工作環境。其測溫范圍為 -200℃至 500℃，能夠滿足多種工業場合的溫度測量需求。
該產品的工作原理是基于鉑電阻絲的電阻值隨溫度變化而變化的特性。當溫度發生變化時，鉑電阻絲的電阻值會相應改變，通過顯示儀表可以將電阻值轉換為溫度值，從而實現精確的溫度測量。
WZPK-376S 鉑電阻元件的安裝方式靈活多樣，可選擇無固定裝置、固定卡套螺紋、可動卡套螺紋等多種安裝方式，方便用戶根據實際需求進行選擇。此外，該產品還具有良好的電輸出特性，可直接與銅導線和二次儀表相連，為顯示儀、記錄儀、調節器等設備提供精確的溫度變化輸入信號。
English Introduction
The WZPK-376S platinum resistance element is a high-performance temperature sensor, widely used in industrial automation, environmental monitoring, petrochemical and other fields. This product is manufactured with advanced processes and features high measurement accuracy, fast response speed, and good stability.
The WZPK-376S platinum resistance element features an outer protective sheath made of stainless steel and is filled with high-density insulating oxide material, which provides strong pollution resistance and excellent mechanical strength. This makes it suitable for various harsh working environments. Its temperature measurement range is from -200℃ to 500℃, meeting the temperature measurement requirements of many industrial applications.
The working principle of the WZPK-376S platinum resistance element is based on the characteristic that the resistance value of the platinum resistance wire changes with temperature. When the temperature changes, the resistance value of the platinum resistance wire will change accordingly. The temperature value can be displayed through a display instrument, thus achieving precise temperature measurement.
The WZPK-376S platinum resistance element offers flexible installation options, including no fixed device, fixed clamp thread, movable clamp thread, and more. This allows users to choose according to their actual needs. In addition, the product has good electrical output characteristics and can be directly connected to copper wires and secondary instruments to provide precise temperature change input signals for display instruments, recorders, controllers, and other devices.
鉑電阻元件
WZPK2-165SA，WZPK2-166SA，WZPK-263S，WZPK-264S，WZPK-265S，WZPK-266S，WZPK2-265SA，WZPK2-266SA，WZPK-363S，WZPK-364S，WZPK-365S，WZPK-366S，WZPK2-365SA，WZPK2366SA，WZPK-463S，WZPK-464S，WZPK-465S，WZPK-466S，WZPK2-465SA，WZPK2466SA，WZPK-563S，WZPK-564S，WZPK-565S，WZPK-566S，WZPK2-565SA，WZPK2566SA，WZPK-173S，WZPK-174S，WZPK-175S，WZPK-176S，WZPK2-175SA，WZPK2-176SA，WZPK-273S，WZPK-274S，WZPK-275S，WZPK-276S，WZPK2-275SA，WZPK2-276SA，WZPK-373S，WZPK-374S，WZPK-375S，WZPK-376S，WZPK2-375SA，WZPK2376SA，WZPK-473S，WZPK-474S，WZPK-475S，WZPK-476S，WZPK2-475SA，WZPK2476SA，WZPK-573S，WZPK-574S，WZPK-575S，WZPK-576S，WZPK2-575SA，WZPK2576SA，WZPM-101U，WZPM-201U，WZPM—002U，WZPM-102U，WZPM-202U，WZPM—001，WZPM-101S，WZPM-201S，WZPM-002，WZPM-102，WZPM-202，WZPM—301，WZP-011S，WZP-012S，WZP-013S，WZP-014S，WZP-015S，WZP-203S，WZP-205S，WZP-018，WZP-0110，WZP-2012，
熱電阻是利用鉑絲的電阻值隨著溫度的變化而變化這一基本原理設計和制作的，按0℃時的電阻值R(℃)的大小分為10歐姆（分度號為Pt10）和100歐姆（分度號為Pt100）等，測溫范圍均為-200~850℃.10歐姆鉑熱電阻的感溫原件是用較粗的鉑絲繞制而成，耐溫性能明顯優于100歐姆的鉑熱電阻，主要用于650℃以上的溫區：100歐姆鉑熱電阻主要用于650℃以下的溫區，雖也可用于650℃以上溫區，但在650℃以上溫區不允許有A級誤差。100歐姆鉑熱電阻的的分辨率比10歐姆鉑熱電阻的分辨率大10倍，對二次儀表的要求相應地一個數量級，因此在650℃以下溫區測溫應盡量選用100歐姆鉑熱電阻。
感溫元件骨架的材質也是決定鉑熱電阻使用溫區的主要因素，見的感溫元件有陶瓷元件，玻璃元件，云母元件，它們是由鉑絲分別繞在陶瓷骨架，玻璃骨架，云母骨架上再經過復雜的工藝加工而成。由于骨架材料本身的性能不同，陶瓷元件適用于850℃以下溫區，玻璃元件適用于550℃以下溫區。近年來市場上出現了大量的厚膜和薄膜鉑熱電阻感溫元件，厚膜鉑熱電阻元件是用鉑漿料印刷在玻璃或陶瓷底板上，薄膜鉑熱電阻元件是用鉑漿料濺射在玻璃或陶瓷底板上，再經光刻加工而成，這種感溫元件僅適用于-70~500℃溫區，但這種感溫元件用料省，可機械化大批量生產，效率高，價格便宜。
就結構而言，鉑熱電阻還可以分為工業鉑熱電阻和鎧裝鉑熱電阻。工業鉑熱電阻也叫裝配鉑熱電阻，即是將鉑熱電阻感溫元件焊上引線組裝在一端封閉的金屬管或陶瓷管內，再安裝上接線盒而成；鎧裝鉑熱電阻是將鉑熱電阻元件，過渡引線，絕緣粉組裝在不銹鋼管內再經模具拉實的整體，具有堅實，抗震，可繞，線徑小，使用安裝方便等優點。
系統組成
（1）熱電阻測溫系統一般由熱電阻、連接導線和顯示儀表等組成。必須注意以下兩點：
①熱電阻和顯示儀表的分度號必須一致
②為了消除連接導線電阻變化的影響，必須采用三線制接法。具體內容參見本篇第三章。
（2）鎧裝熱電阻 鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ1~φ8mm，小可達φmm。 與普通型熱電阻相比，它有下列優點：
①體積小，內部無空氣隙，熱慣性上，測量滯后�。�
②機械性能好、耐振，抗沖擊；
③能彎曲，便于安裝
④使用壽命長。
（3）端面熱電阻 端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。
（4）隔爆型熱電阻 隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影 電阻體的斷路修理必然要改變電阻絲的長短而影響電阻值，為此更換新的電阻體為好，若采用焊接修理，焊后要校驗合格后才能使用。
|
