電站測溫用熱電阻WZP-230B 供應
WZP-230B熱電阻產品概述

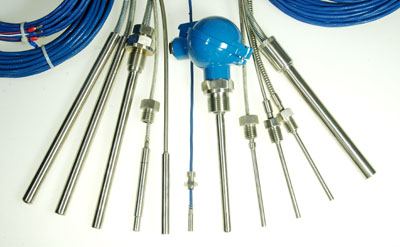

WZP-230B熱電阻是專為電站溫度測量設計的高精度傳感器，采用鉑電阻（Pt100）感溫元件，可穩定測量-200℃～420℃范圍內的液體、蒸汽、氣體介質及固體表面溫度。其核心感溫元件由細金屬絲均勻繞制在絕緣骨架上，確保溫度梯度下的平均溫度測量準確性。產品配備不銹鋼保護管（如1Cr18Ni9Ti或0Cr18Ni12Mo2Ti），直徑可選Φ12mm或Φ16mm，熱響應時間短（≤90秒），適合快速測溫需求。固定螺紋結構（如M27×2）便于安裝，防護等級達IP65的接線盒設計可適應電站復雜環境。該熱電阻通常與顯示儀表、記錄儀或控制系統配套使用，廣泛應用于電力、化工、冶金等領域。172228
WZP-230B Thermal Resistance Product Description
The WZP-230B thermal resistance is a high-precision temperature sensor designed for power plant applications. It utilizes platinum resistance elements (Pt100) to reliably measure temperatures ranging from -200°C to 420°C in liquids, steam, gases, and solid surfaces. The sensing element consists of fine metal wire wound uniformly on an insulated frame, ensuring accurate average temperature detection under thermal gradients. With stainless steel protection tubes (e.g., 1Cr18Ni9Ti) and optional diameters (Φ12mm/Φ16mm), it features fast response (≤90s) and threaded fixation (e.g., M27×2) for easy installation. The IP65-rated junction box enhances durability in harsh environments. Compatible with display instruments and control systems, it is widely used in power generation, petrochemical, and metallurgical industries. 152127
產品技術特點
WZP-230B采用壓簧式感溫元件設計，抗振性能優異，適合電站設備的高振動工況。其機械強度高，可承受工作壓力達10MPa（固定螺紋式），保護管材質耐腐蝕且適應高溫環境。薄膜電阻元件精度達B級（±0.3℃或±0.005∣t∣），長期穩定性好。支持單支或雙支結構（雙支型用于冗余測量），插入深度靈活可調（300mm~1000mm），滿足不同安裝場景需求。絕緣性能優異（常溫下≥100MΩ），有效防止信號干擾。162026
Technical Features
The WZP-230B incorporates a spring-loaded sensing element for superior vibration resistance, ideal for high-vibration power equipment. Its robust construction withstands pressures up to 10MPa (threaded type), with corrosion-resistant protection tubes for high-temperature operation. The thin-film resistor achieves B-grade accuracy (±0.3℃ or ±0.005∣t∣) with long-term stability. Single or dual-element options (dual for redundancy) and adjustable insertion depths (300mm~1000mm) provide installation flexibility. Excellent insulation (≥100MΩ at room temperature) ensures signal integrity in electromagnetic environments. 182329
應用場景與配套
該產品適用于鍋爐、汽輪機、管道等關鍵部位的溫度監控，兼容多種標準顯示與控制系統�；顒�(dòng)法蘭或固定螺紋連接方式（如HG/JB/T法蘭）適配不同接口需求。用戶可根據介質特性選擇保護管材質（如哈氏合金用于強腐蝕環境）。典型配套包括DCS系統、PLC及智能溫度變送器，實現數據遠傳與自動化管理。192430
Applications & Compatibility
Suited for boilers, turbines, and pipeline monitoring, it integrates with mainstream display/control systems. Flexible flange or threaded connections (e.g., HG/JB/T standards) adapt to diverse interfaces. Optional protection tube materials (e.g., Hastelloy for corrosive media) enhance adaptability. Typical applications involve DCS, PLCs, and smart transmitters for remote data transmission and automated temperature management. 132522
電站測溫用熱電阻
WZC-130B，WZP-220B，WZP-221B，WZP-230B，WZP-231B，WZP2-220B，WZP2-221B，WZP2-230B，WZP2-231B，WZP-220AB，WZP2-220AB。WZC-220B，WZC-230B，WZC-220AB，WZP-320B，WZP-321B，WZP-330B，WZP-331B，WZP2-320B，WZP2-321B，WZP2-330B，WZP2-330B，WZC-320B，WZC-320B，WZP-420B，WZP-421B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZC-420B，WZC-430B，WZP-420B，WZP-421B，WZP-430B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZP-420B，WZC-430B，WZP-621B，WZP-621AB，WZP-631B，WZP2 -621B，WZP2 -621B，WZP2 -631B，WZP-621B，WZP-631B，WZP-621B，WZP2 -631B，WZP-621AB，WZP2-621AB，WZP-002，WZP-003，WZP-003A，WZCM-201，WZPM-201，WZPM-201，WZP-270S，WZP-26S，WZP-236SB，
量程規格
名 稱 分度號 測溫范圍 ℃ 精度等級 允 差Δt
鎳鉻－鎳硅熱電偶 K 0～800 2 ±2.5℃或 ±0.75％t
鎳鉻－銅鎳熱電偶 E 0～600 2 ±2.5℃或 ±0.75％t
鉑熱電阻 Pt100 -200～500 B ±（0.3＋0.005|t|）
注：t為感溫元件實測溫度或?qū)崪y(cè)溫度的值。
□公稱壓力
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
□熱電偶絕緣電阻
常溫絕緣電阻的試驗電壓為直流500Ｖ。測量常溫絕緣電阻的大氣條件為：溫度15～35℃，相對濕度45％RH，大氣壓力86～106kPa。
對于長度超過1米的熱電偶，它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ•m，
即：Rr•L＞100MΩ•mL＞1m
式中：Rr-熱電偶的常溫絕緣電阻值，MΩ；
L－熱電偶的長度，m。
對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100MΩ。
□熱電阻絕緣電阻
常溫絕緣電阻的試驗電壓可取直流10～100Ｖ任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％RH，常溫絕緣電阻值應不小于100MΩ。
□熱電阻允許通過電流
通過鉑電阻的測量電流大不超過5mＡ。
|
